6x6 8k 8 x 8 HDMI Matrix Switcher HDMI Matrix 18 Gbps

1.Tanıtım

Bu cihaz yüksek performanslı bir UHD HDMI matris anahtarıdır. 8x HDMI girişleri ve 9x HDMI çıkışları vardır.

ve harici 3.5mm LR giriş sesleri ilgili HDMI giriş akışına eklenebilir.

IN1-4 ve OUT1-4 için

2Anahtar özellikler:

• HDMI 2.0/HDCP desteği 2.2
• HDMI ses çıkışını destekle
• HDMI akışında dış LR ses eklemeyi destekle
• Destek IR matris (Sadece IN1-4 ve OUT1-4)
• EDID yönetimini destekle
• Destek Test Şablonu
• Farklı görüntüleyiciyi eşleştirmek için 4K-HANDLE (4K/1080P) desteği
• Ön panel, uzaktan kumanda, RS232, Ethernet/Web kontrolü.
• 6x6 8k 8x8 HDMI Matrix Switcher HDMI Matrix 18 Gbps.

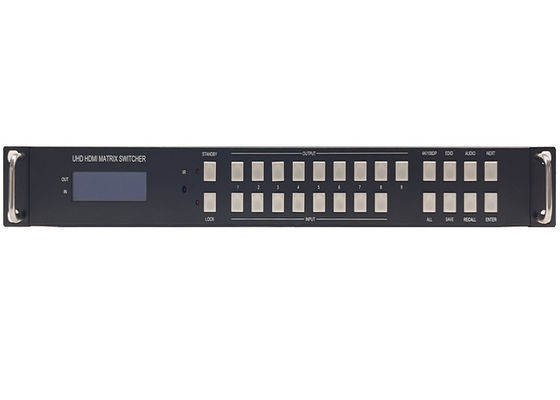

2Ön panel

• Değiştiricinin bekleme durumuna girmesini veya çıkmasını sağlamak için STANDBY'ye basın ve 3 saniye bekleyin.
• Ön düğmeleri kilitlemek veya kilitlememek için kilitleme tuşuna basın ve 3 saniye tutun.
• Çıkış n + Giriş m + Giriş tuşuna basın

• Matris girişi m'yi çıkış n'e değiştir

• Tüm + Girdi m + Giriş tuşuna bas

• Giriş m'yi tüm çıkışlara geçirin.

• SAVE + OUTPUT düğmesine basın.

• Mevcut yönlendirme sahnesini n sahne olarak kaydet.

  Mümkün olan en fazla sahne sayısı 8'dir.

• AUDIO + INPUT m + NEXT + ENTER tuşuna bas

• İNPUT m için ses seçimini yapılandır

  Her giriş portu için ses seçeneği şu şekilde:

  L/R, gömülü

  Ayrıntılı ses seçimi için arka panel açıklamasına bakın.

•

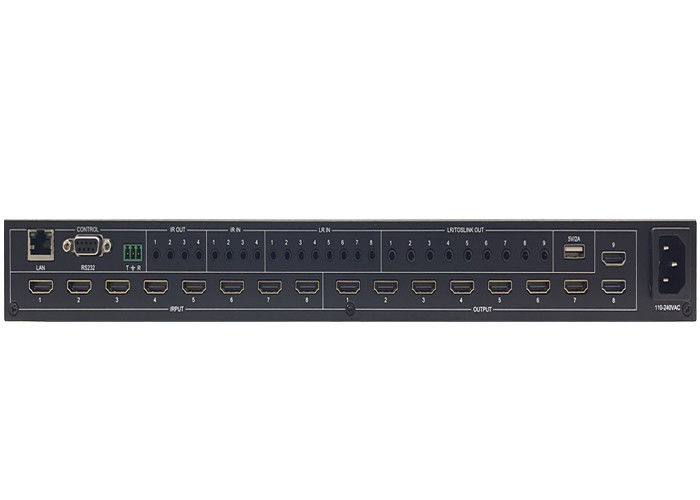

3Arka panel

• LAN ((10M/100M), RS232 (DB9 ve Phoenix konektörü) PC kontrolü için kullanılır
• 3,5 mm analog ses giriş portu, eşleşen HDMI giriş portuyla bağlanır.

Eğer HDMI 1 ses kaynağı L/R ile seçiliyse, analog AUDIO IN LR1 (f3.5mm kapağı ile)

HDMI giriş 1 veri akışının gömülü sesini değiştirmek için seçilecektir.

Ses kaynağı EMBEDDED ile seçilir, sonra giriş orijinal gömülü ses kullanacak

Eğer giriş DVI sinyali ise, nasıl ayarlandığı önemli değil.

Sistem dış analog ses girişi alacak.

4Bağlantı şeması6x6 8k 8x8

Hdmi Matrix Switcher Hdmi Matrix 18 Gbps:
