Ürün ayrıntıları:
|
| Video çözünürlüğü: | 4K2K@50/60Hz'e kadar (4:4:4) | Renk Alanı: | RGB, YCbCr 4:4:4/4:2:2/4:2:0 |
|---|---|---|---|
| Renk derinliği: | 8 bit, 10 bit, 12 bit | Giriş Bağlantı Noktaları: | 8×HDMI Tip A [19-pin dişi] 1×IR EXT [3,5 mm Stereo Mini-jak] |
| Çıkış Portları: | 8×HDMI Tip A [19-pin dişi] 8×Koaks Ses (RCA) 8×L/R Ses [3,5 mm Stereo Mini jak] | Garanti süresi: | 1 yıl |
| Vurgulamak: | 8x8 HDMI Matris Değiştirici,18Gbps HDMI Matris Değiştirici,8x8 HDMI Video Değiştirici |
||

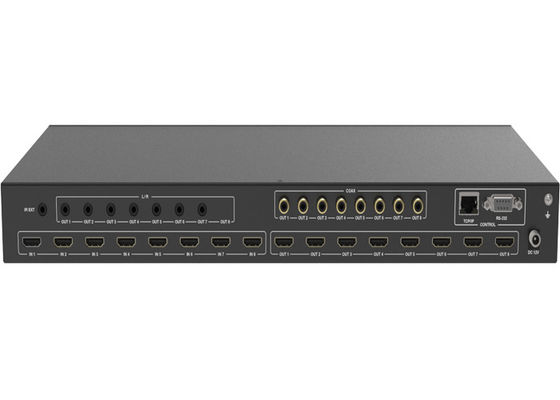

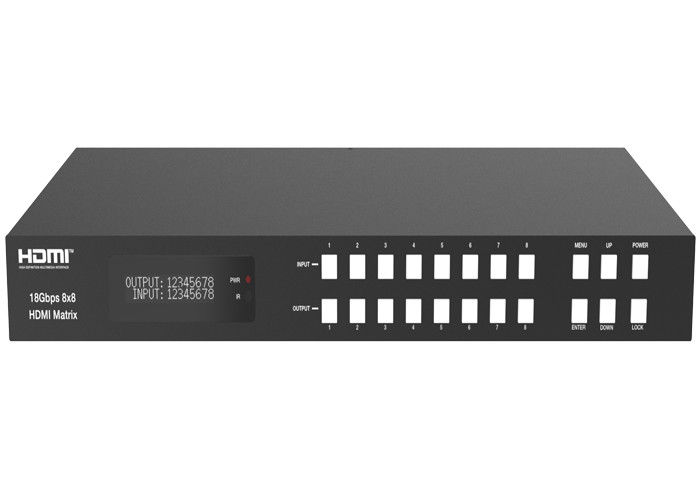

Metal Muhafazalı ARC Fonksiyonu 18Gbps 8x8 HDMI Matrix Switcher
ARC İşlevli 18 Gbps 8x8 HDMI Matrisi
1. Giriş
HDMI çıkışı ARC işlevi etkinleştirildiğinde, HDMI görüntüleme cihazlarından gelen ARC sesi, koaksiyel ses çıkışına aktarılacaktır.Bu 8x8 HDMI Matrix'in her bir HDMI çıkışı, bağımsız olarak 4K2K - 1080P küçültücüyü destekler.Kontrol, ön panel düğmeleri, IR uzaktan kumanda, RS-232, LAN ve Web GUI aracılığıyla yapılır.
2. Özellikler
1. HDMI 2.0b, HDCP 2.2 ve HDCP 1.4 uyumlu
2. Tüm HDMI bağlantı noktalarında 4K2K@60Hz'e (YUV 4:4:4) kadar video çözünürlüğü
3. 18Gbps video bant genişliğini destekleyin
4. Dolby Vision, HDR10+ ve HLG desteklenir.
5. Her çıkış bağlantı noktası için 4K->1080P Aşağı Ölçekleyici desteği
3. Paket İçindekiler
① 1 x 18 Gbps 8 x 8 HDMI Matrisi
② 1 x 12V/5A Güç Adaptörü
③ 1 x IR Uzaktan Kumanda
④ 1 x IR Alıcı kablosu (1,5 metre)
⑤ 1 x RS-232 seri kablo (1,5 metre, erkek dişi kafa)
⑥ 2 x Montaj Kulak
⑦ 1 x Kullanım Kılavuzu
4. Özellikler
|
Teknik |
|||
|
HDMI Uyumluluğu |
HDMI2.0b |
||
|
HDCP Uyumluluğu |
HDCP 2.2 ve HDCP 1.4 |
||
|
Video Bant Genişliği |
18Gb/sn |
||
|
Video çözünürlüğü |
4K2K@50/60Hz'e kadar (4:4:4) |
||
|
Renk Alanı |
RGB, YCbCr 4:4:4/4:2:2/4:2:0 |
||
|
Renk derinliği |
8 bit, 10 bit, 12 bit |
||
|
HDMI Ses Formatları (Geçiş) |
LPCM 2/5.1/7.1, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X |
||
|
Koaksiyel Ses Formatları |
LPCM 2.0, Dolby Digital / Artı, DTS 5.1 |
||
|
Sol/Sağ Ses Formatları |
PCM2.0 |
||
|
HDR formatları |
HDR10, HDR10+, Dolby Vision, HLG |
||
|
ESD Koruması |
İnsan vücudu Modeli: ±8kV (Hava aralığı deşarjı) , ±4kV (Kontak deşarjı) |
||
|
Bağlantı |
|||
|
Giriş Bağlantı Noktaları |
8×HDMI Tip A [19-pin dişi] 1×IR EXT [3,5 mm Stereo Mini-jak] |
||
|
Çıkış Portları |
8×HDMI Tip A [19-pin dişi] 8×Koaksiyel Ses (RCA) 8×L/R Ses [3,5 mm Stereo Mini jak] |
||
|
Kontrol Portları |
1×TCP/IP [RJ45] 1×RS-232 [D-Sub 9] |
||
|
Mekanik |
|||
|
Konut |
Metal Muhafaza |
||
|
Renk |
Siyah |
||
|
Boyutlar |
440 mm (G)×200 mm (D)×44,5 mm (Y) |
||
|
Ağırlık |
2.8kg |
||
|
Güç kaynağı |
Giriş: AC 100 - 240V 50/60Hz Çıkış: DC 12V/5A (ABD/AB standardı, CE/FCC/UL sertifikalı) |
||
|
Güç tüketimi |
43W |
||
|
Çalışma sıcaklığı |
-10°C ~ 45°C / 14°F ~ 113°F |
||
|
Depolama sıcaklığı |
-20°C ~ 60°C / -4°F ~ 140°F |
||
|
Bağıl nem |
%20~90 RH (yoğuşmasız) |
||
|
Çözünürlük / Kablo uzunluğu |
4K60 - Fit / Metre |
4K30 - Fit / Metre |
1080P60 - Fit / Metre |
|
HDMI GİRİŞ / ÇIKIŞ |
16ft / 5M |
32ft / 10M |
50ft / 15M |
|
“Premium High Speed HDMI” kablosunun kullanılması şiddetle tavsiye edilir. |
|||
5. Uygulama Örneği
