Ürün ayrıntıları:
|
| HDCP Uyumlu: | HDCP 2.2 / 1.x | Video Bant Genişliği: | 594MHz / 18Gbps |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | HDMI Ses Biçimleri: | LPCM 7.1CH, Dolby TrueHD ve DTS-HD Ana Ses |
| girişler: | 4×HDMI Tip A [19-pin dişi] 1×IR Alıcı Penceresi 1×Mikro USB | çıktılar: | 4×HDMI Tip A [19 pimli dişi] |
| Konut: | Metal Muhafaza | Renk: | Siyah |
| boyutlar: | 220mm(G)×205mm(D)×19mm(Y) | Ağırlık: | 535g |
| Güç kaynağı: | Giriş: AC100~240V 50/60Hz Çıkış: DC 12V/2,5A(ABD/AB standardı, CE/FCC/UL sertifikalı) | Power Consumption: | 11.04W |
| Çalışma sıcaklığı: | 0°C ~ 40°C / 32°F ~ 104°F | Depolama sıcaklığı: | -20°C ~ 60°C / -4°F ~ 140°F |
| Bağıl nem: | %20~90 bağıl nem (yoğuşmasız) | ||
| Vurgulamak: | 4x4 Video Değiştirici,18Gbps 4k HDMI Değiştirici,594MHz 4x4 Video Değiştirici |
||

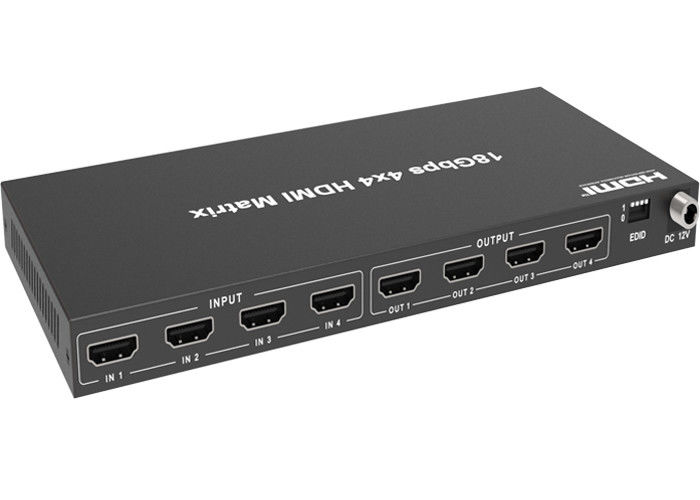

18Gbps 4k Hdmi Video 4x4 Matrix Switcher
594MHz 18Gbps 4k HDMI HDCP 2.2 4x4 Video Değiştirici Metal Muhafaza
1. Giriş
4x4 HDMI Matrix, video sinyalinin (4K2K@60Hz YCbCr 4:4:4'e kadar) dört adede kadar çok kanallı dijital sesle iletimini destekler
dört adede kadar HDMI çıkışına kadar yüksek tanımlı kaynaklar.Her çıkış ölçek küçültücü işlevselliğini destekler.Dört ekranda aynı veya farklı ekranı görüntüleyebilir (kullanıcı, herhangi bir sinyal kaynağı için görüntü ekranını seçebilir).Ayrıca, ürünün dağıtım modu ve anahtarlama modu vardır.
2. Özellikler
☆ HDCP 2.2 uyumlu
☆ 24bit RGB/YCbCr 4:4:4 ile 4K2K@60Hz'e kadar
☆ HDR, HDR10, HDR10+, Dolby Vision geçişi
☆ LPCM 7.1CH, Dolby TrueHD ve DTS-HD Master Audio'yu destekler
☆ Destek 4K -> 1080P Küçültücü
☆ Gelişmiş EDID yönetimini destekleyin
☆ Panel veya IR uzaktan kumanda ile esnek kontrol
3. Paket İçeriği
① 1× 4×4 HDMI Matrisi
② 1× 12V/2,5A Güç Adaptörü
③ 1× Matris IR Uzaktan Kumanda
④ 1× Kullanım Kılavuzu
⑤ 2× Montaj Kulakları
4.Çalışma Kontrolleri ve İşlevleri
Ön panel
|
HAYIR. |
İsim |
İşlev Açıklama |
|
1 |
oled ekran |
Matris anahtarlama durumunu, giriş/çıkış bağlantı noktasını, EDID'yi görüntüleyin, Baud hızı, IP Adresi. |
|
2 |
Güç LED'i |
Ürün güç kaynağına bağlandığında LED yeşil, ürün bekleme modundayken kırmızı renkte yanacaktır. |
|
3 |
Giriş / Çıkış düğmeleri |
Önce bir çıkış düğmesine (1~8) basmanız ve ardından karşılık gelen düğmeyi seçmek için bir giriş düğmesine (1~8) basmanız gerekir. çıkış bağlantı noktası için giriş kaynağı. |
|
4 |
MENÜ / GİRİŞ / YUKARI AŞAĞI |
①EDID Kontrolü:Başlangıç OLED ekranında, Matrix anahtarlama durumu arayüzüne girmek için “MENU” düğmesi, ardından her bir HDMI giriş bağlantı noktasının mevcut EDID bilgilerini kontrol etmek için “YUKARI/AŞAĞI” düğmesine basın. ②EDID ayar:Başlangıç OLED ekranında, EDID ayar arayüzüne girmek için "MENÜ" düğmesine basın, Gerekli EDID'yi seçmek için “UP/DOWN” düğmesine basın ve “ENTER” düğmesine basın."Girdiye kopyala :" istemi görünecektir.Ardından, ayarlamanız gereken giriş portunu seçmek için “YUKARI/AŞAĞI” düğmesine basın ve onaylamak için tekrar “ENTER” düğmesine basın. ③Baud hızı ayarı:Başlangıç OLED ekranında, Baud hızı arayüzüne girmek için “MENU” düğmesine basın ve gerekli Baud hızını seçmek için “UP/DOWN” düğmesine basın, son olarak ayarı onaylamak için “ENTER” düğmesine basın. ④IP Adres Kontrolü:Başlangıç OLED ekranında, IP arayüzüne girmek için “MENÜ” düğmesine basın, ardından Geçerli IP adresini kontrol etmek için “YUKARI/AŞAĞI” düğmesi.“MENU” düğmesine tekrar basmak, başlangıçtaki OLED ekran durumuna geri dönecektir. |
|
5 |
Güç düğmesi |
girmek için GÜÇ düğmesine 3 saniye boyunca uzun basın. bekleme modu, ardından cihazı uyandırmak için kısa basın. |
|
6 |
IR Penceresi |
IR alıcı penceresi, bu üründen yalnızca IR uzak sinyalini alır. |
|
7 |
Kilit tuşu |
Ön panel düğmelerini kilitlemek için KİLİT düğmesine kısa basın (güç düğmesi hariç);Kilidi açmak için tekrar basın. |
Arka panel
|
HAYIR. |
İsim |
İşlev Açıklama |
|
1 |
IR HARİCİ |
Ünitenin IR alıcı penceresi engellenirse veya ünite kızılötesi görüş hattının dışında kapalı bir alana kurulursa, IR uzaktan sinyalini almak için IR alıcı kablosu "IR EXT" bağlantı noktasına takılabilir. |
|
2 |
L/R OUT(1-8) |
Analog ses çıkış bağlantı noktası, 3,5 mm ses kablosuyla bir amplifikatöre veya hoparlöre bağlayın. |
|
3 |
COAX ÇIKIŞI (1-8) |
Koaksiyel ses çıkış bağlantı noktası, koaksiyel kablo aracılığıyla ses yükseltici gibi ses çıkış cihazına bağlayın. |
|
4 |
TCP/IP bağlantı noktası |
TCP/IP kontrol bağlantı noktası, bir RJ45 kablosuyla PC'ye veya yönlendiriciye bağlayın. |
|
5 |
RS-232 bağlantı noktası |
RS-232 komutunu iletmek için D-Sub 9 pimli kabloyla bir PC'ye veya kontrol sistemine bağlanın. |
|
6 |
GND |
Muhafazayı toprağa bağlayın. |
|
7 |
GİRİŞ bağlantı noktaları (1-8) |
HDMI giriş bağlantı noktaları , bir HDMI kablosuyla DVD veya set üstü kutu gibi bir HDMI kaynak cihazına bağlayın. |
|
8 |
ÇIKIŞ bağlantı noktaları (1-8) |
HDMI çıkış bağlantı noktaları, bir HDMI kablosuyla TV veya monitör gibi bir HDMI görüntü aygıtına bağlayın. |
|
9 |
DC 12V |
12V/5A güç adaptörüne bağlayın. |
