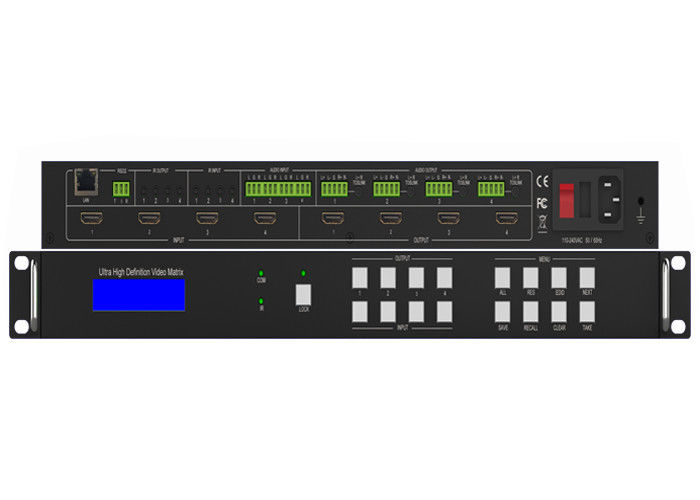

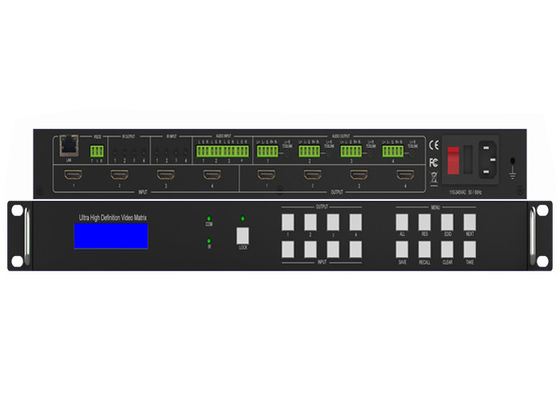

18Gbps 4x4 Kesintisiz UHD HDMI2.0 4KX2K@60 Hz 4:4:4 Matrix, duvar işleviyle
1. Giriş
18Gbps 4x4 kesintisiz UHD Matrix, 4 HDMI kaynağını 4 HDMI ekrana bağlayabilir.
Desteklenen video çözünürlüğü 4K60 4:4:4'e kadardır.Ürün, IR matrisini ve Sesi destekler
matris.IR matris yönlendirmesi, video yönlendirmesini takip eder.Ses çıkarma ve ekleme desteklenir.
Ürün, CEC yönetimini ve güçlü video duvarı işlemeyi destekler.
2. Özellikler
1.HDMI 2.0 ve HDCP 2.2 uyumlu;
2. 18 Gbps video bant genişliğini destekleyin;
3. 4K60 4:4:4'e kadar video çözünürlüğünü destekleyin;
4. Renk alanı: RGB, YCbCr 4:4:4, YCbCr 4:2:2;
5. Kesintisiz geçiş, video duvar işlevi desteği;
6. CEC yönetimini destekleyin;
7. Destek ses matrisi ve IR matris işlevi;
8. HDMI akışında harici L/R ses girişini destekleyin;
9. EDID yönetimini destekleyin;
10. Ön panel desteği, RS232, TCP/IP (LAN 10M/100M) kontrolü;
3. Paket İçeriği
①1 x 4x4 kesintisiz UHD Matrisi
②1 x AC Güç Kablosu
③1 x Matrix IR Uzaktan Kumanda
④4 x IR Alıcı kablosu (1,5 metre)
⑤ 4 x IR Blaster kablosu (1,5 metre)
⑥1 x 3-pin Phoenix Konektörü
⑦1×CAT6 Kablosu
⑧1× USB - RS232 Kablosu
⑨1× Kullanım Kılavuzu
4. Özellikler
| Teknik |
| HDMI Uyumluluğu |
HDMI 2.0 |
| HDCP Uyumluluğu |
HDCP 2.2 |
| Video Bant Genişliği |
18Gbps |
| Video çözünürlüğü |
4K60'a kadar 4:4:4 |
| Renk Alanı |
RGB, YCbCr 4:4:4/4:2:2 |
| HDMI Genliği |
TMDS +/- 0,4Vpp |
| Diferansiyel Empedans |
100±15ohm |
| ESD Koruması |
İnsan vücudu Modeli:
±8kV (Hava boşluklu deşarj) , ±4kV (Temaslı deşarj) |
| RS232/Ethernet Kontrolü |
| Baud hızı ve Protokol |
Baud hızı: 9600, veri biti: 8
Durdurma biti: 1, parite kontrolü yok |
| Ethernet |
IE10.0+,HTML5 |
| Mekanik |
| Konut |
Metal Muhafaza |
| Renk |
Siyah |
| boyutlar |
430 mm (G)×220 mm (D)×44 mm (Y) |
| Ağırlık |
5 kilo |
| Güç kaynağı |
AC 110 - 240V |
| Güç tüketimi |
60W (Maks) |
| Çalışma sıcaklığı |
0°C ~ 40°C / 32°F ~ 104°F |
| Depolama sıcaklığı |
"-20°C ~ 70°C / -4°F ~ 158°F |
| Bağıl nem |
%10~%50 bağıl nem (yoğuşmasız) |
| Ürün adı |
18Gbps 4x4 Kesintisiz UHD HDMI2.0 4KX2K@60 Hz 4:4:4 Matrix, duvar işleviyle |
5. 18Gbps 4x4 Kesintisiz UHD HDMI2.0 4KX2K@60 Hz'nin RS232/LAN Kontrol Bağlantısı
4:4:4 Duvar fonksiyonlu matris:
5.1 RS232 Kontrol Bağlantısı :
5.2 Ağ Kontrol Bağlantısı :
bilgisayar
Ürün ayrıca Ağ kontrolünü de destekler.Ürünün LAN bağlantı noktasını UTP aracılığıyla bir PC'ye bağlayın
kablo, aşağıdaki şekilde gösterildiği gibi:
Ürün RS232 kontrolünü destekler.Ürünün RS232 bağlantı noktasını bir RS-232 üzerinden bir PC'ye bağlayın.
USB kablosu, aşağıdaki şekilde gösterildiği gibi:
5.3 Ağ Kontrol Bağlantısı :
bilgisayar
Ürün ayrıca Ağ kontrolünü de destekler.Ürünün LAN bağlantı noktasını UTP aracılığıyla bir PC'ye bağlayın
kablo, aşağıdaki şekilde gösterildiği gibi:
6. Web Üzerinden Kontrol
Yerleşik Web GUI arabirimi, matris değiştirici ve erişimin yalnızca temel kontrolünü sağlar
ağ ayarlarına.Web arayüzüne erişim sağlandığında aşağıdaki görüntülenecektir.
her seferinde:
Varsayılan Kullanıcı Adı: *****
Varsayılan Parola: *****
Kullanıcı Adı ve Şifreyi girdikten sonra aşağıdakine benzer bir arayüz gelecektir.
görüntülenen:
IP Yapılandırması
IP Config sekmesi, matrix değiştiricinin IP ayarlarını değiştirmek için kullanılır.Gerekli olanı girin
değiştirin ve değiştiriciyi yeni ayarlara programlamak için "Kaydet"e tıklayın veya "İptal"e tıklayın
değişiklikleri reddedin.
