3x4 2x4 3x3 HDMI 4k Quad Video Duvar İşlemcisi 4 Giriş 12 Çıkışla

LED panel ile nokta nokta görüntüleme nasıl elde edilir

Adım 1, kaynak ve matris anahtarının bir giriş portu arasında giriş kablosunu bağlayın.

Adım 2, LED paneli ile matris anahtarının bir çıkış bağlantısı arasında çıkış kablosunu bağlayın.

Adım 3, PC Aracı ile LED panel EDID okuyun ve matris anahtarının giriş portuna bu EDID indirmek.

Adım 4, bu çıkış portunun çıkış çözünürlüğünü AUTO veya USER olarak ayarlayın.ve LED panelin fiziksel çözünürlüğüne mükemmel bir şekilde uymak için kullanıcı tanımlanmış çözünürlüğü yapmak

1.Panel Düzenlemesi

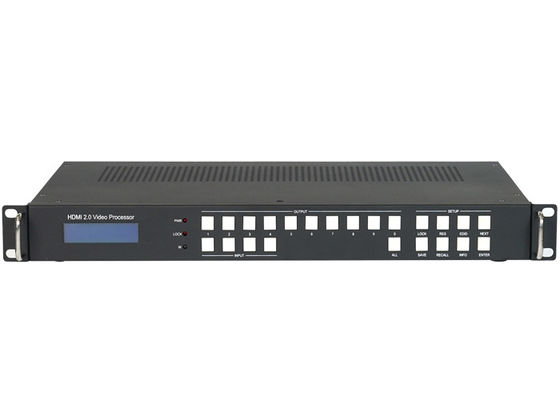

2.1 Ön görünüm

• LCM ekranı: matrisdeki her kanalın yönlendirme durumunu gösterir. Ön düğmelerle birlikte kullanılır, bazı parametreleri ayarlayabilir ve görüntüleyebilir
• Seçim dışı:1İki...9, 0, ALL
• Seçim: 1, 2, 3, 4

Çıkış m + Giriş n + Giriş tuşuna basın, giriş n'i çıkış m'ye geçirin.

• ALL düğmesi: ALL + INPUT n +ENTER tuşuna basın, tüm çıkış portlarına giriş n'i geçirin
• Kilit düğmesi: Bu düğmeyi 3 saniyeden fazla tutun, tüm ön düğmeler kilitlenecek ve çalışmayacaktır.
• RES + OUTPUT m + NEXT + ENTER tuşlarını ön LCM ekran ekranının rehberi ile basın, OUTPUT m'nin çıkış çözünürlüğünü değiştirmek için
• EDID + INPUT n + NEXT + ENTER tuşlarına basın.
• SAVE düğmesi: SAVE + OUTPUT m + ENTER tuşuna basın, mevcut yönlendirme ve ekran düzenini sahne m'ye kaydetin
• RECALL düğmesi: basın RECALL+ OUTPUT m +ENTER, yüklenme sahnesi m mevcut görüntü için
• Bilgi düğmesi: Bilgi düğmesine sürekli basın, ön LCD paneli IR ON / OFF, RS232 Baud Rate ve IP parametrelerini gösterir.
• IR: IR alıcısı, RS232 komutu ile devre dışı bırakılabilir
• 4 Giriş 9 Çıkışlı 3x3 HDMI video duvar işlemcisi

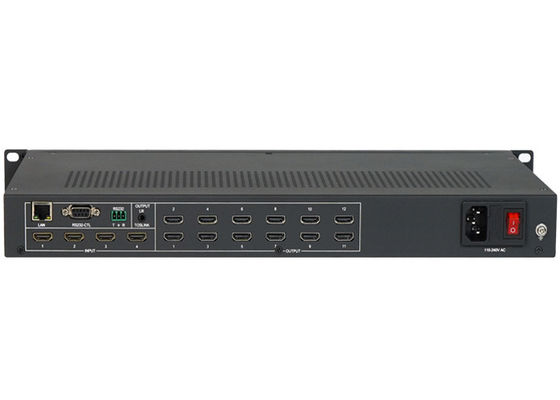

2.2 Arka bakış

• LAN kontrolü ((TCP/IP veya Web kontrolü)

IP adresi: 192.168.0.247, Submask: 255.255.255.0Geçit: 192.168.0.1, Baud Rate: 9600, NetPort: 23

Web giriş hesabı: admin, parola: admin

• RS232-CTL

Baud Rate: 9600

• RS232-Phoenix:

Baud Rate: 9600

T: Ana Birim -> PC, G: Yer, R: Ana Birim <- PC

• Girişler ve çıkışlar

3x3 HDMI video duvar işlemcisi 4 Giriş 9 Çıkış;1 LR/Toslink ((Spdif-Optical) ses çıkışı

Not: Ses çıkışı, RS232 komutu veya PC Tool aracılığıyla IN1, IN2, IN3, IN4 arasında değiştirilebilir

3x4 2x4 3x3 HDMI 4K Quad Video Duvar İşlemcisi 4 Giriş 12 Çıkış ile Aşağıdaki gibi resimleri:
