4 Giriş 9 Çıkışlı 3x3 HDMI video duvar işlemcisi

Tanıtım

4 Giriş 9 Çıkışlı 3x3 HDMI video duvar işlemcisi, yüksek performanslı bir HDMI 2.0 video sinyali işlemcisidir.

Bir video duvarı ekleme işlemcisi veya 4 girişi ve 16 çıkışı olan sorunsuz anahtarlama matris anahtarı olarak kullanılabilir.

Tüm bağımsız çıkış ekranı veya video duvarı ekranı maksimum 4 pencere ile çoklu görüntü modunda çalışabilir.

1.Panel Düzenlemesi

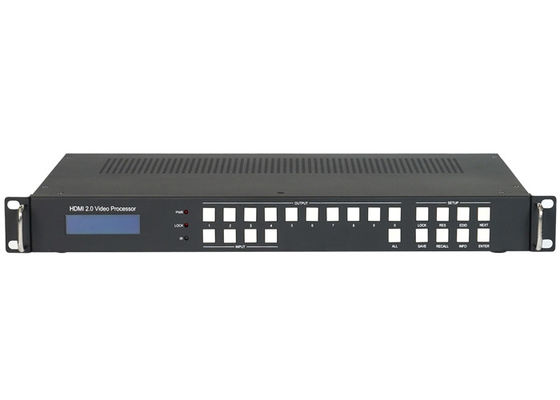

2.1 Ön görünüm

• LCM ekranı: matrisdeki her kanalın yönlendirme durumunu gösterir. Ön düğmelerle birlikte kullanılır, bazı parametreleri ayarlayabilir ve görüntüleyebilir
• Seçim dışı:1İki...9, 0, ALL
• Seçim: 1, 2, 3, 4

Çıkış m + Giriş n + Giriş tuşuna basın, giriş n'i çıkış m'ye geçirin.

• ALL düğmesi: ALL + INPUT n +ENTER tuşuna basın, tüm çıkış portlarına giriş n'i geçirin
• Kilit düğmesi: Bu düğmeyi 3 saniyeden fazla tutun, tüm ön düğmeler kilitlenecek ve çalışmayacaktır.
• RES + OUTPUT m + NEXT + ENTER tuşlarını ön LCM ekran ekranının rehberi ile basın, OUTPUT m'nin çıkış çözünürlüğünü değiştirmek için
• EDID + INPUT n + NEXT + ENTER tuşlarına basın.
• SAVE düğmesi: SAVE + OUTPUT m + ENTER tuşuna basın, mevcut yönlendirme ve ekran düzenini sahne m'ye kaydetin
• RECALL düğmesi: basın RECALL+ OUTPUT m +ENTER, yüklenme sahnesi m mevcut görüntü için
• Bilgi düğmesi: Bilgi düğmesine sürekli basın, ön LCD paneli IR ON / OFF, RS232 Baud Rate ve IP parametrelerini gösterir.
• IR: IR alıcısı, RS232 komutu ile devre dışı bırakılabilir
• 4 Giriş 9 Çıkışlı 3x3 HDMI video duvar işlemcisi

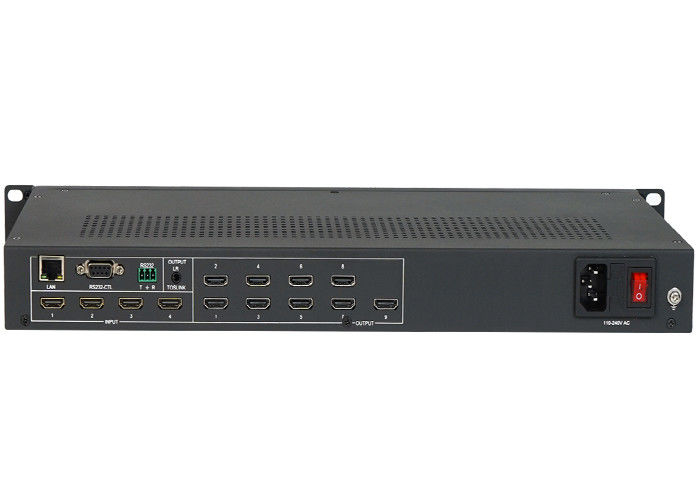

2.2 Arka bakış

• LAN kontrolü ((TCP/IP veya Web kontrolü)

IP adresi: 192.168.0.247, Submask: 255.255.255.0Geçit: 192.168.0.1, Baud Rate: 9600, NetPort: 23

Web giriş hesabı: admin, parola: admin

• RS232-CTL

Baud Rate: 9600

• RS232-Phoenix:

Baud Rate: 9600

T: Ana Birim -> PC, G: Yer, R: Ana Birim <- PC

• Girişler ve çıkışlar

3x3 HDMI video duvar işlemcisi 4 Giriş 9 Çıkış;1 LR/Toslink ((Spdif-Optical) ses çıkışı

Not: Ses çıkışı, RS232 komutu veya PC Tool aracılığıyla IN1, IN2, IN3, IN4 arasında değiştirilebilir

4 Giriş 9 Çıkışlı 3x3 HDMI video duvar işlemcisi Resimleri aşağıdaki gibi:
