Tanıtım
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
Değiştirici, tek bir UHD veya HD ekranına dört video sinyali birleştirebilir.
Değiştirici, PC'ye bağlanan 4x USB-Type A girişini ve Fare ve Klavye'ye bağlanan 2x USB çıkışını destekliyor
Kullanıcı ön düğmeler, uzaktan kumanda, RS232 veya TCP / IP komutları aracılığıyla kolayca yönetebilir.
HDMI B ayna çıkış portu, ses amplifikatörü, video yakalama (HDMI ile USB dongle ile) veya uzaktan görüntüleme (HDBaseT dönüştürme kutusu ile) için kullanılabilir
Uygulama alanı:
Ev Tiyatrosu; Video Konferans; Güvenlik İzleme; Sunum ve Yayın; Öğretim Sistemi; Finansal Stok Analizi; Oyun E-Sporları; Tıbbi Ekran.
Tek pencereden başka görüntüleme modlarını hızlıca açmak
Windows, Linux ve Mac platformları ile Fare / Klavye kontrolünü destekle
LPCM, AC3, DD+, DTS, DTS-HD, 7.1 ses kanalına kadar destek

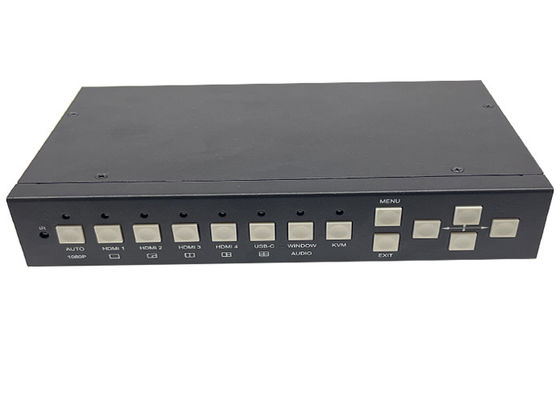

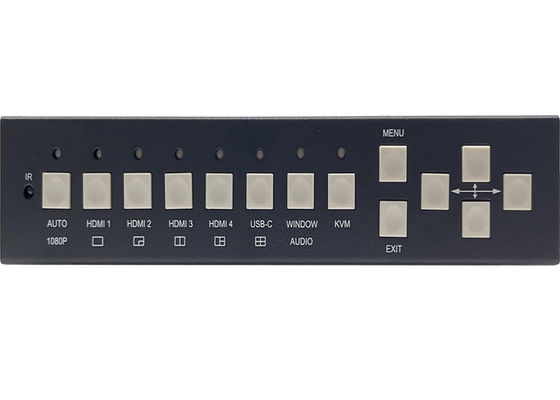

Ön
| Adı | Açıklama |
| AUTO |
BasınAUTOTek pencere gösterim modu olduğunda otomatik anahtarlama fonksiyonunu etkinleştirmek veya devre dışı bırakmak için düğme Bu düğmeye 3 saniye basarsanız çıkış çözünürlüğü 1080p60'a değişir. |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 USB-C |
Bu düğmelere basın doğrudan seçin HDMI 1, 2, 3, 4 veya USB-C (yalnızca video) WIN 1 ekran için giriş kaynağı olarak Bu düğmelere 3 saniye basarak SINGLE, PIP, PBP,3xWIN veya 4xWIN Çoklu Görünüm modu |
|
Pencere. Ses |
Bu düğmeye basmaya devam 1 veya 2 penceresinde bir kenarlık görüntülenir, sonra HDMI 1 gibi bir giriş düğmesine basın,ve sonra HDMI 1 mevcut seçilen pencerede görüntülenecektir.
Dikkat edin, SINGLE modunda çalışmadığınızda LED her zaman yanmaktadır. |
| KVM |
Devam Et Bu düğmeye basın, ekran pencerede bir kenarlık gösterecektir 1, 2, 3 veya 4, daha sonra kullanıcı bir görüntüleme penceresini KVM kaynağı olarak seçebilir. Örneğin, WIN 2'yi KVM kaynağı olarak seçerseniz, arka USB Klavye / Fare WIN 2'de görüntülenen USB-Host cihazına geçecektir. |
|
Menü,Çıkış,
|
OSD Menüsü Navigasyon düğmeleri |

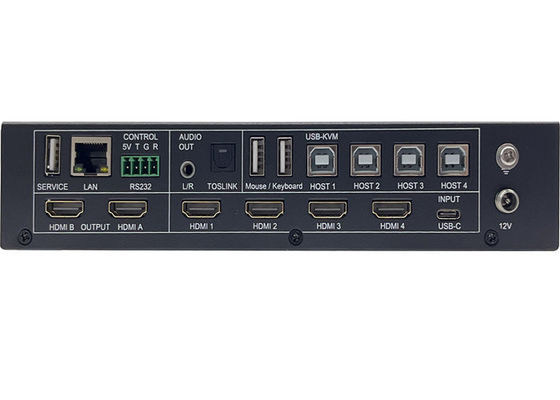

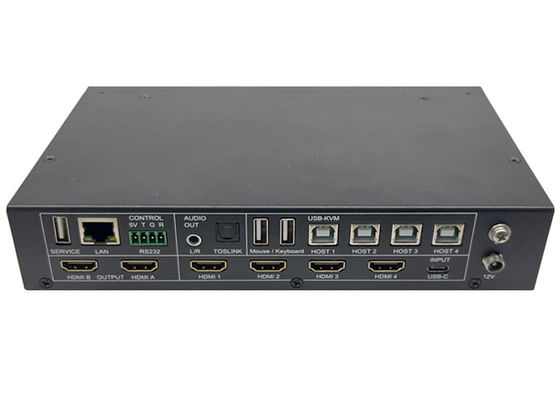

Arka
| Adı | Açıklama |
| HDMI A, BDışarı |
HDMI ölçeklendirme çıkışı 3840x2160@60 HDMI Aana çıkıştır. |
| Girdis | HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C (sadece video) |
| USB servisi | Firmware güncellemesi için kullanılır |
| LAN |
TCP/IP kontrolü. Varsayılan parametreler aşağıdaki gibidir IP adresi: 192.168.0.247Sub Mask: 255.255.255.0 192.168.0.1Netport: 2000 Tüm parametreler RS232 komutu ile değiştirilebilir |
| RS232kontrol |
4 yönlü erkek Phoenix bağlantısı Varsayılan baud hızı 9600, 8 veri biti, 1 durma biti, hiç eşitlik yok Baud oranı OSD menüsü üzerinden değiştirilebilir 5V5V çıkış anlamına gelir.
GYer anlamına gelir |
| Ses çıkışı | 3.5mm L+R çıkışı ve Toslink optik dijital çıkışı |
| KVM |
Bilgisayar veya Fare/Klavye'ye bağlanan USB konektörleri 4x USB Tip B portları PC'ye bağlı Fare veya klavyeye takılacak 2x USB Tipi A portları Video girişleri ve USB Anahtar cihazları arasındaki bağlayıcı ilişki aşağıdaki gibi: HDMI 1<> Host 1, HDMI 2<> Host 2, HDMI 3<> Anahtar 3, HDMI 4<> Anahtar 4, USB-C <> Anahtar 4 HDMI 4 ve USB-C KVM kaynağı olarak kullanılamaz |
| 12V | 12V güç adaptörü takmak için |
| Sayı | Açıklama |
| 1 | Dönüş/Çıkış |
| 2 | Video girişi seçimi |
|
3 |
OSD menüsü navigasyonu Menü, yukarı, aşağı. Sol, sağ. |
| 4 | Çok görüntüleme modu seçimi |
| 5 | Ses girişi seçimi |
| 6 |
USB-KVM seçimi. Ön KVM düğmesi fonksiyonu ile aynı |
Kullanıcı, RS232 komutu veya OSD menüsü gezinmesi ile aşağıdaki EDID modlarını seçebilir
| Sayı | EDID modu | Sayı | EDID modu |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | AUTO |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Kullanıcı |
HDMI çıkışı 3 HDCP seçeneğini destekler: FORCE-1.4, FORCE-2.2, FORCE-OFF
Kullanıcı RS232 komutu ile seçebilir
Değiştirici, 3840x2160@60'a kadar çoklu çözünürlüklü video girişini destekler ve LPCM, AC3, DD+, DTS, DTS-HD gibi çoklu ses biçimlerini destekler, HDMI kablosu üzerinden 7.1 kanal geçiş fonksiyonuna kadar
Kullanıcı ses girişi LPCM biçimi olduğunda ses sesini kontrol edebilirsiniz
Lütfen unutmayın, USB-C giriş portu sadece LPCM 2.0 sesini kabul edebilir
Değiştirici güçlü bir ölçeklendirme motoru tarafından video çıkış çözünürlüğünü takip destekler
| Sayı | Çıktı çözünürlüğü | Sayı | Çıktı çözünürlüğü |
| 1 | 4096x2160p 60Hz | 8 | 1920x1080p 60Hz |
| 2 | 4096x2160p 50Hz | 9 | 1920x1080p 50Hz |
| 3 | 3840x2160p 60Hz | 10 | 1360x768p 60Hz |
| 4 | 3840x2160p 50Hz | 11 | 1280x800p 60Hz |
| 5 | 3840x2160p 30Hz | 12 | 1280x720p 60Hz |
| 6 | 3840x2160p 25Hz | 13 | 1280x720p 50Hz |
| 7 | 1920x1200p60Hz RB | 14 | 1024x768 60Hz |
Switcher 5 kategori çok görüntü görüntüleme modunu destekliyor
Tek, PIP, PBP, 3xWIN, 4xWIN
Kullanıcılar, farklı Multiview modları için aşağıdaki gibi farklı işlemleri seçebilirler:
SINGLE: Giriş seçimi
PIP: Giriş seçimi, Ekran oranı seçimi, Alt pencere boyutu ve konum seçimi
PBP, 3xWIN, 4xWIN: Giriş seçimi, Pencere oranı seçimi, Ekran yönü
Çok görüntülenme penceresi dağılımı şöyle:
Kullanıcı RS232 komutları veya OSD menü navigasyonu aracılığıyla daha fazla düzen yapabilir
