Ürün ayrıntıları:
|
| Vurgulamak: | Çoklu Görünümlü Kesintisiz Video Değiştiricisi,4x Girişler Çok Görünümlü Değiştirici,Çoklu Görünüm Kontrol Video Değiştiricisi |
||
|---|---|---|---|
Tanıtım
4x Giriş ve 1x Çıkış sorunsuz çoklu görüntü video anahtarı, tek bir ekranda görüntülenen birden fazla kaynaktan oluşan ve yüksek giriş ve çıkış çözünürlüklerini destekleyen bir amaçla geliştirildi.
Kullanıcı ön düğmeler, uzaktan kumanda, USB veya RS232 komutları aracılığıyla kolayca yönetebilir.
Uygulama alanı:
Ev Tiyatrosu; Video Konferans; Güvenlik İzleme; Sunum ve Yayın; Öğretim Sistemi; Finansal Stok Analizi; Oyun E-Sporları; Tıbbi Ekran.
Tek pencereden başka görüntüleme modlarını hızlıca açmak
LPCM, AC3, DD+, DTS, DTS-HD, 7.1 ses kanalına kadar destek

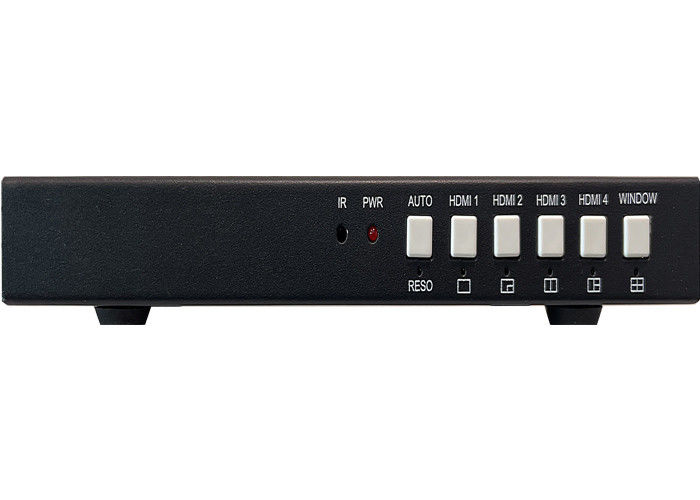

Ön
| Adı | Açıklama |
|
AUTO, RESO |
BasınAUTOTek pencere görüntüleme modunda çalışırken otomatik anahtarlama fonksiyonunu etkinleştirmek veya devre dışı bırakmak için düğme Çıkış çözünürlüğünü değiştirmek için 3 saniye boyunca bu düğmeye uzun basın (ön panelindeki LED sönüp bir kez açıldığında, çözünürlük bir kez açıldığını gösterir) |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 |
HDMI 1, 2, 3, 4'ü göstermek için bu düğmelere basın. Bu 4 düğmeye 3 saniye basın, anahtarı tek, PIP, PBP veya 3xWIN çoklu görüntü modunda doğrudan çalıştırmak için |
| Pencere |
Bu düğmeye basın, sonra ekran pencerede bir sarı kenarlık gösterecektir 1. Bu düğmeye basmaya devam et kenarlık pencerede 2 veya 3 gösterilecektir... sonra HDMI gibi bir giriş düğmesine basın 1,ve sonra HDMI 1 mevcut seçilen pencerede görüntülenecektir 4xWIN çoklu görüntüleme modunu doğrudan seçmek için 3 saniye boyunca bu düğmeye uzun basın |

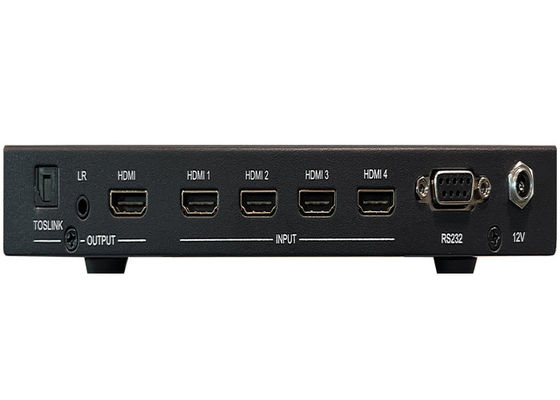

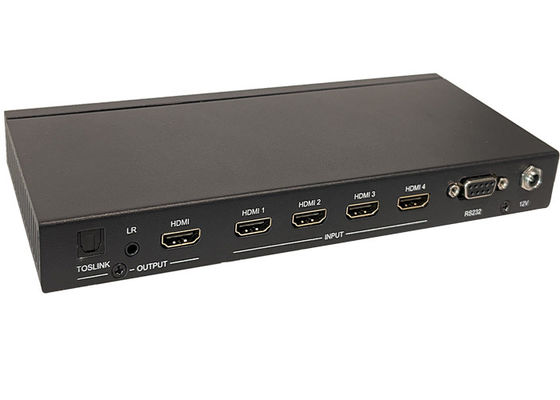

Arka
| Adı | Açıklama |
| HDMIDışarı | HDMI ölçeklendirme çıkışı 3840x2160@60 |
| Ses çıkışı |
3.5mm L+R çıkışı, 20Hz ~ 20kHz, en fazla 1,5Vrms; Toslink optik çıkışı |
| Girdis | HDMI 1, HDMI 2, HDMI 3, HDMI 4 |
| RS232kontrol |
Varsayılan baud hızı 9600, 8 veri biti, 1 durma biti, hiç eşitlik PIN 2 TX (Matrix → PC) PIN 3 RX (Matris)←PC)
|
| 12V | 12V güç adaptörü takmak için |
Yan taraf
Bir tane USB-A portu var.ve bir USB-B portuUSB-A bağlantısı firmware yükseltmesi için, USB-B bağlantısı PC kontrolü için kullanılabilir (RS232-DB9 kontrolü gibi)
| Sayı | Açıklama |
| 1 | Dönüş/Çıkış |
| 2 | Video girişi seçimi |
|
3 |
OSD menüsü navigasyonu Menü, yukarı, aşağı. Sol, sağ. |
| 4 | Çok görüntüleme modu seçimi |
| 5 | Ses girişi seçimi |
| 6 | Sınırlı |
Kullanıcı, RS232 komutu veya OSD menüsü gezinmesi ile aşağıdaki EDID modlarını seçebilir
| Sayı | EDID modu | Sayı | EDID modu |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | AUTO |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Kullanıcı |
HDMI çıkışı 3 HDCP seçeneğini destekler: FORCE-1.4, FORCE-2.2, FORCE-OFF
Kullanıcı RS232 komutu ile seçebilir
