Ürün ayrıntıları:
|
| Vurgulamak: | UHD Sunum Değiştiricisi,Çok Görünüm Kontrolüyle Sunum Değiştiricisi,Kesintisiz Sunum Değiştiricisi |
||
|---|---|---|---|
Tanıtım
Bu cihaz, 7 HDMI 2.0 girişine, 1 Ekran Port girişine sahip, sorunsuz bir çok formatlı sunum anahtarıdır
ve 1 USB-C (Sadece Video ve Ses) girişi.
Uzak bir HDBaseT alıcısı ve göstergesi için ekran ve HDBaseT çıkışı.
Dört dengelenmiş LR ses girişi ve iki mikrofon girişi sağlar.
Bu aygıt birden fazla kaynağı tek bir ekranda 4 görüntüleme penceresine kadar gösterir
Kullanıcı, ön düğmeler, Uzaklaştırıcı, RS232, TCP/IP komutları aracılığıyla kolayca yönetebilir.
Kaydetmek veya yüklemek için 20 görüntüleme sahnesine kadar sağlar

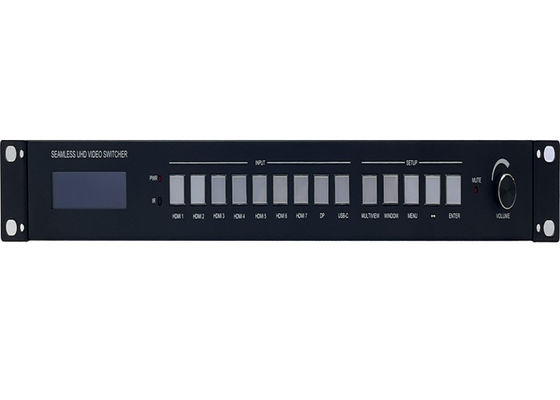

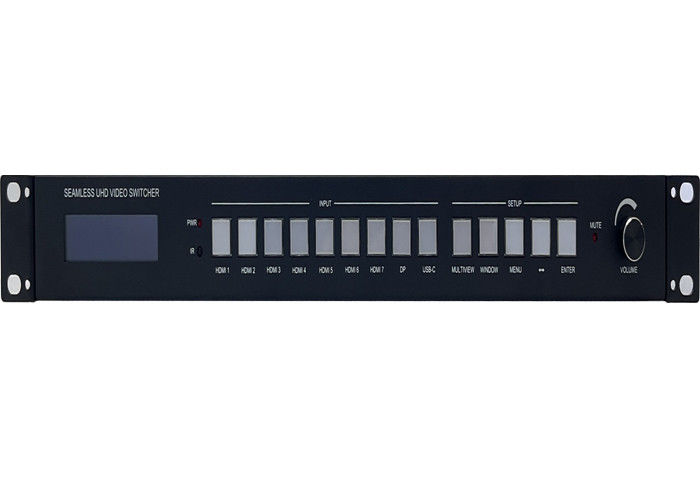

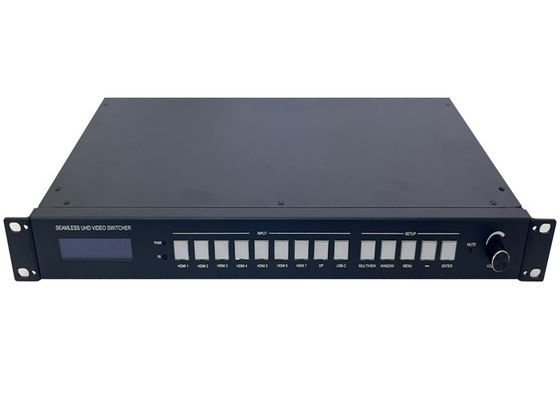

Ön
| Adı | Açıklama |
| Güçlü LED | Anahtar çalıştırıldığında yanıyor. |
| IR sensörü | Uzaktan alıcı |
|
HDMI 1, 2...7, |
Seçilecek toplam 9 giriş |
| Çoklu Görünüm |
PIP, PBP, 3xWIN, 4xWIN görüntüleme modunu seçmek için bu düğmeye basın. |
| Pencere | Bu düğmeye basın, sonra ekran pencerede bir sarı kenarlık gösterecektir 1. Bu düğmeye basmaya devam et kenarlık pencerede 2 veya 3 gösterilecektir... sonra HDMI 1 gibi bir düğmeye basın,ve sonra HDMI 1 mevcut seçilen pencerede görüntülenecektir |
|
Menü, - Evet., |
Sistemin ön panel OSD navigasyonu ile ayarlanması için üç düğme:
|
| MUTE LED | Ses sessizleştirildiğinde açık |
| Ses Düğmesi |
Genel ses sesini kontrol etmek için sola veya sağa dönme (ana ses ve iki mikrofon ses) |

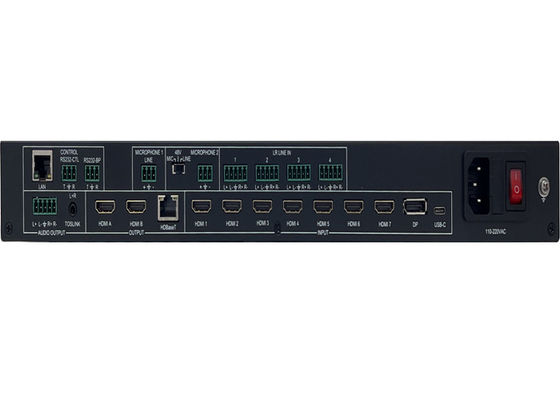

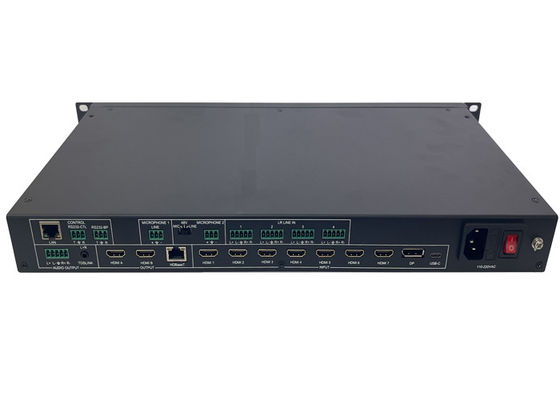

Arka
| Adı | Açıklama |
| Ses çıkışları |
Dengeli L + R çıkışı, |
| Çıkışlar | HDMI A, HDMI B, HDBaseT |
| Girdis | HDMI 1,..., HDMI 7, DP, USB-C |
| LAN |
TCP/IP kontrolü. Varsayılan parametreler aşağıdaki gibidir |
| RS232kontrol |
Varsayılan baud hızı 9600, 8 veri biti, 1 durma biti, hiç eşitlik |
| RS232-BP | RS232-CTL komutlarını geç |
| Mikrofon 1 | Mikrofon hattı giriş |
| Mikrofon 2 | Mikrofon girişi, seçmek için kaydırma anahtarı ile üç seçenek vardır: 48V Phantom, MIC, LINE |
Kullanıcı, RS232 komutu veya ön panel ile aşağıdaki EDID modlarını seçebilir
| Sayı | EDID modu | Sayı | EDID modu |
| 1 | 4K60-2.0CH | 11 | 1440x900 |
| 2 | 4K60-5.1CH | 12 | 1360x768 |
| 3 | 4K30-2.0CH | 13 | 1280x1024 |
| 4 | 4K30-5.1CH | 14 | 1024x768 |
| 5 | 1080P-2.0CH | 15 | AUTO |
| 6 | 1080P-5.1CH | 16 | 4K60-7.1CH |
| 7 | 720P | 17 | 4K30-7.1CH |
| 8 | 1920x1200 | 18 | 1080P-7.1CH |
| 9 | 1680x1050 | 19 | Kullanıcı |
| 10 | 1600x1200 |
HDMI çıkışı 3 HDCP seçeneğini destekler: FORCE-1.4, FORCE-2.2, FORCE-OFF
Kullanıcı RS232 komutu ile seçebilir
