Ürün ayrıntıları:
|
| Vurgulamak: | UHD Video Değiştiricisi,Düzgün çok görüşlü anahtar,Çoklu Görünümlü UHD Video Değiştirici |
||
|---|---|---|---|
Tanıtım
5x Giriş ve 2x Çıktı kesintisiz çoklu görüntü video anahtarı, yüksek giriş ve çıkış çözünürlüklerini destekleyen tek bir ekranda görüntülenen birden fazla kaynak amacıyla geliştirildi.
HDBaseT yansıtılmış çıkış portu uzun mesafe video iletimi için kullanılabilir
Kullanıcı ön düğmeler, IR uzaktan kumanda veya RS232 komutları aracılığıyla kolayca yönetebilir.
Uygulama alanı:
Ev Tiyatrosu; Video Konferans; Güvenlik İzleme; Sunum ve Yayın; Öğretim Sistemi; Finansal Stok Analizi; Oyun E-Sporları; Tıbbi Ekran.
Çıktılar: 1x HDMI, 1x HDBaseT,1x 3.5mm L/R çıkışı
Tek pencereden başka görüntüleme modlarını hızlıca açmak
LPCM, AC3, DD+, DTS, DTS-HD, 7.1 ses kanalına kadar destek

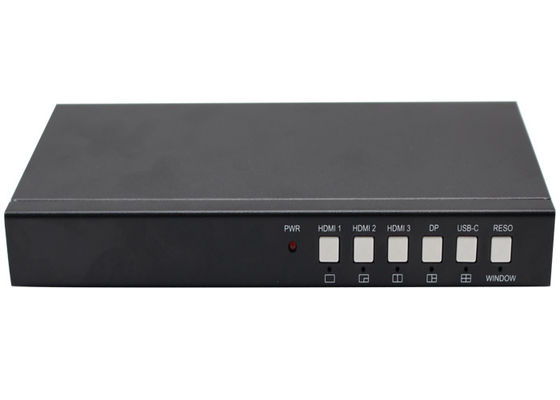

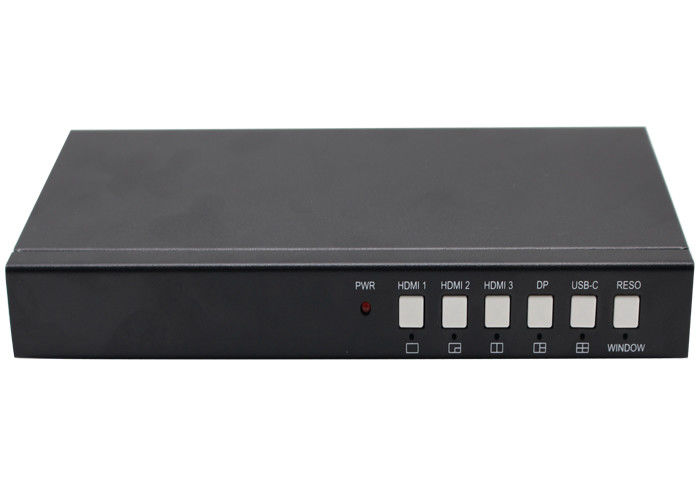

| Adı | Açıklama |
| HDMI 1 | Giriş kaynağı olarak HDMI 1'i seçmek için HDMI 1 düğmesine basın. |
| HDMI 2 | Giriş kaynağı olarak HDMI 2'yi seçmek için HDMI 2 düğmesine basın. |
| HDMI 3 | Giriş kaynağı olarak HDMI 3'ü seçmek için HDMI 3 düğmesine basın. |
| DP | DP'yi giriş kaynağı olarak seçmek için DP düğmesine basın. |
| USB-C | USB-C düğmesine basarak giriş olarak USB-C (yalnızca video) seçin |
| Pencere | Bu düğmeye basın, ekran pencerede bir sarı kenarlık gösterecektir 1. Bu düğmeye basmaya devam edin kenarlık pencerede 2 veya 3 gösterilecektir... sonra HDMI 1 gibi bir giriş düğmesine basın,ve sonra HDMI 1 mevcut seçilen pencerede görüntülenecektir. |
Lütfen dikkat: basın HDMI 3 ve DP aynı anda etkin / otomatik anahtar işlevini devre dışı bırakabilir tek pencere görüntüleme modu

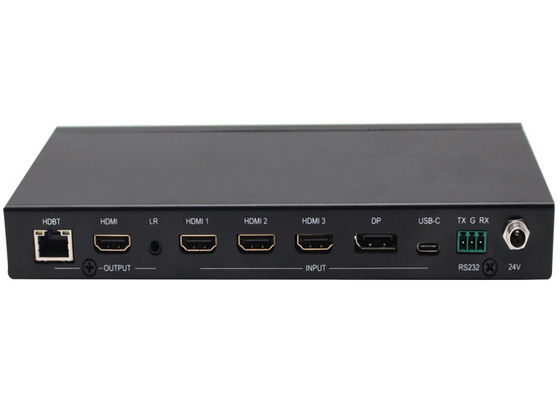

Arka
| Adı | Açıklama |
| HDBTDışarı | HDBaseT 3840x2160@60'a kadar ölçeklendirme çıkışı |
| HDMIDışarı | HDMI ölçeklendirme çıkışı 3840x2160@60 |
| LRDışarı | 3.5mm LR stereo ses çıkışı, 20Hz ~ 20kHz, maksimum 1.5Vrms |
| Girdis | HDMI 1,HDMI 2,HDMI 3,DP, USB-C |
| RS232 | RS232 dış kontrol |
| 24V | 24V güç adaptörü takmak için |
USB-A bağlantısı burada sadece yazılım güncelleme için.
| Sayı | Açıklama |
| 1 | Dönüş/Çıkış |
| 2 | Video girişi seçimi |
| OSD menüsü navigasyonu |
| 4 | Çok görüntüleme modu seçimi |
| 5 | Ses girişi seçimi |
| 6 | Sınırlı |
Kullanıcı, RS232 komutu veya OSD menüsü gezinmesi ile aşağıdaki EDID modlarını seçebilir
| Sayı | EDID modu | Sayı | EDID modu |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | AUTO |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Kullanıcı |
HDMI çıkışı 3 HDCP seçeneğini destekler: FORCE-1.4, FORCE-2.2, FORCE-OFF
Kullanıcı RS232 komutu ile seçebilir
