Ürün ayrıntıları:
|
| Vurgulamak: | Kesintisiz Değiştirme Medya Hub,2x HDMI2.0 Değiştirme Medya Hubu |
||
|---|---|---|---|
Tanıtım
Sızdırmaz anahtarlama medya merkezi 2x HDMI2.0 Giriş portuna, 1x USB-C (sadece video ve ses) Giriş portuna sahiptir,
1x HDMI çıkış portu ve 1x HDBaseT ayna çıkış portu.
AC bağlantısı, LAN bağlantısı, 5V/2A şarj bağlantısı ile entegre.
RS232 komutları.

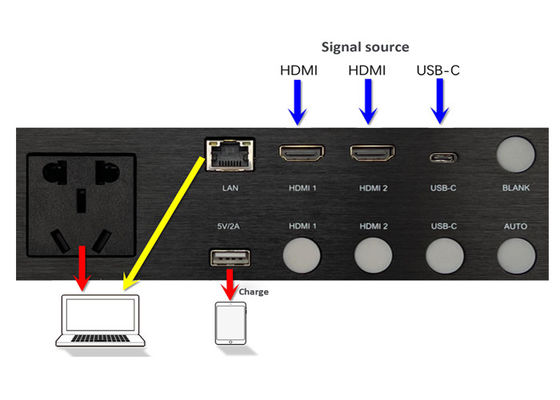

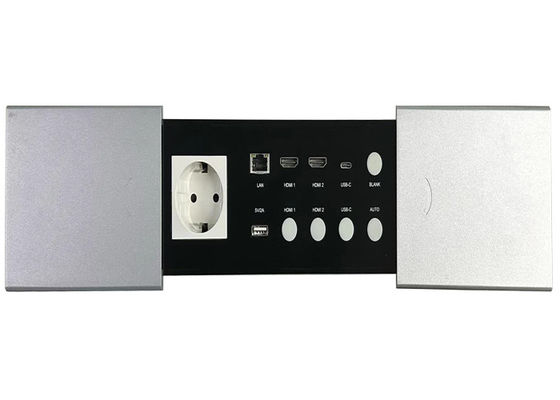

Ön panel
| Hayır, hayır. | Adı | Açıklama |
| 1 | AC bağlantısı | AC bağlantısı |
| 2 | 5V/2A | USB-A bağlantısı, 5V/2A şarj desteği |
| 3 | HDMI 1 |
HDMI 1 Giriş sinyali seçme düğmesi ((içinde LED ile) Bu düğmeye basın ve her seferinde 3840*2160@60 çıkış çözünürlüğünü değiştirmek için bir sırada en az 3 saniye için iki kez tutun |
| 4 | HDMI 2 |
HDMI2 Giriş sinyali seçme düğmesi ((içinde LED ile) Bu düğmeye basın ve her seferinde 3840*2160@50 Hz çıkış çözünürlüğünü değiştirmek için bir sırada en az 3 saniye için iki kez tutun |
| 5 | USB-C |
USB-C Giriş sinyali seçme düğmesi ((içinde LED ile) Bu düğmeye basın ve her seferinde 3840*2160@30 Hz çıkış çözünürlüğünü değiştirmek için sırayla en az 3 saniye için iki kez tutun |
| 6 | AUTO |
Otomatik anahtarlama fonksiyonunu etkinleştirmek veya devre dışı bırakmak için AUTO düğmesine basın (içinde Led ile) Bu düğmeye basın ve her seferinde 1080P @ 60 Hz çıkış çözünürlüğünü değiştirmek için sırayla en az 3 saniye için iki kez tutun |
| 7 | LAN | LAN bağlantısı, arka paneldeki LAN bağlantısına doğrudan bağlanın. |
| 8 | HDMI 1 | HDMI 1 Giriş portu |
| 9 | HDMI 2 | HDMI 2 Giriş portu |
| 10 | USB-C | USB-C (sadece video ve ses) giriş portu |
| 11 | BLANK |
Video ve ses çıkışını susturmak için BLANK düğmesine basın. BLANK fonksiyonu etkinleştirildiğinde iç LED yanıyor. Bu düğmeye basın ve her seferinde en az 3 saniye boyunca ardışık olarak iki kez tutun 1080P @ 50Hz çıkış çözünürlüğünü değiştirecektir |

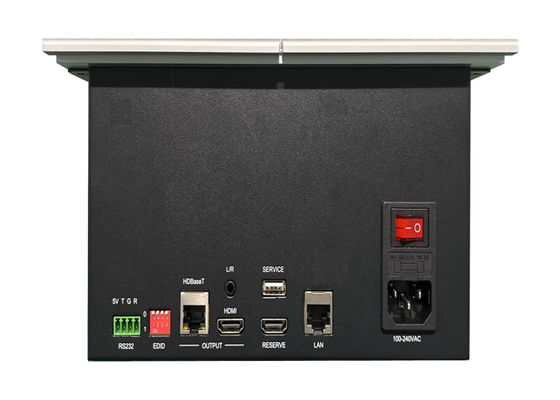

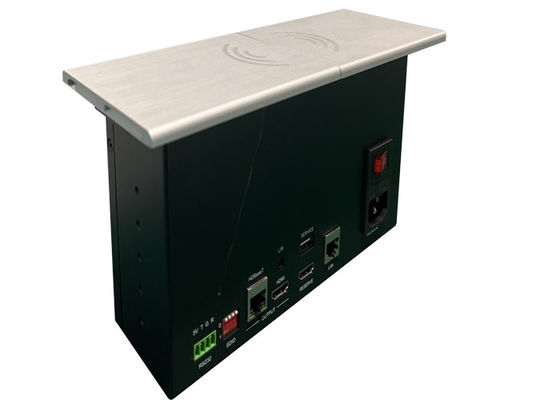

Arka panel
| Hayır, hayır. | Adı | Açıklama |
| 1 | RS232 kontrolü |
Baud oranı 9600, 8 veri bit, 1 durak bit, hiç eşitlik yok PIN 2 TX (Hub → PC)
|
| 2 | EDID Değiştiricisi |
EDID modunu seçin Ayrıntılar için EDID SWITCH'in tanımına bakın. |
| 3 | HDBaseT çıkmış. | HDBaseT çıkış portu |
| 4 | HDMI çıkıyor | HDMI çıkış portu |
| 5 | Rezerv | |
| 6 | LAN | LAN bağlantısı, ön paneldeki LAN bağlantısına doğrudan bağlanın |
| 7 | 100-240VAC | AC port, Giriş Voltaj aralığı 100-240V. |
| 8 | L/R | 3.5mm LR ses çıkış portu |
| 9 | Hizmet | USB-A bağlantısı, firmware güncellemesi için kullanılır. |
