Ürün ayrıntıları:
|
| video bant genişliği: | 297MHz[10.2Gbps] | Destek Video Çözünürlüğü: | 1080p24/30/50/60.4Kx2K@30 |
|---|---|---|---|
| giriş portları: | 4×HDMI, 5×IR Alıcı, 1×RS-232, 1xRJ-45(Kontrol),4x RS232 | Çıkış portları: | 4×CAT5e/6/7, 4×IR Blaster, 4×HDMI |
| Güç kaynağı: | 12 V/5 A DC (ABD/AB standartları, CE/FCC/UL sertifikalı) | Boyutlar: | 440 mm (G)×200 mm (D)×45 mm (Y) |
| Vurgulamak: | 297MHz HDBaseT Matrix Switcher,4X4 HDBaseT Matrix Switcher,CE HDMI Matrix Switcher |
||
1. Giriş:
Eşzamanlı CAT5e/6/7 ve HDMI çıkışlı HD BaseT 4x4 HDMI Matrix, dört HDMI kaynağını sekiz ekrana bağlar.
Bu matris, dört HDMI çıkışına sahiptir ve her bir HDMI çıkışı, aynı anda çalışan bir CAT-Kablo çıkışı sağlamak için yansıtılır.
Video iletimini destekler (1080p Full HD ve 4Kx2K@30Hz'e kadar çözünürlükler) ve yüksek çözünürlüklü dijital ses formatlarını destekler
LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus ve DTS-HD Master Audio gibi. HDMI sinyalini 328ft/100m (100m Versiyon) veya 230ft/70m'ye kadar genişletmek için CAT-Cable çıkışlarının her birine bir HD BaseT Alıcı bağlayın (70m versiyonu)çoklu oda bağlantısı için.
Bir HDMI ekrana bağlanan Blu-Ray oynatıcılar, Set Üstü kutular, Ev Sineması PC'leri ve oyun konsolları ile çalışır.
Herhangi bir kaynağa, sağlanan IR Uzaktan Kumanda, RS-232, TCP/IP aracılığıyla seçilerek herhangi bir ekrandan her zaman erişilebilir
veya ön paneldeki seçim düğmelerini kullanarak.Bu cihaz, High Definition Audio ve 3D sinyal uyumluluğunu destekler.
2. Özellikler:
• HDMI1.4, HDCP 1.4 ve DVI1.0 uyumlu；
• HDMI 3D geçişini destekler；
• EDID ayarlarına bağlı olarak VGA~WUXGA çözünürlüklerini ve 480i~1080p~4Kx2K@30 HD çözünürlüklerini destekler；
• CAT5e/6/7 kablosuyla 328ft/100m (100m Versiyon) veya 230ft/70m(70m versiyon)'a kadar iletim mesafelerini destekler；
• Destek POE işlevi；
• Eşzamanlı HDMI ve CAT çıkışlarını destekler；
• Geniş bant IR(30-60Khz) matris sistemini destekler, IR taşıma kanalı ileri veya geri olabilir；
• RS-232, uzaktan kumanda, panel üzerinde kontrol ve TCP/IP Kontrolünü destekler；
• Akıllı EDID yönetimini destekler；
• LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus ve DTS-HD Master Audio iletimini destekler；

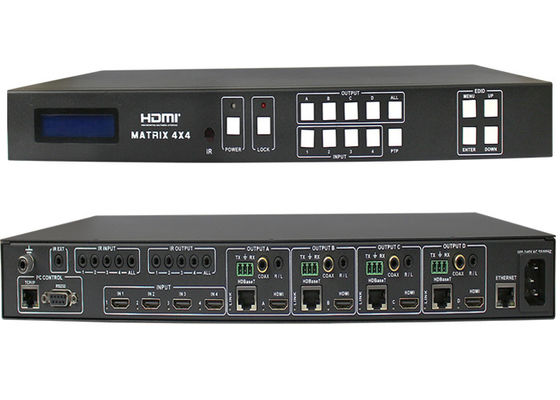

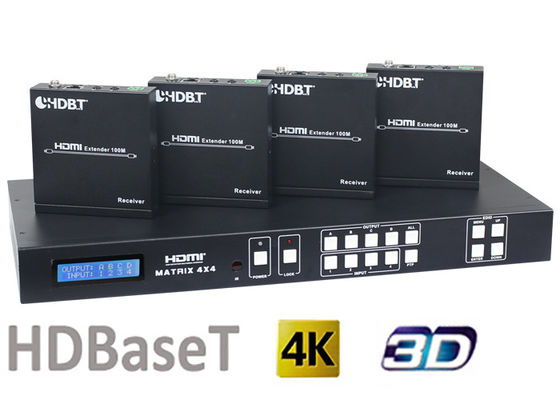

•4 adet 70 metre ve 100 metre HDMI HDBaseT alıcılı HDMI1.4 4X4 HDBaseT matrix switcher
3. Paket İçeriği:
4. ÖzelliklerHDMI1.4 4X4 HDBaseT matris değiştirici:
Video Bant Genişliği:297MHz[10.2Gbps]
Destek Video Çözünürlüğü:480i,576i,480p,576p,720p,1080i,
1080p24/30/50/60.4Kx2K@30;
Giriş Portları :4×HDMI, 5×IR Alıcı, 1×RS-232,
1xRJ-45(Kontrol),4x RS232
Çıkış Portları :4×CAT5e/6/7, 4×IR Blaster, 4×HDMI
HDMI konektörü:Tip A 19 pin dişi
RJ-45 konektörü:BİZ/SS 8P8C
3,5 mm konektör (TX ve RX) IR Alıcı/IR Blaster
ESD Koruması İnsan Vücudu Modeli:
± 8kV (Hava aralığı deşarjı)
± 4kV (Kontak deşarjı)
Güç kaynağı :12 V/5 A DC (ABD/AB standartları,
CE/FCC/UL sertifikalı)
Boyutlar:440 mm (G)×200 mm (D)×45 mm (Y)
Ağırlık :1820 gr
Şasi Malzemesi:Metal
Serigrafi Rengi :Siyah
Çalışma sıcaklığı:0 ºC~40 ºC/32 ºF~104 ºF
Depolama sıcaklığı :−20 ºC~60 ºC/−4 ºF~140 ºF
Bağıl nem:20~90 % RH (yoğuşmasız)
Güç tüketimi :30 W(maks)/0.5w(Bekleme)
5. Bağlantı şemasıHDMI1.4 4X4 HDBaseT matris değiştirici:
