4x4 HDMI Matris Değiştirici

4x4 HDMI Matris Değiştirici

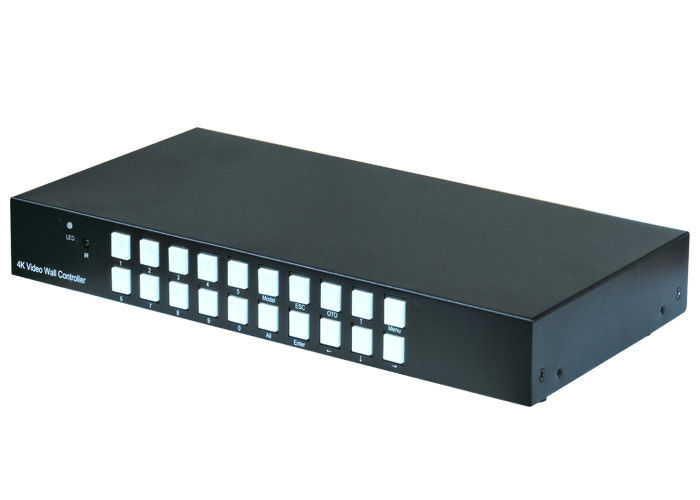

Video duvar denetleyicili 4K 4x4 HDMI kusursuz matris değiştirici

Ⅰ Ürün tanıtımı

4K video birleştirme işlemcisidir ve aynı zamanda 4x4 HDMI kesintisiz değiştiricidir.4K@60HZ'ye kadar eklemeyi destekler

ve 4x4 kesintisiz geçiş.4 HDMI, 1 DP girişi ve 4 HDMI çıkışı desteği, DP girişi yalnızca

ekleme.

Ⅱ Ana fonksiyonlar

• Bir makine aynı anda ekleme ve kesintisiz anahtarlama işlevleri içerir ve işlevler serbestçe seçilebilir.
• Matris modunda kesintisiz anahtarlama işlevini destekleyin.
• Ekleme işlevinde 1x2, 1x3, 1x4, 2x1, 3x1, 4x1,2x2 modunu destekler
• Herhangi bir ekran birimi sinyal dönüşünü 180 derece destekleyin.
• Kenar koruma işlevi, ekleme modu yatay ve dikey ekleme ayarını destekler;
• Matris modu, herhangi bir çıkış 4 ekran bölünmüş ekranı destekler;
• 1 DP1.2, 1 HDMI2.0, 3 HDMI1.4 girişi, 4K@60hz'ye kadar çözünürlük desteği.
• 4 HDMI çıkışı, çıkış çözünürlüğü 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ, değiştirilebilir;
• Destek uzaktan kumanda, RS232, şasi düğmesi kontrolü;

Ⅲ Ayrıntılı tanıtımlar

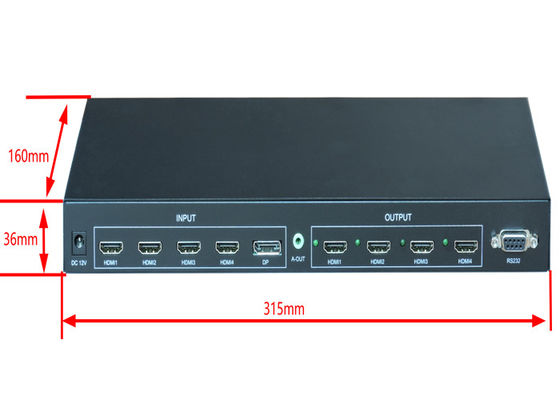

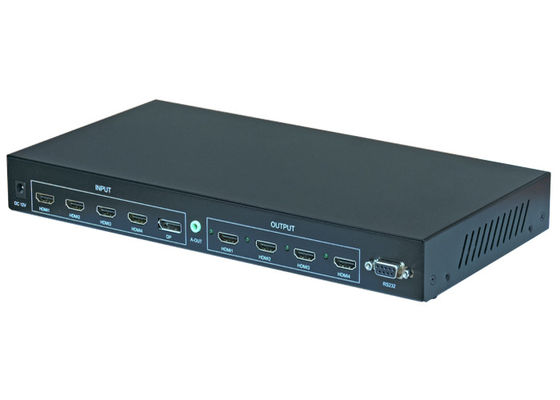

1, Giriş sinyalleri

1 DP'yi destekleyin_1.2(4K@60hz) , 1 HDMI_2.0 ,3 HDMI_1.4(4K@30hz) girişler

2, çıkış sinyalleri

4 HDMI'yı destekleyin_1.3 çıkış, çıkış çözünürlüğü 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ, değiştirilebilir;

Sesi bağlamak için 1 3.5 mm ses çıkışını destekleyin.

3, Ekleme, matris modu değiştirme işlevi

Kullanıcılar, ekleme modunu veya kesintisiz geçiş modunu seçebilir.DP girişi yalnızca ekleme modunda kullanılabilir.

4, Kesintisiz anahtarlama işlevi

HDMI giriş sinyali 4x4 kesintisiz geçiş işlevini destekler ve aynı anda 4 giriş sinyalini görüntülemek için herhangi bir ekranı da destekleyebilir.

5, Ekleme işlevi
Ürünün ekleme işlevi entegre tasarımdır, tek bir makine 4 HDMI sinyal ekleme çıkışı elde edebilir ve tek bir makine 1x2, 2x1, 2x2, 1x3, 3x1, 1x4, 4x1 vb. gibi çeşitli ekleme modları ayarlayabilir.

5.1 180 derece dönüş fonksiyonu

Herhangi bir ekran birimini 180 derece dönecek şekilde ayarlama desteği.

5.2 Kenar koruma işlevi

Kenar dikişi işlemini ayarladıktan sonra, deformasyon ve bozulma etkisi elde etmek için görüntünün bir kısmı gizlenir.

6, kontrol yöntemi

Cihaz uzaktan kumanda, şase butonları, RS-232 ve merkezi kontrol ile kontrol edilebilir.

Ⅳ Sistem topolojisi
