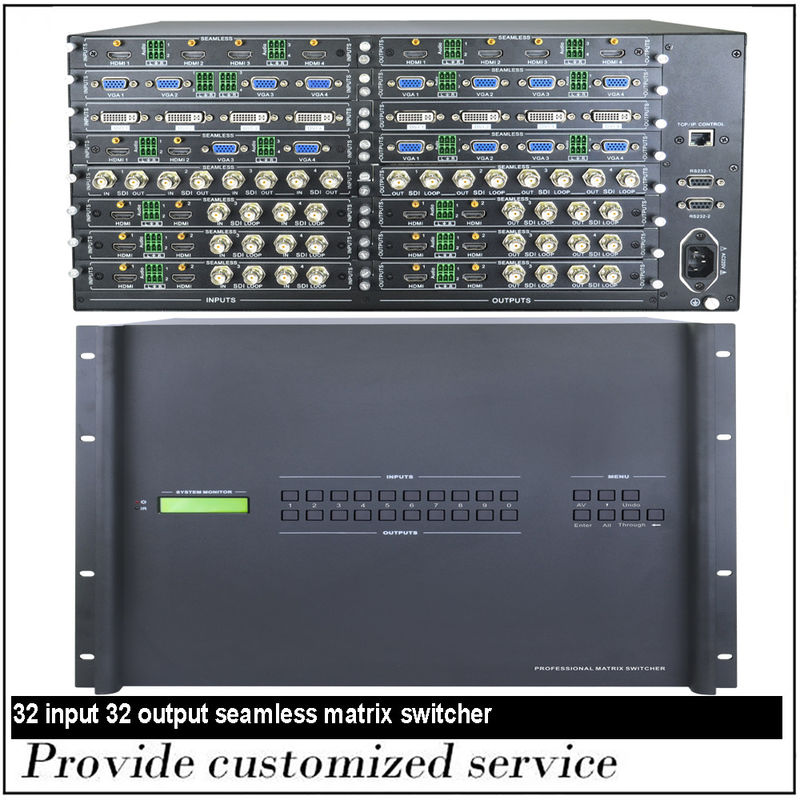

4K 32x32 şasi ile IR uzaktan kumanda RS232 HDMI anahtarı

4K 32x32 HDMI Matrix Switcher Uzaktan kumanda, RS232 ve Ön Kumandalar 4K 32x32 Şasi ile oluşturulmuştur

Açıklamalar:

4K32x32 HDMI Matrix SwitcherHem ses hem de video sinyalleri değiştirir. Bir matris anahtarı olduğundan, herhangi bir girişin herhangi bir çıkışa yönlendirilmesine izin verir; veya aynı girişin tüm çıkışlara yönlendirilmesine veya herhangi bir kombinasyona izin verir.1080p 32x32 HDMI Matrix Switcher, 32 HDMI girişini 32 HDMI çıkışına geçirme ve dağıtma imkanı sunmak için tasarlanmıştırAyrıca kaydetmek ve geri çağırmak için 16 ön ayar var. Ayrıca isteğe bağlı Crestron & Control4 sürücüleri var.

4K 32x32 HDMI Matrix Switcher, günümüzün HDMI (Yüksek Açıklamalı Multimedya Arayüzü) yönlendirmesinin talepleri için üretilen en iyi dijital matris anahtarıdır.Sistemlerinizin HDMI sinyallerini 32 girişten 32 çıkışa yönlendirmek için oluşturulmuştur, bu 32x32 HDMI Matrix Switcher yüksek performans sağlar.

Card Cage şasi 8 giriş yuvası ve 8 çıkış yuvasına sahiptir. HDMI giriş ve HDMI çıkış kartları her kartta 4 HDMI bağlantısı olan 4 portlu HDMI kartlarıdır.Eğer bir tam şasi doldurur 32x32 bir HDMI Switcher yapılandırır. Aşağıda gösterilen bu 32x32 HDMI Matrix Switcher için yapılandırma.

4K 32x32 HDMI Matrix Switcher, HDCP anahtar kimliğini garanti ederek ve el sıkışmasını içten yöneterek, bugünün ticari A / V pazarında entegrasyon için tam HDCP iç yönetimi sağlar.4K 32x32 HDMI Matrix Switcher'ımız, dijital verilerinizin herhangi bir engellenmesini ortadan kaldıracak tam HDCP (Yüksek bant genişliği Dijital İçerik Koruma) iç yönetim sistemi ile birlikte gelir..

II. Özellikler

• 4K 32 HDMI kaynağına kadar 32 ekrana geçiş
• Sık kullanılan yapılandırmalar için kaydetmek için 16-ön ayarları
• HDCP 1.4 ve HDMI geriye dönük uyumlu
• Durum için LCD ön panel
• 3D geçişini destekler
• Yüksek Hızlı HDMI 1.4 Özelliklerini Destekler
• Tam 1080p ve 4K'yi destekler
• DDC iletimi destekler
• Dolby Digital-True HD ve DTS-HD'yi destekliyor
• Uzaktan kumanda, RS-232 ve ön panel düğmeleri ile kontrol
• İsteğe bağlı Kontrol4 Sürücüler
• Üçüncü taraf kontrol sistemlerini dahil etmek için tam RS-232 kontrolü

III. Paket

HDMI Matrix 1 PC

Güç Adaptörü ---------------------------------------------------- 1 PC

Operasyon Kılavuzu 1 PC

Uzaktan kumanda

RS232 Seri Kablo

IV. Özellikler

4K 32x32 HDMI Matrix Switcher Özellikleri:

·I/O kart kartı: 4 - HDMI port/kart

·Giriş bağlantısı: HDMI A kadın; T.M.D.S 2.9V/3.3V, 75 ohm

·Video çıkışı: HDMI A kadın; T.M.D.S 2.9V/3.3V; 75 ohm

·Kazanç: 0 dB

·Çözünürlük: 4K 4'e kadar:2:0 krom

·Kontrol Seçenekleri: Düğmeler, IR uzaktan yönetim ve RS232 (9-pin kadın D bağlantısı)

·Dünya çapında güç kaynağı: 100VAC ~ 240VAC, 50/60Hz; 50W

·Sıcaklık: -10 ~ 50 derece C

·Çalışma Nemliği: 10 ~ 90 derece

·Yönetmelik: CE, FCC ve CCC

4K 32x32 HDMI Matrix Switcher Özellikleri:

· Kazanç: 0 dB

• Video sinyali: HDMI (veya DVI - D)

· Çözüm aralığı: 4K 4'e kadar:2:0 krom

4K 32x32 HDMI Matrix Switcher Girişi:

·Giriş: 32 HDMI

·Giriş bağlantısı: HDMI

·Giriş seviyesi: T.M.D.S. 2.9V/3.3V

·Giriş impedansı: 75 ohm

4K 32x32 HDMI Matrix Switcher çıkışı:

·Çıktılar: 32 HDMI

·Çıkış bağlantısı: HDMI

·Çıktı seviyesi T.M.D.S. 2.9V/3.3V

·Çıkış Impedansı: 75 ohm

Diğer 4K 32x32 HDMI Matrix Switcher özellikleri:

·Giriş kablosu mesafesi: ~ 25 feet AWG24 HDMI 1.4 yüksek hızlı kablo

·Çıkış kablosu mesafesi: ~ 35 feet AWG24 HDMI 1.4 yüksek hızlı kablo

·HDCP Yönetimi: DVI ve HDMI 1.4 standartlarını kullanarak Yüksek bant genişliği Dijital İçerik Koruması (HDCP) ile uyumludur.Dahili HDCP yönetim teknolojisi HDCP anahtar kimlik doğrulama analiz edebilir ve el sıkışmasını içsel olarak gerçekleştirir.

·Seri Kontrol Portu: RS-232, 2 = TX, 3 = RX, 5 = GND pin konfigürasyonu ile 9 pinli dişi D konektörü

· IR uzaktan kumanda: Evet

· Ön panel kontrolü: Düğmeler

Ⅴ: Uygulama Alanlarını Kullanmak:
