Ürün ayrıntıları:
|
| protokol: | Hdcp1.3 protokolünü destekleyin, hdmi1.3 protokolünü destekleyin, dvi1.0 protokolü ile uyumlu | Kazanmak: | 0 dB |
|---|---|---|---|
| Arayüz bant genişliği: | 2,25 Gb/sn (toplam 6,75 Gb/sn, renk başına 2,25 Gb/sn) | Maksimum destek çözünürlüğü: | HDPC:1920x1200P@ 60_24bit, HDTV:1920x1080P@60_36bit |
| Maksimum iletim gecikmesi: | 5nS(±1nS) | Anahtarlama hızı: | 200 ns (maksimum süre) |
| iç direnç: | 50 Ω | ||
| Vurgulamak: | 60HZ Matrix Video Duvar İşlemcisi,HDCP1.3 TV Video Duvar Denetleyicisi,HDCP1.3 Matrix Video Duvar İşlemcisi |
||

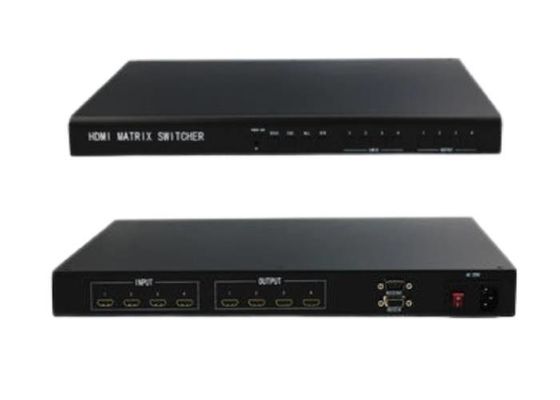

HDCP1.3 HDTV 1920x1080P 60HZ Matrix Video Duvar İşlemcisi 4 In 4 Out
4 In 4 Out HDMI Video Duvar Denetleyicisi
Ürüne Genel Bakış:
Matrix Switcher, yerleşik akıllı kontrole sahip yüksek performanslı profesyonel bir anahtarlama cihazıdır.Senkron geçiş yapmak için kullanılır
ses ve videonun herhangi bir çıkış kanalına her ses ve video giriş sinyali.Cihazın anahtarlama hızını büyük ölçüde artıran benzersiz bir işleme yöntemini benimseyin. Radyo ve televizyon mühendisliğinde, multimedya konferans salonlarında, geniş ekran mühendisliğinde, televizyon öğretiminde, komuta ve kumandada yaygın olarak kullanılan çeşitli kontrol yöntemlerini, anahtarlayıcıların esnek çalışmasını destekleyin. kontrol merkezleri ve diğer yerler;
Özellikleri:
• • • • En yüksek çözünürlüğü destekleyen arabirim bant genişliği 2.25 Gbps (toplam bant genişliği 6.75 Gbps):
• • • • HDPC:1920x1200P@60_24bit;HDTV1920x1080P@60_36bit；
• • • • Olağanüstü güvenlik ve dijital içerik koruması sağlayan hdcp1.3 revizyonu desteği;
• • • • Hızlı anahtarlama işlemini destekler;kızılötesi uzaktan kumanda uzaktan kumandasını destekler;
• • • • Giriş ve çıkış kartları kart işlevini destekler ve yerinde çalışırken değiştirilebilir;
• • • • Temel matris kontrol talimatlarını ve temel matris işlevlerini destekler;
Teknik parametreler :
| video | |
| protokol | Hdcp1.3 protokolünü destekleyin, hdmi1.3 protokolünü destekleyin, dvi1.0 protokolü ile uyumlu |
| Kazanmak | 0 dB |
| Arayüz bant genişliği | 2,25 Gb/sn (toplam 6,75 Gb/sn, renk başına 2,25 Gb/sn) |
| Maksimum destek çözünürlüğü |
HDPC:1920x1200P@ 60_24bit, HDTV:1920x1080P@60_36bit |
| Bit saat titreşimi | <0,15 Tbit |
| Bit yükselme zamanı | <0,3Tbit (%20--80) |
| Biraz düşme zamanı | <0,3Tbit (%20--80) |
| Maksimum iletim gecikmesi | 5nS(±1nS) |
| Anahtarlama hızı | 200 ns (maksimum süre) |
| Video girişi | |
| arayüz | VGA/dvi-d/hdmi-dişi arayüz |
| Sinyal gücü | TMDS +/- 0.4Vpp |
| iç direnç | 50 Ω |
| edid'i girin | Edid canlı yeniden yazılabilir |
| Önerilen maksimum giriş mesafesi | 1920x1080@60'da 40 metreden az (Molex TM kablosu gibi sertifikalı HDMI Özel kablo kullanılması önerilir) |
| Video çıkışı | |
| arayüz | VGA/dvi-d/hdmi-dişi arayüz |
| iç direnç | 50Ω |
| Önerilen maksimum çıkış mesafesi | 1920x1200@60'ta 10 metreden az (Molex TM kabloları gibi HDMI'ya özel sertifikalı kabloların kullanılması önerilir) |
| Kontrol tipi | |
| Seri kontrol arayüzü | Rs-232, 9 pinli erkek ve dişi d tipi arayüz |
| Baud hızı ve protokol | Baud hızı: 9600, veri bitleri: 8 bit, durdurma bitleri: 1, eşlik yok |
| Seri kontrol portu yapısı | 2 = TX, 3 = RX, 5 = GND |
| Şartname | |
| güç kaynağı | 100VAC ~ 240VAC, 50/60 Hz, uluslararası uyarlanabilir güç kaynağı |
| sıcaklık | Depolama ve kullanım sıcaklığı: -20° ~ +70° |
| nem | Depolama ve kullanım nemi: %10 ~ %90 |
| şasi boyutu | Gerçek modele tabidir |
| Ürün ağırlığı | Gerçek modele tabidir |
| Arızalar arasındaki ortalama süre | 30.000 saat |
| Garanti | 1 yıl ücretsiz garanti, ömür boyu bakım |
