5x2 LCD Video Duvar Denetleyicisi USB HDMI VGA Video AV TV İşlemcisi
5x2 Video Duvar Denetleyicisi USB/HDMI/VGA/AV TV işlemcisi 10 TV, LED/LCD Ekran için bir ekran ekleme gösterir
1, Ürün tanıtımı:
5x2 Video Duvar Denetleyicisi USB/HDMI/VGA/AV TV işlemcisi 10 TV, LED/LCD Ekran için bir ekran ekleme gösterir
LCD TV, DID, DLP, Plazma, vb. dahil olmak üzere tüm formatlı sinyalleri yakalamak, AD dönüştürmek, yönlendirmek, dağıtmak için gerçek bir giriş/çıkış modüler video duvar işlemcisi olacak şekilde tasarlanmıştır. sinyal.
Birçok farklı video arabirimine sahip LM-TV10 2x5 Video Duvar Denetleyicisi şunları içerir: HDMI, VGA, AV,ve USB arabirimi aracılığıyla video (RMVB gibi), ses (MP3 gibi), Fotoğraf (JPG gibi) kodunu çözebilir.sesli her video birlikte değiştirilebilir.çıkış HDMI arayüzü, çözünürlük kullanıcı tarafından seçilen 1080P veya 720P'dir.
5x2 Video Duvar Denetleyicisi USB/HDMI/VGA/AV TV işlemcisi 10 TV, LED/LCD Ekran için bir ekran ekleme gösterir
Video Duvar Denetleyicisi olabilir uzaktan kumanda, düğme ve RS232 ile kontrol edilir.
2, Fonksiyon Tanıtımı:
1, Çoklu ekran modeli
Kullanıcı, modüler tasarımı benimsemesi nedeniyle çıkış modüllerini artırabilir veya azaltabilir.Ve tek makine, uyumluluk DVI protokolü ile 25 maksimum HDMI ortak sinyal çıkışı yapabilir.Kaskad bağlantı ile sınırsız bağlantı gerçekleştirebilir;Kullanıcı talebine göre, tek makine 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5 gibi çeşitli çoklu ekran desenleri özelleştirilebilir ,5*2 vb.
2, Giriş sinyali

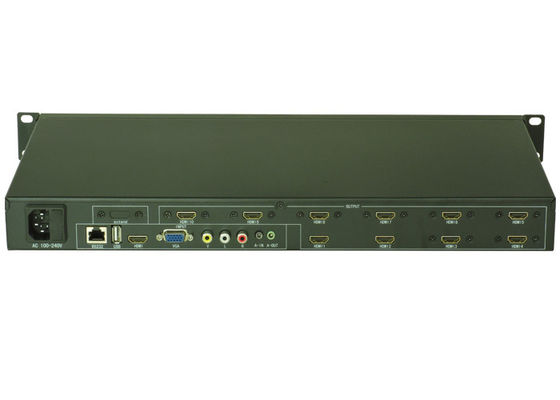

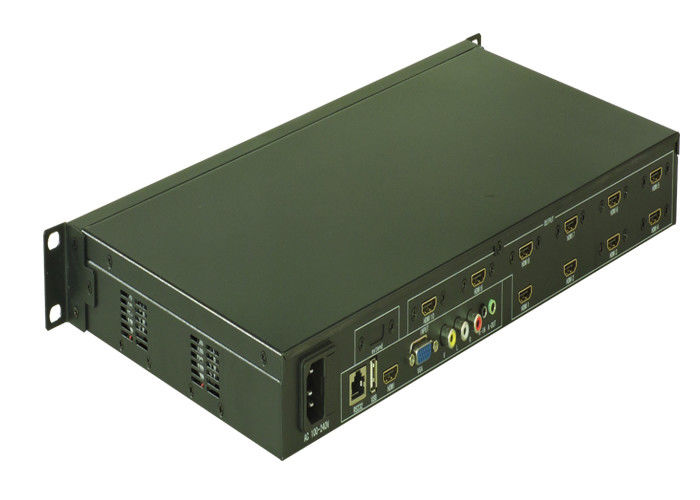

1 kompozit video, 1 VGA, 1 HDMI, 1 USB'den oluşan toplam 4 giriş sinyalini destekleyebilir;ve ses ve video kod çözme işlevine sahip HDMI ve USB arabirimi, kompozit video ve VGA sinyali ilgili ses arabirimini ekler. Dahası, tüm giriş video sinyalleri senkronizasyonda ses çıkışına geçebilir. Arayüz şeması aşağıdadır:
3, Ayna işlevi
Ortak çoklu ekran işlemcisi ile karşılaştırın, her bir tek ekran ünitesine doğru 180 ° ayna devrilme işlevini gerçekleştirebilir.LCD TV, sıradan LCD TV'yi birleştirdiğinde LCD TV sıranın üstüne doğru 180 ° dönerse görüntüyü daha canlı hale getiren LCD bağlantı boşluğunu keskin bir şekilde azaltacaktır.Aşağıda gösterilenler:
Devrilmeden önce Devrilmeden sonra
4, Kenar boşluk işlevi
Kenar boşluğu işlevi olmadan, tüm ortak görüntüleme birimleri, görüntünün vizyonda yırtılmasını ve doğal olmayan hissetmesini sağlayan çerçeve boşluğuna sahiptir; Görüntü, dönüşüm olmadan daha doğal ve canlı ve kenar boş işleminden sonra çizilir. Aşağıdakiler karşılaştırma şemasıdır;
Kenar körleme fonksiyonu olmadan Kenar körleme işleminden sonra
5, USB iletme işlevi
Ürün USB iletimini ve ortak işlevini destekleyebilir. LCD ortak temel işlevini bitirdikten sonra, kullanıcı yalnızca video veya görüntü ortak desen oynatmasını ayarlayabilir. Basit ve kullanışlıdır, bir bilgisayar veya başka bir yayın ekipmanı için ekstra tahsise gerek yoktur, tek yapmamız gereken eklemektir Ürün çoklu ekran işlemimizde USB arayüzünde bir U disk.
- USB, ortak video, resim, MP3, TXT belgesini destekleyebilir;
- Videoyu seçebilir veya seçimi kaldırabilir
- Tüm videolar sırayla oynatmayı veya döngüyü, duraklatmayı, hızı, program listesini destekleyebilir
6, Anahtar İşlev
***9 HDMI çıkışı (3×3, 2×4, 4×2) ile çoklu birleştirme işlevleri
***1 HDMI, 1 DVI, 1 VGA, 1 USB ile çoklu video giriş sinyali
***Destek ayna işlevi
***Destek edage maskesi işlevi
***RS232 ve uzaktan kumanda desteği
| video |
|
| protokol |
Hdcp1.3 protokolünü destekleyin, hdmi1.3 protokolünü destekleyin, dvi1.0 protokolü ile uyumlu |
| Kazanmak |
0 dB |
| Arayüz bant genişliği |
2,25 Gb/sn (toplam 6,75 Gb/sn, renk başına 2,25 Gb/sn) |
| Maksimum destek çözünürlüğü |
HDPC: 1920x1200P@ 60_24bit,
HDTV: 1920x1080P@60_36bit
|
| Bit saat titreşimi |
<0,15 Tbit |
| Bit yükselme zamanı |
<0,3Tbit (%20--80) |
| Biraz düşme zamanı |
<0,3Tbit (%20--80) |
| Maksimum iletim gecikmesi |
5nS(±1nS) |
| Anahtarlama hızı |
200 ns (maksimum süre) |
| Video girişi |
|
| arayüz |
VGA/dvi-d/hdmi-dişi arayüz |
| Sinyal gücü |
TMDS +/- 0.4Vpp |
| iç direnç |
50 Ω |
| edid'i girin |
Edid canlı yeniden yazılabilir |
| Önerilen maksimum giriş mesafesi |
1920x1080@60'da 40 metreden az (Molex TM kablosu gibi sertifikalı HDMI Özel kablo kullanılması önerilir) |
| Video çıkışı |
|
| arayüz |
VGA/dvi-d/hdmi-dişi arayüz |
| iç direnç |
50Ω |
| Önerilen maksimum çıkış mesafesi |
1920x1200@60'ta 10 metreden az (Molex TM kabloları gibi HDMI'ya özel sertifikalı kabloların kullanılması önerilir) |
| Kontrol tipi |
|
| Seri kontrol arayüzü |
Rs-232, 9 pinli erkek ve dişi d tipi arayüz |
| Baud hızı ve protokol |
Baud hızı: 9600, veri bitleri: 8 bit, durdurma bitleri: 1, eşlik yok |
| Seri kontrol portu yapısı |
2 = TX, 3 = RX, 5 = GND |
| Şartname |
|
| güç kaynağı |
100VAC ~ 240VAC, 50/60 Hz, uluslararası uyarlanabilir güç kaynağı |
| sıcaklık |
Depolama ve kullanım sıcaklığı: -20° ~ +70° |
| nem |
Depolama ve kullanım nemi: %10 ~ %90 |
| şasi boyutu |
Gerçek modele tabidir |
| Ürün ağırlığı |
Gerçek modele tabidir |
| Arızalar arasındaki ortalama süre |
30.000 saat |
| Garanti |
1 yıl ücretsiz garanti, ömür boyu bakım |
Büyük/küçük harf tuşuna basın
7, Uzaktan kumanda işlevi
Uzaktan kumanda, çok ekranlı işlemcinin her işlevi için özel özelleştirmedir, uzaktan anahtarlama ile tamamen uyumludur ve pazar bunu satın alamaz. ayarlar, anahtar, ayarlama gibi çoklu ekran işlemcisinin işlevleri. Aşağıdaki resimde gösterildiği gibi:
8, Sistem Topolojisi
