Ürün ayrıntıları:
|
| protokol: | Hdcp1.3 protokolünü destekleyin, hdmi1.3 protokolünü destekleyin, dvi1.0 protokolü ile uyumlu | Arayüz bant genişliği: | 2,25 Gb/sn (toplam 6,75 Gb/sn, renk başına 2,25 Gb/sn) |
|---|---|---|---|
| Maksimum destek çözünürlüğü: | HDPC:1920x1200P@ 60_24bit, HDTV:1920x1080P@60_36bit | Giriş portları: | 4 kanal HDMI |
| Çıkış portları: | 4 kanal HDMI | Renk: | Siyah |
| Vurgulamak: | HDMI1.3 LCD Video Duvar Denetleyicisi,HDPC1.3 LCD Video Duvar Denetleyicisi,FCC HDMI Matrix Denetleyicisi |
||

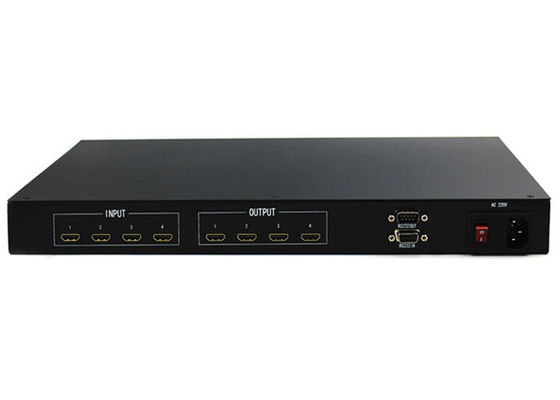

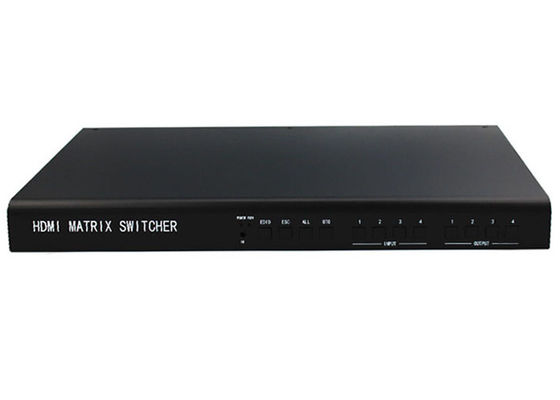

4 In 4 Out Matrix LCD Video Duvar Denetleyicisi HDMI1.3 HDPC1.3 Protokolü
4 In 4 Out HDMI Matrix ve LCD Video Duvar Denetleyicisi
Ürüne Genel Bakış :
Matrix Switcher, yerleşik akıllı kontrole sahip yüksek performanslı profesyonel bir anahtarlama cihazıdır.
Cihazın anahtarlama hızını büyük ölçüde artıran benzersiz bir işleme yöntemini benimseyin.
Özellikleri:
1. Güç kapalı hafıza fonksiyonu ile, kapanma alanı koruması ile;
2. Esnek kontrol modu, kristal düğme paneli çalışması ve çeşitli ortamlarla uyumlu 2 standart rs-232 iletişim arabirimi, kullanıcıların çeşitli uzaktan kumanda cihazlarıyla kullanması için uygun;
3. Yerleşik uluslararası evrensel güç kaynağı;
4, standart 19 inç dolaplarla uyumlu tam metal kasa.
5. Destek matrisi ön panel LCD bekleme logosu ve kontrol yazılımı.
6. Blu-ray dvd ve benzeri gibi ilgili cihazları çözmek için hdcp'yi destekleyin.
Teknik parametreler :
|
video |
|
|
protokol |
Hdcp1.3 protokolünü destekleyin, hdmi1.3 protokolünü destekleyin, dvi1.0 protokolü ile uyumlu |
|
Kazanmak |
0 dB |
|
Arayüz bant genişliği |
2,25 Gb/sn (toplam 6,75 Gb/sn, renk başına 2,25 Gb/sn) |
|
Maksimum destek çözünürlüğü |
HDPC: 1920x1200P@ 60_24bit, HDTV: 1920x1080P@60_36bit |
|
Bit saat titreşimi |
<0,15 Tbit |
|
Bit yükselme zamanı |
<0,3Tbit (%20--80) |
|
Biraz düşme zamanı |
<0,3Tbit (%20--80) |
|
Maksimum iletim gecikmesi |
5nS(±1nS) |
|
Anahtarlama hızı |
200 ns (maksimum süre) |
|
Video girişi |
|
|
arayüz |
VGA/dvi-d/hdmi-dişi arayüz |
|
Sinyal gücü |
TMDS +/- 0.4Vpp |
|
iç direnç |
50 Ω |
|
edid'i girin |
Edid canlı yeniden yazılabilir |
|
Önerilen maksimum giriş mesafesi |
1920x1080@60'da 40 metreden az (Molex TM kablosu gibi sertifikalı HDMI Özel kablo kullanılması önerilir) |
|
Video çıkışı |
|
|
arayüz |
VGA/dvi-d/hdmi-dişi arayüz |
|
iç direnç |
50Ω |
|
Önerilen maksimum çıkış mesafesi |
1920x1200@60'ta 10 metreden az (Molex TM kabloları gibi HDMI'ya özel sertifikalı kabloların kullanılması önerilir) |
|
Kontrol tipi |
|
|
Seri kontrol arayüzü |
Rs-232, 9 pinli erkek ve dişi d tipi arayüz |
|
Baud hızı ve protokol |
Baud hızı: 9600, veri bitleri: 8 bit, durdurma bitleri: 1, eşlik yok |
|
Seri kontrol portu yapısı |
2 = TX, 3 = RX, 5 = GND |
|
Şartname |
|
|
güç kaynağı |
100VAC ~ 240VAC, 50/60 Hz, uluslararası uyarlanabilir güç kaynağı |
|
sıcaklık |
Depolama ve kullanım sıcaklığı: -20° ~ +70° |
|
nem |
Depolama ve kullanım nemi: %10 ~ %90 |
|
şasi boyutu |
Gerçek modele tabidir |
|
Ürün ağırlığı |
Gerçek modele tabidir |
|
Arızalar arasındaki ortalama süre |
30.000 saat |
|
Garanti |
1 yıl ücretsiz garanti, ömür boyu bakım |
Uygulama şeması:
