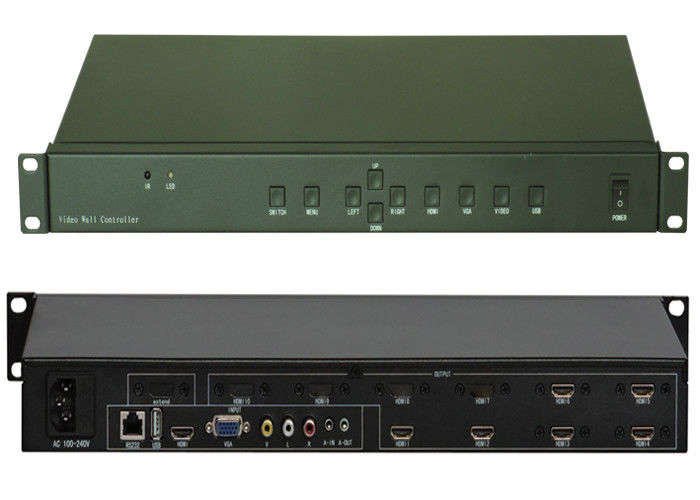

RS232 Kontrollü 3x2 LCD Video Duvar Kontrol Cihazı 1 Giriş 6 Çıkış

RS232 Kontrollü 3x2 LCD Video Duvar Kontrol Cihazı 1 Giriş 6 Çıkış

RS232 kontrollü 1 giriş 6 çıkışlı LCD video duvar denetleyicisi

1, Ürün tanıtımı:

BOX, özellikle LCD TV'yi hedefleyen, Ultra dar yan LCD ekran, projektör, kullanıcı talebine göre 2 ila 25 HDMI çıkış dikişini özelleştirebilen ve kaskad ile sınırsız eklemi özelleştirebilen bir HD çoklu ekran işlemcisidir. tanım işleme çipi, bu nedenle çıkış veya giriş için 1080P sinyalini destekleyebilir ve bu arada 1 kompozit videoyu, 1 VGA, 1USB, 1 HDMI girişini destekleyebilir ve tüm giriş sinyalleri çoklu ekran işlem ekranına, sese ve ilgili duruma geçebilir video da aynı anda çıktı.

2, Fonksiyon Tanıtımı:

1, Çoklu ekran modeli

TK-BOX'un modüler tasarımı benimsemesi nedeniyle kullanıcı çıkış modüllerini artırabilir veya azaltabilir.Ve tek makine, uyumluluk DVI protokolü ile 25 maksimum HDMI ortak sinyal çıkışı yapabilir.Kaskad bağlantı ile sınırsız bağlantı gerçekleştirebilir;Kullanıcı talebine göre, tek makine 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5 gibi çeşitli çoklu ekran desenleri özelleştirilebilir ,5*2 vb.

2, Giriş sinyali

1 kompozit video, 1 VGA, 1 HDMI, 1 USB'den oluşan toplam 4 giriş sinyalini destekleyebilir;ve ses ve video kod çözme işlevine sahip HDMI ve USB arabirimi, birleşik video ve VGA sinyali ilgili ses arabirimini ekler. Dahası, tüm giriş video sinyalleri senkronizasyonda ses çıkışına geçebilir. Arayüz şeması aşağıdadır:

3, Ayna işlevi

Ortak çok ekranlı işlemci ile karşılaştırın, TK-BOX, her bir tek ekran birimine doğru 180° ayna ters çevirme işlevi gerçekleştirebilir.LCD TV, kullanıcı sıradan LCD TV'yi birleştirdiğinde sıranın üstüne doğru 180 ° dönerse görüntüyü daha canlı hale getiren LCD eklem boşluğunu keskin bir şekilde azaltacaktır.Aşağıda gösterilenler:

Devrilmeden önce Devrilmeden sonra

4, Kenar boşluk işlevi

Kenar boşluğu işlevi olmadan, tüm ortak görüntüleme birimleri, görüntünün vizyonda yırtılmasını ve doğal olmayan hissetmesini sağlayan çerçeve boşluğuna sahiptir; Görüntü, dönüşüm olmadan daha doğal ve canlı ve kenar boş işleminden sonra çizilir. Aşağıdakiler karşılaştırma şemasıdır;

Kenar körleme fonksiyonu olmadan Kenar körleme işleminden sonra

3, Sistem Topolojisi
