Ürün ayrıntıları:
|
| Giriş Arayüzü: | 4 HDMI girişi | Çözünürlük: | HDMI, geriye dönük uyumlu maksimum 3840*2160@60HZ çözünürlüğü destekler |
|---|---|---|---|
| Çıkış Arayüzü: | 2 ila 16 HDMI bağlantı noktası çıkışı, aynı anda ses ve video çıkışını desteklemek için özelleştiril | Çıkış çözünürlüğü: | 1024*768@60HZ，1280*800@60HZ，1280*720@60HZ，1920*1080@60HZ，1920*1200@60HZ，Çözünürlük değiştirilebilir |
| Giriş gerilimi: | 100 ila 240V AC voltaj; | Ekran modu: | 2x2,3x3,4x4,3x4,2x3,2x4,2x5,2x6, özel yapım |
| Ürün Boyutu(3U): | 440mm(uzun)x310mm(genişlik)x133mm(yüksek) | Ürün ağırlığı: | 7.5Kg |
| Güç tüketimi: | Maksimum 70W | ||
| Vurgulamak: | 4K 60HZ LCD Video Duvar Denetleyicisi,70W LCD Video Duvar Denetleyicisi,240V 4K Video Duvar Denetleyicisi |
||

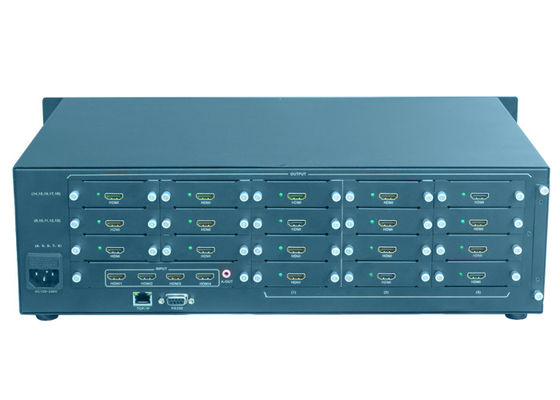

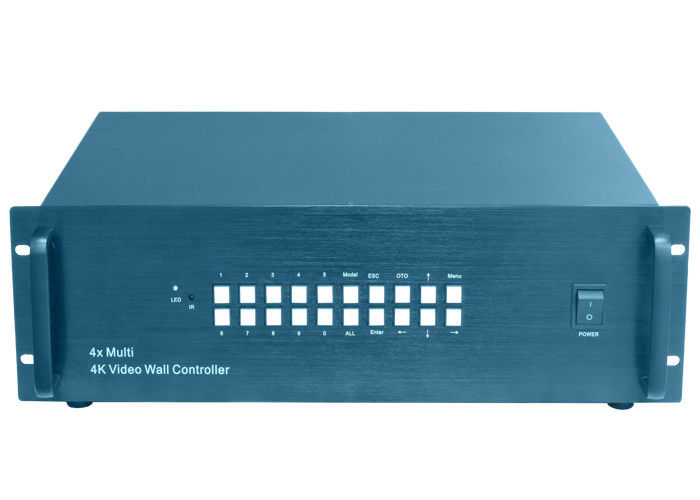

4K 60HZ LCD Video Duvar Kontrol Cihazı 4 HDMI Sinyal Girişi 16 Çıkış
4 Girişli 16 Çıkışlı 4K HDMI Matrix & Video Wall Controller
entegre işlemci Giriş:
Ürün, çok işlevli bir 4K matris ekleme entegre işlemcidir, Ana işlevi, geleneksel arasında serbest geçişi gerçekleştirmektir.
4K video duvar denetleyicisi ve matrisi, çift kullanımlı bir makinenin etkisini elde eder.Yalnızca 16 kanallı 4K video duvar denetleyicisi değil, aynı zamanda
aynı zamanda 4'ü 16 çıkışlı bir matris değiştirici.Ürün 4 kanallı 4K HDMI sinyal girişini destekler ve 16 kanala kadar
HDMI sinyal çıkışı.
Ekleme modunda MxN çıkışı desteklenir ve 4 4K giriş sinyali serbestçe değiştirilebilir.Tüm giriş sinyalleri, birleştirme ekranı için büyük ekrana değiştirilebilir ve ses ve ilgili video senkronize olarak çıkarılır.Matris modunda, giriş ve çıkışın isteğe bağlı olarak değiştirilmesini destekler, kesintisiz geçiş işlevini destekler ve siyah ekran olmadan hızlı geçişi gerçekleştirir.Matris, aynı anda bir ekranda 4 girişi görüntüleyen 4 ekranlı önizleme işlevini de destekler.
Üstün fonksiyonları ile ürün, çeşitli video gözetim projeleri, büyük ölçekli birleştirme projeleri, sergi salonları, kontrol merkezleri vb. için uygundur.
Özellikleri:
***4 HDMI girişi, 2 HDMI2.0, 2 HDMI1.4, 4K60HZ'ye kadar, geriye dönük uyumluluk desteği;
***16 çıkışa kadar destekler, çıkış çözünürlüğü 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ (birleştirme) destekler, çıkış çözünürlüğü değiştirilebilir;
***Kart tipi ekleme ve matris hepsi bir arada makine, serbest geçişi gerçekleştirmek için bir anahtar;
***Ekleme modu, özel MxN eklemeyi destekler;
***Herhangi bir görüntü birimi görüntüsünün 180 derecelik dönüş işlevini destekleyin ve üst LCD ekranı ters çevirmek için destekleyin;
***Kenar koruma işlevi, ekleme modu yatay ve dikey ekleme ayarını destekler;
***Matris modu, kesintisiz geçiş işlevini destekler;
***Matris modu, herhangi bir çıkış 4 ekran bölünmüş ekranı destekler;
***Destek uzaktan kumanda, RS232, TCP-IP (özelleştirilmiş), şasi düğmesi kontrolü;
***Standart 3U şasi, doğrudan standart kabine monte edilebilir;
Şartname :
1,Giriş ve çıkış sinyali
4 HDMI sinyal girişi desteği, giriş sinyali kasa düğmeleri ve uzaktan kumanda ile değiştirilebilir, en yüksek çözünürlük 4K@60HZ'yi destekler;
16'ya kadar HDMI sinyal çıkışını destekler ve çıkış çözünürlüğü 1920x1080@60HZ, 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ'yi destekler; serbestçe geçiş yapılabilir.
2, Matris ekleme işlevi entegre
Ürün, matris ve ekleme işlevlerini bütünleştirir.Geleneksel 16 kanallı video duvar denetleyicisi veya 4 girişli ve çok çıkışlı matris anahtarlayıcı olarak kullanılabilir.Kullanıcı, uzaktan kumanda veya kasa düğmeleri aracılığıyla istediği moda serbestçe geçebilir.
3, Matris işlevi
Ürün matrisi işlevi, giriş ve çıkışın isteğe bağlı olarak değiştirilmesini gerçekleştirebilen geleneksel matrisin serbest anahtarlama işlevine sahip 4 girişli çok çıkışlı bir matristir ve ayrıca bir üzerinde 4 giriş sinyali görüntüleyebilen önizleme işlevine sahiptir. ekran.Ek olarak, matris ayrıca kesintisiz geçiş, geçiş sırasında gecikme yok, siyah ekran yok, basit ve hızlı çalışma işlevine de sahiptir.
4, Ekleme işlevi
Ürünün ekleme işlevi, modüler bir tasarım yöntemini benimser.Çıkış modülleri, kullanıcı ihtiyaçlarına göre eklenebilir veya azaltılabilir.Tek bir makine maksimum 16 HDMI sinyal birleştirme çıkışı elde edebilir.Kullanıcı ihtiyaçlarına göre tek bir makine özelleştirilebilir 2x2, 3x3, 1x2, 2x3, 3x2, 2x4, 4x2, 2x5, 5x2 gibi çeşitli ekleme modları.
5,Kızılötesi uzaktan kumanda
Uzaktan kumanda, basit ve kullanışlı olan matris modunda herhangi bir ekleme modunu veya giriş ve çıkışın keyfi geçişini ayarlamak için kullanılabilir.
6,Kasa düğmesi kontrolü
Şasi kontrolü aracılığıyla matris modunu veya ekleme modunu hızlı bir şekilde değiştirebilirsiniz;Herhangi bir ekleme modunu ayarlayabilir veya matris modunun giriş ve çıkışının keyfi olarak değiştirilmesini gerçekleştirebilirsiniz.
7,ana bilgisayar kontrolü
Ana bilgisayar yazılımını seri bağlantı noktası üzerinden bağlayarak, herhangi bir ekleme modunu veya matris modunda giriş ve çıkışın rastgele anahtarlanmasını tek bir tuşla ayarlayabilirsiniz.
8,Merkezi kontrol
Ürün matrisi ekleyen hepsi bir arada makine, yaygın olarak kullanılan kontrol kodlarını açar.Kullanıcılar, kontrol kodlarını ihtiyaçlarına göre merkezi kontrol sistemine yazabilir ve merkezi kontrol için merkezi kontrolü kullanabilir;
| Kalem | Özellikfiksasyon |
| HDMI girişi | |
| Arayüz | HDMI(HDCP1.3 ve DVI1.0'ı destekler) |
| Çözünürlük | 1920*1080@60Hz'e kadar |
| Renk | 24bit,16.77M |
| DVI girişi | |
| Arayüz | DVI(DVI1.0'ı destekler) |
| Çözünürlük | 1920*1080@60Hz'e kadar |
| Renk | 24bit,16.77M |
| VGA girişi | |
| Arayüz | DB15 |
| Çözünürlük | 800*600 ila 1920*1080@60Hz |
| AV girişi | |
| Arayüz | RCA |
| Kimlik | Oto |
| Standart | PAL,NTSC |
| USB | |
| Video | RM,RMVB,AVI,WMV,MOV,MP4,FLV,MPG,DAT,MPEG ve benzeri, 1080P'ye kadar çözünürlük |
| Ses | MP3, WMA, FLAC ve benzeri |
| Resim | JPG, BMP, PNG |
| Metin | txt |
| Ses girişi | VGA video için uygun |
| Ses çıkışı | Çıkış videosu için uygun |
| HDMI çıkışı | 1024*768@60hz,720P@60Hz,1080P@60Hz |
| kontrolör | Uzak, düğme tuşu, RS232 seri bağlantı noktası |
| Güç | Giriş: DC 12V 3A |
| Boyut (paket) |
4 Bağlantı Noktası: 340mm(U)x200mm(G)x60mm(Y) 5~10 Bağlantı Noktası: 420mm(U)x243mm(G)x60mm(Y) |
| Ağırlık |
4 bağlantı noktası: 1,6 Kg 5~10 bağlantı noktası: 2,5 KG |
Ürün topolojisi
