Ürün ayrıntıları:
|
| Renk derinliği: | 8 bit | Renk Alanı: | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
|---|---|---|---|
| Video Çözünürlükleri: | 3840x2160@30Hz,1920x1080@50/60Hz, | esd koruması: | İnsan vücudu Modeli： ±8kV (Hava aralığı deşarjı), ±4kV (Temas deşarjı) |
| Çalışma sıcaklığı: | 0°C ~ 40°C / 32°F ~ 104°F | Depolama sıcaklığı: | -20°C ~ 60°C / -4°F ~ 140°F |
| Vurgulamak: | 60hz Quad Hdmi Multiviewer,4x1 Quad Hdmi Multiviewer,Sorunsuz Switcher Fonksiyonu HDMI Multiviewer |
||
Full 1080P ve 3D 4k@60hz 4x1 dörtlü hdmi çoklu görüntüleyici 4k, HDMI Kesintisiz Değiştirici İşlevli
1. Giriş:
HDMI 4x1 Dörtlü Çoklu Görüntüleyici, dört HD ekran segmentasyonu ve kesintisiz geçiş çıkış anahtarı ile yüksek performans sağlar.
Aynı ekranda 4HD dijital video sinyalini görüntüleyebilir ve çeşitli video segmentasyonuna, kesintisiz geçişe sahiptir.
4 HD giriş sinyali eşzamanlı olarak.Anahtarın kontrol yöntemleri esnektir, buton ve IR kontrolü ile değiştirilebilir.
Büyük projelerde, toplantı salonlarında ve diğer mekanlarda kullanılabilen, çok pratik ve sağlam bir anahtardır ve kurulumu kolaydır.
2. Özellikler:
***Uyumlu HDMI 1.3a, HDCP 1.2, giriş uyumlu DVI 1.0 sürümü;
***IR kontrolünü destekleyin;
***4 HDMI girişi, 1 HDMI çıkışı desteği;
***4 kanal HDMI sinyal ekranı segmentasyonunu destekleyin;
***4 kanal HDMI sinyali kesintisiz geçiş desteği;
***1080P/60Hz'e kadar en yüksek çözünürlüğü destekler;
***Destek çözünürlüğü: 1080P, 720P, 1080i, 1024*768, 1360*768 ve benzeri;
***Destek ses çıkış formatı: PCM2.0;
***Standart 26AWG kablo desteği, 15m/49ft'ye kadar giriş, 15m/49ft'e kadar çıkış;
***DC 12 V/2 A güç adaptörü;
***Full 1080P ve 3D 4k@60hz 4x1 dörtlü hdmi çoklu görüntüleyici 4k, HDMI Kesintisiz Anahtarlama İşlevli;
3. Özellikler
| Teknik | |
| HDMI Uyumluluğu | HDMI1.4b |
| HDCP Uyumluluğu | HDCP1.4 |
| Video Bant Genişliği | 10.2Gb/sn |
| Video Çözünürlükleri | 3840x2160@30Hz,1920x1080@50/60Hz,1280x720@50/60Hz,1920x1200@60Hz,1024x768@60Hz |
| Renk derinliği | 8 bit |
| Renk Alanı | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| Analog Ses Formatları | LPCM2.0 44,1KHz 48KHz |
| ESD Koruması |
İnsan vücudu Modeli: ±8kV (Hava aralığı deşarjı) , ±4kV (Kontak deşarjı) |
| Bağlantılar | |
| Giriş portları |
4x HDMI Tip A [19-pin dişi] 1x SEVICER [Mikro USB, Güncelleme bağlantı noktası] |
| Çıkış portları |
1x HDMI Tip A [19-pin dişi] 1x VGA [VGA-D] 1x Ses [3,5 mm Stereo Mini jak] |
| Mekanik | |
| Konut | Metal Muhafaza |
| Renk | Siyah |
| Boyutlar | 185 mm (G)×128 mm (D)×20 mm (Y) |
| Ağırlık | 595g |
| Güç kaynağı |
Giriş: AC100~240V 50/60Hz, Çıkış: DC12V/1A (ABD/AB standartları, CE/FCC/UL sertifikalı) |
| Güç tüketimi | 7,68W (maks) |
|
İşletme Sıcaklık |
0°C ~ 40°C / 32°F ~ 104°F |
| Depolama sıcaklığı | -20°C ~ 60°C / -4°F ~ 140°F |
| Bağıl nem | %20~90 Bağıl Nem (yoğuşmasız) |
| Ürün adı | Full 1080P ve 3D 4k@60hz 4x1 dörtlü hdmi çoklu görüntüleyici 4k, HDMI Kesintisiz Değiştirici İşlevli |
4.Çalıştırma Kontrolleri ve İşlevleri HDMI ile tam 1080P ve 3D 4k@60hz 4x1 dörtlü hdmi çoklu görüntüleyici 4k
Sorunsuz Switcher İşlevi

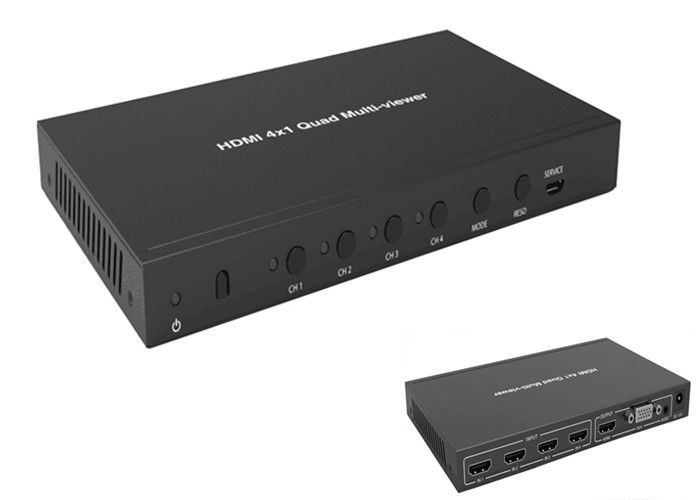

4.1 Ön Panel
| Sayı | İsim | İşlev açıklaması |
| 1 | GÜÇ LED'i |
Ünite açıldığında LED yeşil yanacaktır. çalışıyor, ünite bekleme modundayken kırmızı. |
| 2 | kızılötesi | IR alıcı penceresi.Yalnızca bu cihazın uzaktan kumanda sinyalini kabul eder. |
| 3 | CH1/CH2/CH3/CH4 düğmesi | Giriş kanalı düğmesini seçer (Lütfen “6. Görüntüleme Modları” ayrıntılı açıklamasına bakın). |
| 4 | MOD düğmesi | Döngüsel seçim görüntüleme modu çıkışı için bu düğmeye basın (Lütfen “6. Görüntüleme Modları” ayrıntılı açıklamasına bakın).Bu düğmeye 5 saniyeye kadar basın, çıktı ekranı tam ekran ve eşit oranlı görüntüdür. |
| 5 | RESO | Bisiklete binme, farklı çıkış çözünürlüğü seçin.Pencere ekran çerçevesini açmak veya kapatmak için bu düğmeye 5 saniyeye kadar basın. |
| 6 | HİZMET portu | Firmware güncellemesi kullanıldı.(Yalnızca üretimde kullanılır.) |

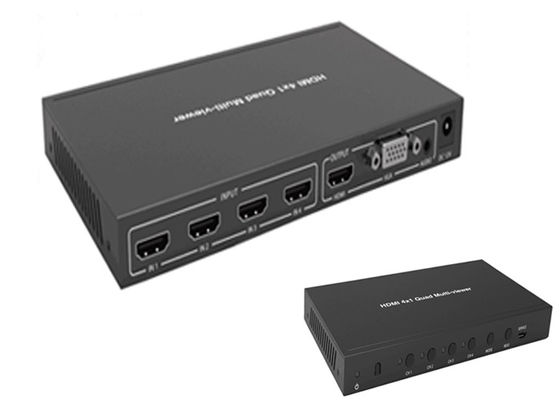

4.2 Arka Panel
| Sayı | İsim | İşlev açıklaması |
| 1 | HDMI GİRİŞİ |
DVD gibi HDMI kaynak cihazına bağlanın oyuncu veya PS4. |
| 2 | HDMI ÇIKIŞI |
TV veya TV gibi HDMI görüntüleme cihazına bağlanın. HDMI kablolu projektör. |
| 3 | VGA ÇIKIŞI | VGA çıkış bağlantı noktası, bu bağlantı noktası çıkış sinyali, HDMI çıkış bağlantı noktasıyla aynıdır. |
| 4 | SES ÇIKIŞI |
Analog ses çıkış bağlantı noktası.(Not: HDMI çıkışı MODE 1 ise, ses çıkışı video içeriğini takip eder. HDMI çıkışı MODE 2/3/4/5 ise, ses çıkışını seçmek veya kullanmak için CH1/CH2/CH3/CH4'e 5 saniyeye kadar basın. çevrimsel seçim ses çıkışına uzaktan kumanda.Varsayılan durum CH1 ekranıdır ses çıkışı.) |
| 5 | DC 12V | 12V/1A DC güç kaynağını üniteye takın ve adaptörü bir AC çıkışına bağlayın. |
Full 1080P ve 3D 4k@60hz 4x1 dörtlü hdmi çoklu görüntüleyici 4k, HDMI Kesintisiz Değiştirici İşlevli
