PIP'li HDMI 2x1 Çoklu Görüntüleyici

1.Tanıtım

Bu ürün, yüksek performanslı 2'ye 1 Çoklu Görüntüleyicidir.Bir ekranda iki Yüksek tanımlı giriş kaynağı görüntüsünü destekler.

Çoklu Görüntüleyici olarak tek ekranda 4 modda görüntülenebilir.

2.Özellikleri

1. HDMI 1.3a, HDCP 1.2； ile uyumlu

2. Çoklanmış HDMI 2 giriş ve 1 çıkış ve 4 ekran modunu destekler；

3. 1080p'ye kadar Yüksek Çözünürlüğü destekler；

4. Ölçekleyici yukarı, ölçekleyici aşağı işlevini destekleyin;

5. Çoklu çıkış çözünürlüğünü destekleyin;

6. Dijital ses formatı LPCM/AC3/DTS'yi destekleyin

3.paket

• HDMI 2x1 Çoklu Görüntüleyici -------------------------------------------------- ---------------- 1 BİLGİSAYARS
• 5V1A DC Güç adaptörü ---------------------------------------------- ------------------- 1 PARÇA
• Kullanım kılavuzu ------------------------------------------------ ------------------------- 1 PARÇA

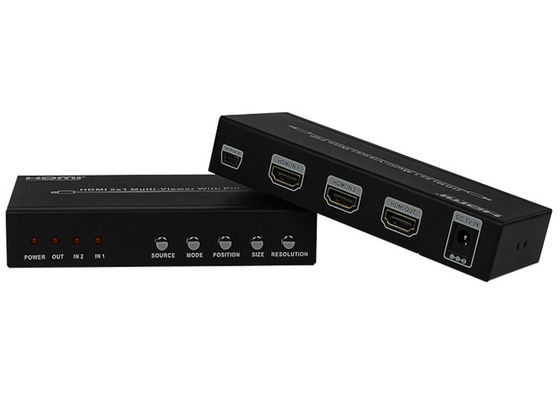

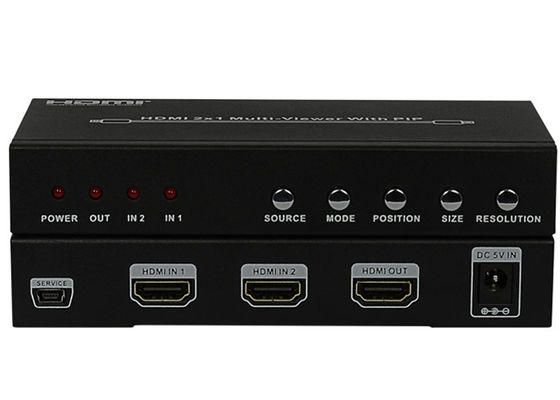

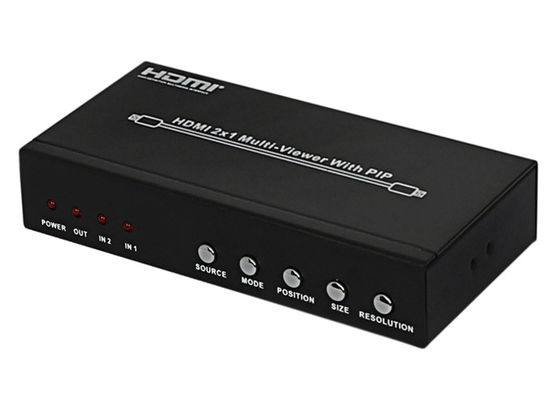

4.PIP'li HDMI 2x1 Çoklu Görüntüleyici için Ürünlerin resmi:

5. Özellikler

1.Video Bant Genişliği 225 MHz[6.75Gbps]

2.Giriş Bağlantı Noktaları 2 × HDMI (Dişi tip)

3.Çıkış Bağlantı Noktaları 1 × HDMI (Dişi tip),

4.Ses çıkışı PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1

5.Giriş Çözünürlüğü 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz,1080i50/60Hz,

1080p24/30/50/60Hz,800x600@60, 1024x768@60,1280x720@60,1920x1080@60;

Çıkış Çözünürlüğü 1080p,1080i,720p,1024x768,1360x768

6.ESD Koruma İnsan Vücudu modeli: ±8 kV (hava boşluğu deşarjı) ±4 kV (kontak deşarjı)

7. Güç Kaynağı 5V/1A DC (ABD/AB standartları, CE/FCC/UL sertifikalı)

8. Boyutlar 70 mm (G)×140mm (D)×25 mm (Y)

9. Ağırlık 300 gr

10. Şasi Malzemesi Metal

11. Serigrafi Rengi Siyah

12. Çalışma Sıcaklığı 0 °C~40 °C/ 32 °F~104 °F

13. Depolama Sıcaklığı −20 °C ~ 60 °C/−4 °F ~140 °F

14. Bağıl Nem %20~90 Bağıl Nem (yoğuşmasız)

15. Güç Tüketimi (Maks) 10W

6.Operasyon kontrolleri ve Fonksiyonlar

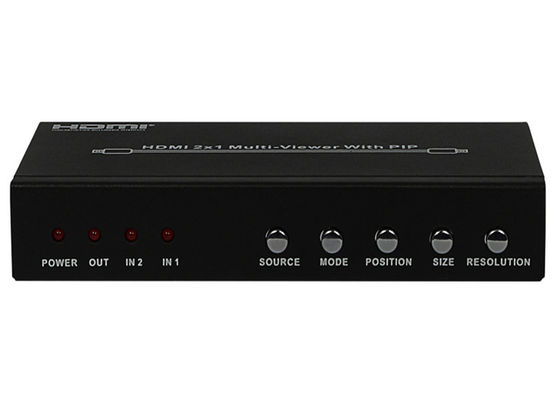

Ön panel

• GÜÇ LED'i: Bu kırmızı LED, cihaz güç kaynağına bağlandığında yanar.
• ÇIKIŞ LED'i: Bu kırmızı LED, TV ilgili HDMI çıkışını taktığında yanar

Liman.

• İÇİNDE2 LED: Bu kırmızı LED, ana görüntü olarak HDMI IN2 seçildiğinde yanar.
• benn1 LED: Bu kırmızı LED, ana görüntü olarak HDMI IN1 seçildiğinde yanar.
• KAYNAK: Giriş kaynağını ana görüntü olarak seçmek için düğmeye basın, LED ilgili giriş kaynağını gösterecektir.
• MOD: Görüntüleme modunu seçmek için düğmeye basın. ※ Açıklamaya bakın 1.
• KONUM: PIP modundayken alt görüntünün konumunu seçmek için düğmeye basın.
• BOY: PIP modundayken alt görüntünün boyutunu seçmek için düğmeye basın.
• ÇÖZÜM: Çıkış çözünürlüğünü seçmek için düğmeye basın.

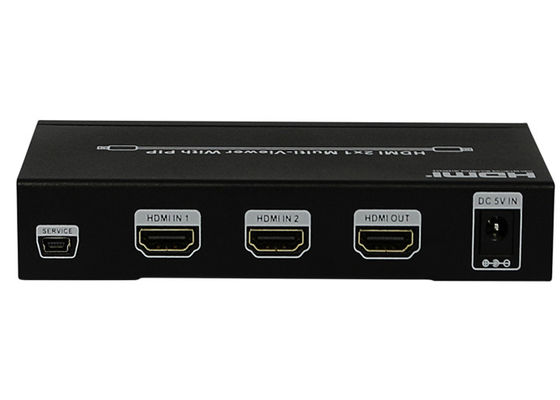

Arka panel

• HİZMET: RS232 aracı ile bilgisayara bağlanır ve ana bilgisayar yazılımı ile kontrol edilir.
• HDMI GİRİŞİ1: Bu yuva, DVD, PS3'ten HDMI kaynak çıkışını bağladığınız yerdir.
• HDMI GİRİŞİ2: Bu yuva, DVD, PS3'ten HDMI kaynak çıkışını bağladığınız yerdir.
• HDMI ÇIKIŞI: Bu yuva, HDTV'yi veya monitörü HDMI kablosuyla bağladığınız yerdir.
• DC 5V İÇİNDE: 5V DC güç kaynağını üniteye takın ve adaptörü AC duvar prizine bağlayın.

7. NSeyazı 1 Mod Tanıtımı:

1.Mod 1: Tek görünüm modu

2. Mod 2: PIP modu

3. Mode3: POP modu A

4. Mod 4: POP modu B

8.Uygulama Örneği
