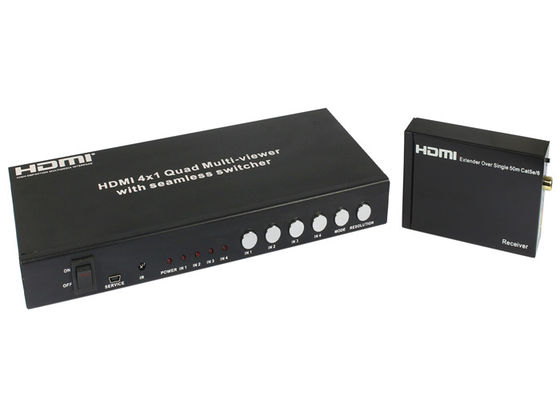

UTP Extender HDMI 4x1 Dörtlü Çoklu Görüntüleyici, Kusursuz RS232 ve IR Anahtar Komutlu

Sorunsuz RS-232 ve IR anahtar komutu ile HDMI 4x1 Dörtlü Çoklu Görüntüleyici

1. Giriş:

Bu ürün, kesintisiz anahtarlayıcıya sahip yüksek performanslı 4'e 1 Dörtlü Çoklu Görüntüleyicidir.

Bir ekranda dört Yüksek tanımlı giriş kaynağı ekranını destekler ve üç

çoklu görünüm efekti modu.Bir anahtarlayıcı olarak, dört HD girişi sorunsuz bir şekilde serbestçe değiştirebilir.

Ürün, ön panel buton kontrolü, IR kontrolü, RS232 kontrolü vb. aracılığıyla çeşitli şekillerde kontrol edilebilir.

Ürün, aynı anda HDMI kaynak sesi çıkışı için bir S/PDIF bağlantısı sağlar.

Ayrıca, bu prodcut'ın temel versiyonu ve genişletici versiyonu vardır.

Extender versiyonu, Çift yönlü IR kontrolü ile video ve ses sinyallerini tek bir 50m CAT5e/6 üzerinden uzatabilir.

2. Özelliks:

1. HDMI 1.3a, HDCP 1.2 ile uyumlu；

2. Çoklanmış HDMI 4 giriş ve 1 çıkışı destekler；

3. 1080p Yüksek Çözünürlüklü çözünürlüğe kadar destekler；

4. 4by1 Quad Çoklu görüntüleyiciyi ve kesintisiz anahtarı destekler；

5.Support ölçekleyici yukarı, ölçekleyici aşağı işlevi;

6. Çoklu çıkış çözünürlüğünü destekleyin；

7.Support dijital ses formatı LPCM/AC3/DTS

8.Destek düğmesi, IR, RS232 vb çeşitli kontrollü yollar；

9. IR sistemi, kaynağın ekran sonunda kontrol edilmesini sağlar；

10.HDMI Ses/Video ve IR sinyallerinin iletilmesine izin verir

tek bir Cat5e/6 kablosu üzerinden(Genişletici Sürüm).

11.HDMI 4x1 Dörtlü Çoklu Görüntüleyici, Kesintisiz RS-232 ve IR anahtar komutu ile.

3. Özellikler:

Video Bant Genişliği------------------------------------------------ ----2.25Gb/sn

Giriş Bağlantı Noktaları------------------------------------------------ -------------4 × HDMI (Dişi tip),1x RS232;

Çıkış Portları------------------------------------------------ -----------1 × HDMI (Dişi tip),1xRCA,1xUTP(Genişletici sürüm)

Ses çıkışı------------------------------------------------ -----------PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1

Giriş Çözünürlüğü------------------------------------------------ -------480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz,

1080i50/60Hz,1080p24/30/50/60Hz,800x600@60,

1024x768@60,1280x720@60,1920x1080@60;

Çıkış Çözünürlüğü------------------------------------------------ ----1080p,1080i,720p,1024x768,1360x768

ESD Korumalı İnsan Vücudu modeli--------------------------------±8 kV (hava boşluğu deşarjı)

±4 kV (kontak deşarjı)

Güç kaynağı------------------------------------------------ ---------12 V/2.5A DC (ABD/AB standartları, CE/FCC/UL sertifikalı)

Boyutlar------------------------------------------------ -----------118mm(G) X 250mm (D) X 32mm(Y)

Ağırlık ------------------------------------------------- -----------------750 gr

Şasi Malzemesi------------------------------------------------ ------- Metal

Serigrafi Rengi------------------------------------------------ -------- Siyah

Çalışma sıcaklığı------------------------------------------------ 0 °C~40 °C/ 32 °F~104 °F

Depolama sıcaklığı ------------------------------------------------ ---−20 °C ~ 60 °C/−4 °F ~140 °F

Bağıl nem ------------------------------------------------ --------20~90 % RH (yoğuşmasız)

Güç tüketimi ------------------------------------------------ -----10W

Ürün adı------------------------------------------------ -------------- Sorunsuz RS-232 ile HDMI 4x1 Dörtlü Çoklu Görüntüleyici

ve IR anahtarı komutu

4. Bağlantı Şeması

Sorunsuz RS-232 ve IR anahtar komutu ile HDMI 4x1 Dörtlü Çoklu Görüntüleyici
