Ürün ayrıntıları:
|
| Giriş Bağlantı Noktaları: | 16 × HDMI (Dişi tip),1x RS232 | Çıkış Portları: | 1 × HDMI (Dişi tip), |
|---|---|---|---|
| Ses çıkışı: | PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1 | Giriş Çözünürlüğü: | 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz, 1080i50/60Hz,1080p 24/30/50/60Hz,800x600@60, 1024x7 |
| Çıkış Çözünürlüğü: | 1080p,1080i,720p,1024x768,1360x768 | ESD Koruması: | ±8kV (Hava aralığı deşarjı), ±4kV (Kontak deşarjı) |
| Güç kaynağı: | 12V/5A DC (ABD/AB standartları, CE/FCC/UL sertifikalı) | Boyutlar: | 440mm(G)×200mm(D)×45 mm(Y) |
| Çalışma sıcaklığı: | 0°C ~ 40°C / 32°F ~ 104°F | Depolama sıcaklığı: | -20°C ~ 60°C / -4°F ~ 140°F |
| Vurgulamak: | 16x1 HDMI Çoklu Görüntüleyici,RS232 HDMI Çoklu Görüntüleyici,16x1 Dört Ekran Çoklu Görüntüleyici |
||
Dörtlü RS232 16x1 HDMI MultiViewer Sorunsuz Anahtarlayıcı ESD Koruması
Kesintisiz Değiştiricili 16x1 HDMI Çoklu Görüntüleyici
1. Giriş
Bu ürün, sorunsuz anahtarlayıcıya sahip yüksek performanslı 16'ya 1 Çoklu Görüntüleyicidir.Bir ekranda on altı Yüksek tanımlı giriş kaynağı gösterimini destekler.Bir anahtarlayıcı olarak, on altı HD girişini sorunsuz bir şekilde serbestçe değiştirebilir.
2. Özellikler
①1× 16×1 HDMI Çoklu Görüntüleyici
② 1× Kullanım Kılavuzu
③1× RS-232 Kablosu
④2× Montaj kulakları
⑤16 x DVI - HDMI kablosu

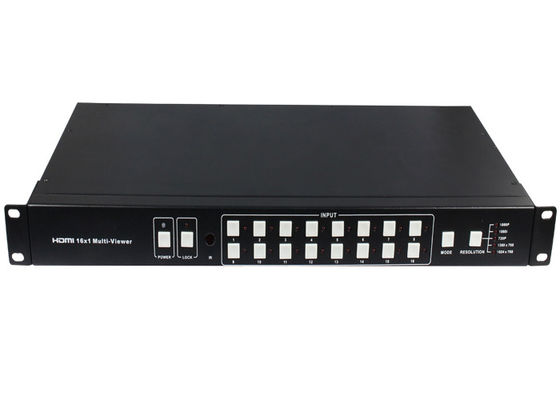

3. Kesintisiz Değiştiricili 16x1 HDMI Çoklu Görüntüleyici için Resimler.
4. Özellikler
| Teknik | |
| Video Bant Genişliği | 2.25 Gb/sn |
| Giriş Bağlantı Noktaları | 16 × HDMI (Dişi tip),1x RS232 |
| Çıkış Portları | 1 × HDMI (Dişi tip), |
| Ses çıkışı | PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1 |
| 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz, | |
| Giriş Çözünürlüğü | 1080i50/60Hz,1080p 24/30/50/60Hz,800x600@60, |
| 1024x768@60,1280x720@60,1920x1080@60; | |
| Çıkış Çözünürlüğü | 1080p,1080i,720p,1024x768,1360x768 |
| ESD Koruması | ±8kV (Hava aralığı deşarjı), ±4kV (Kontak deşarjı) |
| Güç kaynağı | 12V/5A DC (ABD/AB standartları, CE/FCC/UL sertifikalı) |
| Boyutlar | 440mm(G)×200mm(D)×45 mm(Y) |
| Ağırlık | 1800g |
| Şasi Malzemesi | Metal |
| serigrafi rengi | Siyah |
| Çalışma sıcaklığı | 0°C ~ 40°C / 32°F ~ 104°F |
| Depolama sıcaklığı | -20°C ~ 60°C / -4°F ~ 140°F |
| Bağıl nem | %20~90 RH (yoğuşmasız) |
| Güç tüketimi | 24W |
5. Çalıştırma Kontrolleri ve Fonksiyonlar
| Sayı | İsim | İşlev açıklaması | ||||
| 1 | GÜÇ | Cihazı açmak/kapatmak için bu düğmeye basın.NS | ||||
| Güç açıldığında LED yeşil yanacaktır, | ||||||
| 'Bekleme' modundayken kırmızı. | ||||||
| 2 | Paneldeki tüm düğmeleri kilitlemek için bu düğmeye basın, | |||||
| KİLİT | kilidini açmak için tekrar basın.Kırmızı LED yanacak | |||||
| düğme kilitlendiğinde.Tam tersine karanlık | ||||||
| kilidini açtığınızda. | ||||||
| 3 | IR alıcı penceresi | IR'yi uzaktan kumandadan alın. | ||||
| 4 | HDMI giriş seçimi | 1 ile 16 arasındaki girişi seçmek için basın. | ||||
| düğme alanı | ||||||
| 5 | MOD | Görüntüleme modunu seçmek için düğmeye basın. | ||||
| 6 | ÇÖZÜM | Çıkış çözünürlüğünü seçmek için düğmeye basın. | ||||
| NUMARA. | ÇÖZÜM | |||||
| 1 | 1080P, Ana görüntü sesi | |||||
| 2 | 1080I, Ana görüntü sesi | |||||
| 3 | 720P, Ana görüntü sesi | |||||
| 4 | 1360x768, Ana görüntü sesi | |||||
| 5 | 1024x768, Ana görüntü sesi | |||||

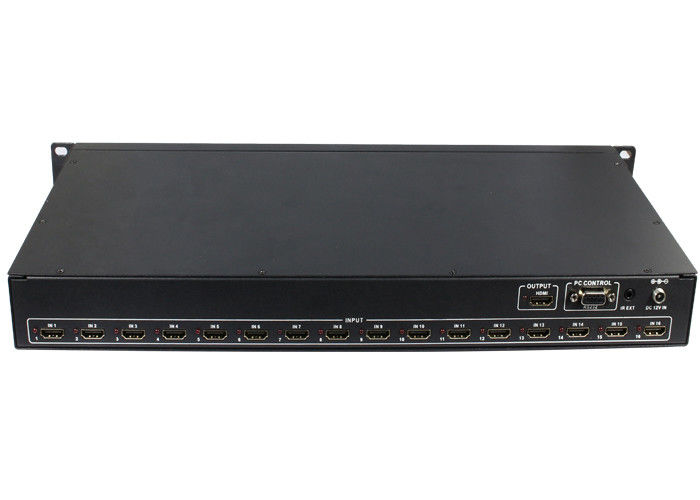

5.2 Arka Panel
4/8
6. Ekran modunun ayrıntılı açıklaması
16x1 çoklu görüntüleyicinin 4 ekran modu vardır.
MOD1:16x1 çoklu görüntüleyici, on altı HD girişini ayıracak ve şimdi kusursuz bir anahtarlayıcı.
Giriş
MODE1-16×1 Kesintisiz Switcher
MOD2: 16x1 çoklu görüntüleyici, dört HD girişi aynı boyuta böler ve tek ekranda görüntüler.Ve şimdi ön paneldeki veya IR uzaktan kumandadaki giriş düğmesini değiştirin, HDMI çıkış sesi seçilen giriş kaynağına karşılık gelecektir.
IN9 IN13
MODE2-4×1 Çoklu Görüntüleyici
5/8
MOD3: 16x1 çoklu görüntüleyici, dokuz HD girişi aynı boyuta böler ve tek ekranda görüntüler.Ve şimdi ön paneldeki veya IR uzaktan kumandadaki giriş düğmesini değiştirin, HDMI çıkış sesi seçilen giriş kaynağına karşılık gelecektir.
MODE3-9×1 Çoklu Görüntüleyici
MOD4: 16x1 çoklu görüntüleyici, on altı HD girişi aynı boyuta böler ve tek ekranda görüntüler.Ve şimdi ön paneldeki veya IR uzaktan kumandadaki giriş düğmesini değiştirin, HDMI çıkış sesi seçilen giriş kaynağına karşılık gelecektir.
MODE4-16×1 Çoklu Görüntüleyici
