8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 Metre Çıkış Portu

8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBaset 70 Metre Çıkış bağlantı noktası

1.giriiş

.8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBaset 70 Metre Çıkış bağlantı noktası3 HDMI bağlantı noktası, 1 VGA (YPBPR/CVBS) ve 1 DisplayPort dahil 9 girişi destekler, HDMI ve HDBasetoutput'lara (yansıtılmış) ölçeklendirilir. Bağlantı dengesizliği, mikrofon içinde ve hattı içeren sesin esneklik uygulamasını sunar. Ses işlemcisi, ana ses kaynağını geliştirmek için arka plan sesini karıştırmak veya azaltmak için otomatik karıştırıcı ve otomatik koruma kontrolü sunar. Sistem Telnet, WebGui, IR uzaktan kumandası ve RS-232 aracılığıyla kolayca kontrol edilebilir ve yapılandırılabilir. Bu değiştirici, sınıf ve konferans salonundaki sunum amacı için uygun bir çözümdür.

2.Özellikler

• HDMI 2.0b, HDCP 2.2 uyumlu

• 3xhdmi, 1xvga (YPBPR/CVBS), 1xdisplayport, 1xmic in, 4xunbalance ses girişi

• HDMIAND HDBASET (70M) Çıkışlar (yansıtılmış)

• HDMI/DP 4K2K@60Hz (4: 4: 4), 4K2K@30Hz, 1080p@120Hz

• 1920x1200'e kadar VGA çözünürlükleri@60Hz

• 4K2K@30Hz'e kadar çıkış çözünürlükleri

• Otomatik ve Manuel Anahtarlama Modlarını Destekleyin

• EDID yönetimini destekler

• PCM 2Ch'in geçişini destekler

• Dokunmatik Panel Düğmesi, WebGui, IR uzaktan kumanda, Masa Plakası ve RS-232 Kontrolü

3.Paket İçeriği

• 1x5x1 4K60 Sunum Değiştiricisi

• 1 x HDBT alıcısı

• 2 x montaj kulakları

• 1 x uzaktan kumanda ünitesi

• 2 x IR Alıcı Kablosu (Taşıyıcı Dalga ile)

• 2 x ir yayıcı kablosu

• 1x 24V/1A güç adaptörü

• 1 x 3RCA (dişi) ila d-sub (erkek) kablosu

• 1 x Kullanım Kılavuzu

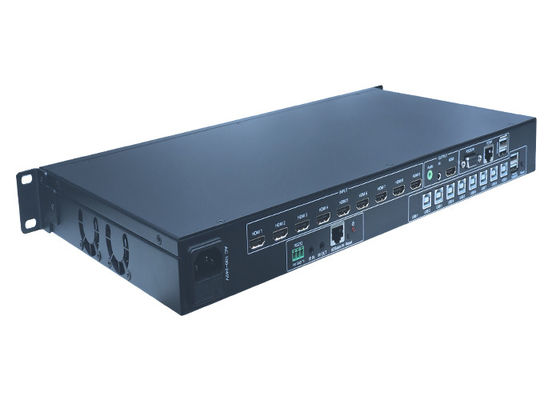

• İçin resimler8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBaset 70 metre çıkış bağlantı noktası ；

4.Spesifikasyonlar

​

5.İşlem kontrolleri ve işlevleri

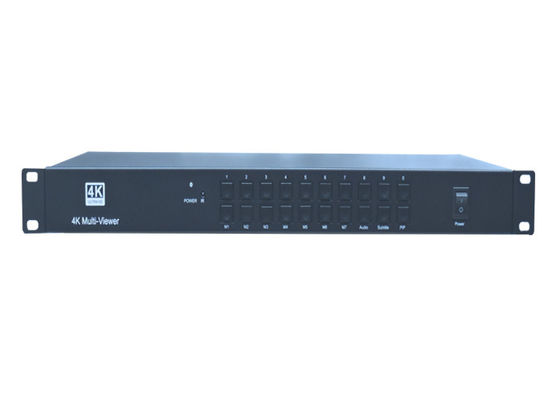

1.1Ön panel

❶ Güç düğmesi ve göstergesi:

Bu cihaz Güç düğmesine basılarak bekleme moduna geçtiğinde, TheIndicator Red'i aydınlatır. Modda güce geçerken TheIndicator mavi aydınlatır.

❷IR Penceresi:

Uzaktan kumandadan irSignal alımı.

❸Giriş Kaynak Düğmeleri:

Kaynak seçimi için bu düğmelere basın. Aktif kaynak, ön paneldeki karşılık gelen göstergelere aydınlatılacaktır.

❹Çalışma düğmeleri:

² "Tamam/Menü" düğmesine basmak derhal OSD'ye girer. Ardından, kullanıcı 4 yollu ok düğmelerini kullanarak gezinebilir. “Tamam/Menü” düğmesine basarak yeni bir OSD ayarı onaylanır.

² "Çıkış/Otomatik" tuşuna basmak OSD görüntülendiğinde OSD'den çıkacaktır. Otomatik açma/kapama için 5 saniye boyunca "Çıkış/Otomatik" tuşuna basın. Düğme ışığa çıktığında, otomatik anahtarlama anlamına gelir.

² “mikrofon-/+” buttoncreass veya artış hacmine basma. “Master hacmini” azaltmak için “Vol +/-” düğmesine basın.

² “Mic-” ve “Mic+” düğmelerinin aynı anda basması, Switcher HDMI/HDBT çıkış çözünürlüğünü 720p/60'a sıfırlar.

² “Vol-” ve “Vol+” düğmeleri aynı anda ön panelin kilitlenmesi/kilidini açar, bu iki düğme LED'i ön panel kilitlendiğinde yanar.

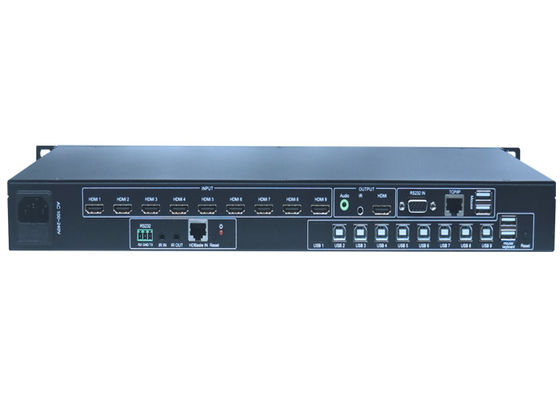

1.2Arka panel

❶

Kontrol bağlantı noktaları:

• LAN:Bu bağlantı noktası Web GUI kontrolünün bağlantısıdır; RJ45 sonlandırılmış bir kablo ile etkin bir Ethernet bağlantısına bağlanın.

• RS-232:Seri kontrol bağlantı noktası, 3p tutsak vida konnektörü, HDBT alıcısına bağlı anahtarlayıcıyı veya diğer cihazları kontrol etmek için bir kontrol cihazına (bilgisayar gibi) bağlanır.

• IR IN:Diğer giriş/çıkış cihazının uzaktan veya uzaktan kumandası tarafından gönderilen IR sinyallerini almak için IR alıcı kablosuna (taşıyıcı dalga ile) bağlanır.

• IR OUT:Yerel kaynak ve anahtarlayıcıyı kontrol etmek için kullanılan IR imter kablosu ile bağlanır.

• İLETİŞİM:Doğrudan kaynak giriş seçimi için bu giriş kontrolü rezerve. Toprulum Pin'i bağlayın (AS Markpanelde) ayrı kaynak seçimi için aşağıdaki pim numarası ile.

❷

Ses bağlantı noktaları:

• DIŞARI:Ses, seçilen video kaynağına karşılık gelen ve mikrofon sesiyle karıştırılan giriş sesinden gelir. Ses Kaynağı Yayıncılığı için Amplifikatör ile bağlanır.

• Ext1/ext2/ext3/ext4/ext5:OSD/WebGui üzerindeki harici analog sesi seçin ve sesi HDMI1/2/3/DP/VGA video kaynağına ekleyin, ardından görüntüleme ve analog ses çıkışı bağlantı noktasını çıktı. VGA kaynağı, varsayılan ses girişi olarak ext5'i seçin.

• Mikrofon:Ses kaynağı çıkışı için mikrofonu takın.

• 48v/mikrofon/satır:

❸48V Fantom Güç Modu (Phantom Kondenser Mikrofon ile bağlanır), MIC modu (dinamik mikrofon ve elektret kondenser mikrofonuna bağlanır) ve çizgi modu (kablosuz mikrofon veya çizgi ses girişi ile bağlanır).

Çıktı bağlantı noktaları

• HDBT OUT:Video ve / veya ses çıkışı için uyumlu alıcı ile bağlanır. 24V POC işlevini destekleyin.

• ❹HDMI OUT:Video ve/veya ses çıkışı için bir HDMI ekrana veya AV alıcısına bağlanın.

Giriş bağlantı noktaları

Bu video giriş bağlantı noktaları arasında 3 HDMI girişi, 1 görüntüleme bağlantı noktası girişi ve 1 VGA girişi bulunur. VGA bağlantı noktası desteği VGA, YPBPR ve CVBS formatı. Fabrika varsayılanı VGA biçimidir.

❺USB bağlantı noktası
USB bağlantı noktası, USB flash diski veya sistem ürün yazılımını güncellemek için yazılım güncelleme dosyasını içeren diğer depolama ile bağlanır.

❻Güç:

24V DC güç kaynağını üniteye takın ve adaptörü bir AC çıkışına bağlayın.

6. Bağlantı Şeması

• HDMI kaynak cihazlarını (örneğin mavi ışını DVD) HDMI kablosu ile değiştiricinin HDMI giriş bağlantı noktalarına bağlayın. VGA kaynak aygıtını (EG.PC/Note-Book) bir VGA kablosu ile değiştiricinin VGA giriş bağlantı noktasına bağlayın.

• HDMI görüntüleme cihazını bir HDMI kablosu ile değiştiricinin HDMI çıkış bağlantı noktasına bağlayın.

• UTP kablosunu HDBT alıcısına bağlayın.

• Hoparlör, kulaklık veya özel amplifikatörü değiştiricinin ses çıkış bağlantı noktasına bağlayın.

• Kontrol cihazını (örneğin PC) değiştiricinin RS-232 bağlantı noktasına bağlayın.

• DC24V güç adaptörünü güç bağlantı noktasına ve güce bağlayın.
