Ürün ayrıntıları:
|
| HDMI Uyumluluğu: | HDMI 2.0/1.4b | HDCP Uyumluluğu: | HDCP 2.2/1.4 |
|---|---|---|---|
| Video Giriş Çözünürlükleri: | HDMI: 4K2K@50/60Hz'e kadar (4: 4: 4) | HDMI çıktı çözünürlükleri: | 4K2K@60Hz |
| Ses formatları: | LPCM 2.0Ch | ESD Koruması: | İnsan vücudu modeli — ±8kV (hava boşluğu deşarjı) ve ±4kV (temas deşarjı) |
| Giriş portları: | 4x HDMI Tip A [19 pimli kadın] 1x VGA [dişi] 1x mikro USB [5 pimli kadın], güç kaynağı için isteğe b | Çıkış Portları: | 1x HDMI Tip A [19 pimli kadın] 1x3.5mm mini jak |
| Kontrol Arabirimleri: | 1x RS-232,1X USB hizmetinde 1x IR (güncelleme) | Konut: | Metal |
| Renk: | Siyah | Boyutları: | 110mm [W] x 288mm [D] x 32mm [H] |
| Ağırlık: | 880g | Güç kaynağı: | DC 12V/1A adaptörü (US/AB standartları, CE/FCC/UL Sertifikalı) |
| Güç tüketimi: | 9W (Maks) | Çalışma Sıcaklığı: | 32 - 104 ° F / 0 - 40 ° C |
| Depolama sıcaklığı: | -4 - 140°F / -20 - 60°C | Nitelikli nem: | 20 -% 90 RH (Yoğuşma yok) |
| Vurgulamak: | 60Hz Sunum Değiştirici,5X1 Sunum Değiştirici,HDMI 5x1 Anahtarı |
||
9X1 4K2K 60Hz Sunum Değiştiricisi HDMI Çıktı Portuyla
1.Tanıtım
HDMI çıkış ölçekleyici kutusu ile çoklu girişler, 4xHDMI ve 1xVGA ((YPbPr,CVBS) 9 girişini destekler.
Giriş kaynağı, çözünürlüğü benimsemek ve ölçeklendirmek için değiştirilebilir ve daha sonra HDMI çıkışı üzerinden aktarılabilir.
HDTV çözünürlüğü ulaşılabilir.
IR uzaktan ve RS-232. Bu ölçeklendirme kutusu, sınıf ve konferans odasında sunum amacıyla uygun bir çözümdür.
2.Özellikleri
HDMI2.0/1.4b, HDCP2.2/1 ile uyumludur.4;
Çeşitli girişleri destekler: 4 x HDMI, 1 x VGA (YPbPr, CVBS);
4K UHD 4'e kadar HDMI giriş çözünürlüklerini destekle:44 @ 50/60;
4K UHD 4'e kadar çıkış çözünürlüklerini destekle:44 @ 60;
İki giriş geçiş modunu destekler: otomatik veya manuel;
EDID yönetimini desteklemek;
PCM 2CH'nin geçişini desteklemek;
Cihaz, dokunmatik panel düğmesi, IR uzaktan kumanda ve RS-232 ile kontrol edilebilir;
USB çevrimiçi yazılım yükseltmesini destekler;
3.Paket İçeriği
1xÇok formatlı ölçeklendirici
2xKulaklar
1xUzak Kontrol Birimi
1xIR Alıcı Kablosu.
1x12V/1A güç adaptörü
1x 3RCA (Kadın) D-SUB (Erkek) Kablosu
1x3.5mm jack ((Erkek) 2RCA ((Kadın) Kabloya
1x Kullanıcı Kılavuzu

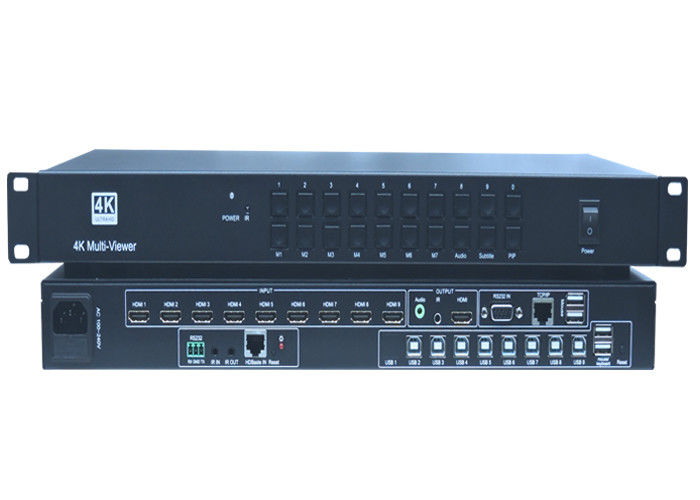

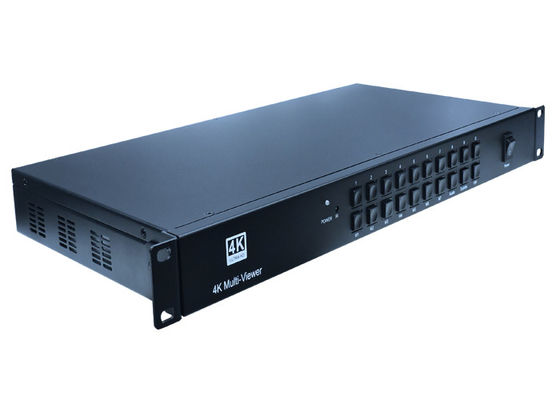

Aşağıda resimleri görebilirsiniz.9X1 4K2K 60Hz Sunum Değiştiricisi HDMI Çıktı Portuyla
4.Özellikler
|
Teknik |
|
|
HDMI Uyumluluğu |
HDMI 2.0/1.4b |
|
HDCP Uyumluluğu |
HDCP 2.2/1.4 |
|
Video Giriş Kararları |
HDMI: 4K2K@50/60Hz'ye kadar:4:4) |
|
C-Video: PAL/NTSC3.58/NTSC4.43/SECAM/PAL M/PAL N |
|
|
YPBPR: 480i ile 1080p |
|
|
VGA: 640x480'den 1920x1200'e |
|
|
HDMI çıkışı |
4K2K60,4K2K30,1920X1080p/50, 1920X1080p/60, |
|
Ses biçimleri |
LPCM 2.0CH |
|
ESD Koruması |
İnsan vücudu modeli: ±8kV (hava boşluğu boşluğu) ve ±4kV (temas boşluğu) |
|
Bağlantılar |
|
|
Giriş portları |
4x HDMI Tip A [19-pin kadın] |
|
Çıkış portları |
1 x HDMI Tip A [19-pin kadın] |
|
Kontrol arayüzleri |
1x IR |
|
Mekanik |
|
|
Konut |
Metal |
|
Renk |
Siyah |
|
Boyutları |
110mm [W] x 288mm [D] x 32mm [H] |
|
Ağırlık |
880 g |
|
Güç kaynağı |
DC 12V/1A adaptörü (ABD/AB standartları, CE/FCC/UL sertifikalı) |
|
Güç tüketimi |
9W ((max) |
|
Çalışma sıcaklığı |
32 - 104°F / 0 - 40°C |
|
Depolama sıcaklığı |
-4 - 140°F / -20 - 60°C |
|
Nitelikli Nemlilik |
20 - 90% RH (kondansiyon yok) |
5Operasyon Kontrolleri ve İşlevleri
1.1Ön panel
❶Güç düğmesi ve gösterge:
Bekleme ve çalışma modları arasında geçiş yapar. Bu cihaz bekleme moduna geçildiğinde gösterge kırmızıya döner. Çalışma moduna geçildiğinde gösterge maviye döner.
❷ IR Pencere:
Uzak kumanda biriminden IR sinyali alıyorum.
❸Kaynak ve Otomatik düğmeleri gir:
Kaynak seçimi için bu düğmelere basın. Etkin kaynak ön panelde ilgili göstergeler için ışık olacak. Otomatik veya manuel anahtarlama modu için AUTO düğmesi,gösterge maviye döndüğünde, cihaz otomatik anahtarlama moduna geçiyor, gösterge kapandığında cihaz manuel anahtarlama moduna geçiyor.
❹Çıkış çözünürlüğü düğmeleri:
Çıktı çözünürlükleri seçimi için bu düğmelere basın. 4K60,4K30,
1080P60,720P60; daha fazla diğer çözünürlük seçenekleri için, lütfen uzaktan kumanda veya
RS-232 kontrol araçları.
1.2Arka panel
❶Çıktı:
Video ve ses çıkışı için bir HDMI ekranına veya AV Alıcısına bağlayın.
L/R stereo ses çıkışı amplifikatörünüzün analog ses giriş portuna.
❷Giriş:
Giriş portları 4 HDMI & 1 VGA giriş portlarını içerir.
YPbPr, C-video ve VGA giriş biçimleri.
❸Kontrol:
USB
USB portu, yazılımı içeren USB flash diski veya diğer depolama ile bağlanır
Sistem yazılımını güncellemek için güncelleme dosyası.
RS232
Seri kontrol portu, 3p kapalı vida bağlantısı, bir kontrol cihazı ile bağlantı kurar (örneğin
bir bilgisayar olarak) ölçeklendirici anahtarı kontrol etmek için.
IR
IR uzaktan veya IR uzaktan gönderilen IR sinyalleri almak için IR alıcıyla bağlantı kurar
Diğer cihazın denetleyici.
❹Güç:
12V DC güç kaynağını birime takın ve adaptörü AC prizine bağlayın.
❺Açık / Kapalı:
Güç açma / kapatma düğmesi.
❶Bu düğmeye basarak, ölçeklendirme anahtarını çalıştırın ya da bekleme moduna ayarlayın.
❷Ses çıkışını sessizleştirmek için bu düğmeye basın.
❸VGA giriş otomatik ayar fonksiyonunu çalıştırmak için bu düğmeye basın.
❹Giriş kaynaklarını seçmek için bu düğmelere basın.
❺HDMI çıkış çözünürlüğünü seçmek için bu düğmeye basın.5 saniye veya daha fazla basın ve tutun, HDMI çıkış çözünürlüğü 720p60Hz'e sıfırlanır.)
❻Menü işletim düğmeleri:
MENU: OSD menüsüne girmek için basın.
Çıkış: OSD menüsünden çıkmak için basın.
Tamam, onay düğmesi.
Yukarı/DWON/SOL/SAĞ düğmesi: OSD değeri ayarlaması için.
❼VOL-/+: ses sesini azaltmak veya artırmak, MIC-/+: kullanılmıyor.
6Bağlantı Şekli
