40x40 Modüler HDMI Video Duvar İşlemcisi, 4K60 4:4:4 ve Video Duvar Matris Denetleyici Sistemleri için 16 Pencere Görüntülü

40x40 HDMI video wall işlemcisi, çok sayıda video kaynağı ve ekran bağlantısı gerektiren kurulumlar için tasarlanmıştır.

Anahtar yetenekler şunları içerir:

• Belirtilen yapılandırmada 40 HDMI giriş kanalı.
• Belirtilen yapılandırmada 40 HDMI çıkış kanalı.
• Modüler tak-çalıştır giriş ve çıkış kartları.
• Kart başına dört HDMI kanalı.
• Birden fazla video kaynağının merkezi yönetimi.
• Esnek video wall ve matris çıkış yapılandırmaları.
• Bağımsız olarak yönetilen birden fazla ekran grubu.

Uygun kartlar takıldığında, işlemci aynı sistem içinde büyük bir video wall'u yardımcı ekranlarla birlikte yönetebilir. Kesin giriş ve çıkış kartı yapılandırması proje gereksinimlerine göre doğrulanmalıdır.

Yükseltilmiş VINCAN modüler video wall denetleyicisi, uyumlu HDMI giriş ve çıkış kartlarında 4K@60Hz 4:4:4'ü destekler. Her uyumlu HDMI kartı dört kanal sağlar ve her kanalda 4K60 desteği bulunur.

Bu, sistemin aşağıdaki gibi yüksek çözünürlüklü HDMI kaynaklarını işlemesine olanak tanır:

• Bilgisayar iş istasyonları.
• Video yönetim sistemleri.
• Endüstriyel izleme arayüzleri.
• Sunum sistemleri.
• Profesyonel AV sinyal kaynakları.

4:4:4 renk örneklemesi, ince metin ve görüntü ayrıntılarını korumaya yardımcı olur, bu da işlemciyi haritalar, kontrol panelleri, elektronik tablolar ve diğer ayrıntılı görsel bilgileri görüntüleyen kontrol odaları için uygun hale getirir.

VINCAN 40x40 modüler video wall işlemcisi, uyumlu video wall çıkış kartları aracılığıyla esnek çoklu pencere düzenlerini destekler. Desteklenen 2K çalışma koşulları altında, sistem ilgili işleme yapılandırması dahilinde 16 adede kadar pencere/katman sağlar.

Desteklenen işlevler şunları içerir:

• Serbest pencere konumlandırma.
• Pencere yeniden boyutlandırma ve ölçeklendirme.
• Pencere taşıma ve germe.
• Üst üste binen görüntü katmanları.
• Giriş kaynağı kırpma.
• Birden fazla ekran grubu.
• Video wall çerçeve telafisi.

İşlemci, operatörlerin izleme veya sunum gereksinimlerine göre video kaynaklarını düzenlemelerine olanak tanır.

Temel bir HDMI matris anahtarından farklı olarak, VINCAN 40x40 işlemcisi, video wall kompozisyonunu ve matris sinyal yönlendirmesini tek bir modüler platformda birleştirir. Uyumlu çıkış kartlarıyla, eşzamanlı video wall ve matris çalışmasını destekler.

Örneğin, bir kontrol merkezi, seçilen ekranları çoklu pencere izleme duvarına atayabilirken, diğer uyumlu matris çıkışlarını bağımsız kaynak seçimi için kullanabilir. Bu mimari, AV sistemi entegratörlerinin merkezi video yönetimini esnek ekran kontrolüyle birleştiren sistemler tasarlamasına yardımcı olur.

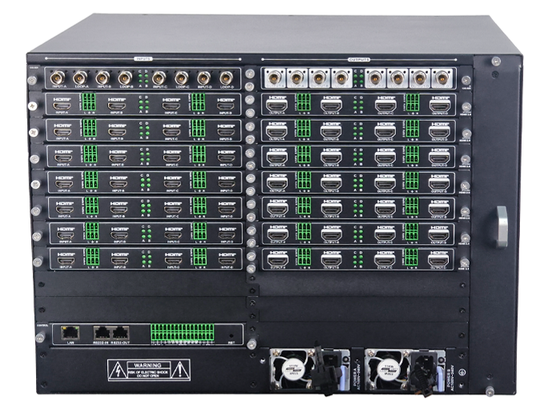

İşlemci, değiştirilebilir giriş ve çıkış kartları kullanır, bu da sistem yapılandırmasının kuruluma uyarlanmasına olanak tanır.

Mevcut uyumlu arayüzler şunları içerir:

• 4K60 HDMI giriş kartları.
• 4K60 HDMI video wall çıkış kartları.
• HDMI matris çıkış kartları.
• İsteğe bağlı SDI giriş kartları.
• İsteğe bağlı SDI matris çıkış kartları.
• İsteğe bağlı HDMI önizleme kartları.

Modüler tasarım, sistem entegratörlerinin gerekli sinyal kaynaklarına, çıkış işlevlerine ve ekran gruplarına göre kart türlerini seçmelerine olanak tanır. Kart uyumluluğu ve mevcut işleme işlevleri nihai yapılandırma için doğrulanmalıdır.

VINCAN modüler video wall platformu, profesyonel video sinyal entegrasyonu için isteğe bağlı 12G-SDI kartları destekler. Bu, SDI tabanlı ekipman kullanan yayın tesisleri, prodüksiyon ortamları ve izleme sistemleri için kullanışlıdır. SDI bağlantısı isteğe bağlıdır ve takılı giriş ve çıkış kartlarına bağlıdır.

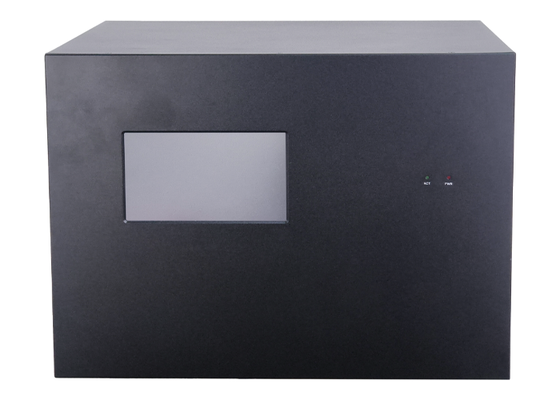

Entegre dokunmatik ekran, kullanışlı yerel kontrol ve sistem izleme sağlar.

Operatörler aşağıdaki işlevlere erişebilir:

• Giriş sinyali anahtarlama.
• Ekran ön ayarı kaydetme ve geri çağırma.
• Ön ayar döngüsü yapılandırması.
• Ön ayar döngüsü başlatma ve durdurma.
• Ağ IP adresi bilgileri.
• Sinyal durumu izleme.
• Sistem sürümü bilgileri.

Dokunmatik ekran, rutin işlemleri ve yerinde sistem bakımını basitleştirir.

40x40 video wall denetleyicisi, profesyonel AV sistemi entegrasyonu için birden fazla kontrol yöntemini destekler.

Desteklenen arayüzler ve yöntemler şunları içerir:

• Web tarayıcı kontrolü.
• LAN komut kontrolü.
• RS-232 seri komutları.
• Ön panel dokunmatik ekranı.
• Özel istemci yazılımı.
• Android uygulaması.

İşlemci ayrıca, yapılandırılabilir RS-232/RS-485 bağlantı noktaları, IR bağlantı noktaları ve GPIO bağlantıları dahil olmak üzere harici cihaz kontrol arayüzleri sağlar. Bu seçenekler, entegratörlerin video wall işlemcisini uyumlu merkezi AV kontrol sistemlerine dahil etmelerine olanak tanır.

İşlemci, bağımsız olarak yönetilen birden fazla ekran grubunu destekler. Her grubun kendi ekran yapılandırması ve operasyonel ön ayarları olabilir. Sistem, her ekran grubu için 256 adede kadar ön ayarı destekleyerek, operatörlerin sık kullanılan düzenleri kaydetmelerine ve gerektiğinde geri çağırmalarına olanak tanır.

Ek işlevler şunları içerir:

• Çerçeve telafisi.
• Ayarlanabilir çıkış parlaklığı.
• Yapılandırılabilir kayan metin bindirmeleri.
• Giriş kaynağı OSD metni.
• Sinyal durumu izleme.
• Yapılandırma içe ve dışa aktarma.
• Ön ayar döngüsü.

Bu işlevler, kontrol odaları ve izleme merkezlerindeki günlük işlemleri basitleştirmeye yardımcı olur.

VINCAN 40x40 modüler video wall işlemcisi, yerleşik bir işletim sistemi olmayan özel bir FPGA donanım mimarisi kullanır. Sistem, profesyonel video sinyal işleme, esnek kaynak yönetimi ve sürekli izleme uygulamaları için tasarlanmıştır. Ek platform özellikleri arasında ayarlanabilir soğutma fanı hızları, gerçek zamanlı durum izleme ve çift güç kaynağı mimarisi bulunur.
