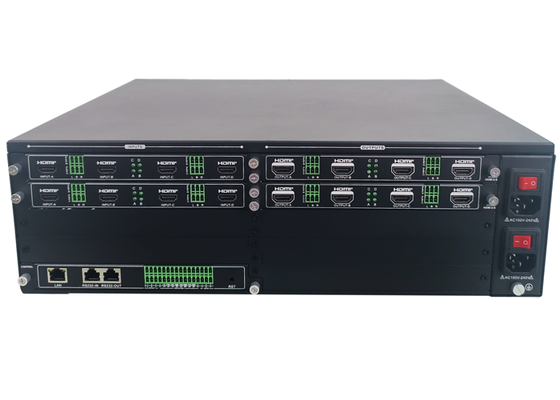

4K60 4:4:4 ve Video Wall Denetleyici Sistemleri için Çoklu Pencere Görüntülü 16x16 Modüler HDMI Video Duvar İşlemcisi

VINCAN 16x16 Modüler HDMI Video Wall İşlemcisi, merkezi AV sinyal yönetimi, çok pencereli video işleme ve esnek matris anahtarlama için tasarlanmış profesyonel bir FPGA tabanlı video wall denetleyicisidir.

Standart yapılandırmada 16 HDMI girişi ve 16 HDMI çıkışı sunan bu modüler video wall matris işlemcisi, komuta merkezleri, güvenlik kontrol odaları, yayın tesisleri, endüstriyel izleme sistemleri ve büyük ölçekli AV kurulumları için pratik bir çözüm sunar.

İşlemci, uyumlu dört kanallı G/Ç kartları aracılığıyla 4K@60Hz 4:4:4 HDMI girişi ve çıkışını, desteklenen yapılandırmalar altında 2K çözünürlükte 16 adede kadar pencereyi, isteğe bağlı 12G-SDI bağlantısını ve ön panel dokunmatik ekran operasyonunu destekler.

16x16 model, daha küçük 8x8 yapılandırmasıyla aynı video işleme ve pencere/katman yeteneklerini paylaşır. Temel avantajı, daha fazla AV cihazının ve ekran bağlantısının tek bir şasi içinde yönetilmesine olanak tanıyan artırılmış giriş ve çıkış kanalı sayısıdır.

Video wall işleme, matris anahtarlama, ekran ön ayarları ve birden fazla kontrol yöntemini birleştiren VINCAN 16x16 video wall işlemcisi, profesyonel AV sistem entegratörleri için esnek bir donanım platformu sunar.

16x16 HDMI video wall işlemcisi, profesyonel çok ekranlı ekran sistemleri için merkezi sinyal yönetimi sağlar.

• 16 HDMI giriş kanalı.
• 16 HDMI çıkış kanalı.
• Uyumlu G/Ç kartı başına dört HDMI kanalı.
• Modüler giriş ve çıkış kartı tasarımı.
• Esnek kaynak yönlendirme ve ekran grubu yapılandırması.
• Birden fazla kaynak ve ekran bağlantısı gerektiren projeler için uygundur.

Modüler mimari, sistem entegratörlerinin gerçek proje gereksinimlerine göre bir video wall çözümü yapılandırmasına yardımcı olur.

Yükseltilmiş işlemci, uyumlu giriş ve çıkış kartlarında hem 4K@60Hz 4:4:4 HDMI sinyallerini destekler. Temel faydaları şunlardır:

• Yüksek çözünürlüklü video işleme.
• Bilgisayar grafikleri ve ince ayrıntıların net gösterimi.
• Profesyonel HDMI sinyal kaynakları desteği.
• Dört kanallı 4K60 HDMI G/Ç kartı mimarisi.
• 4K ekran sistemleriyle esnek entegrasyon.

Bu yetenek, operatörlerin ayrıntılı kontrol panellerini, izleme arayüzlerini, teknik çizimleri ve diğer yüksek çözünürlüklü içerikleri görmesi gereken kontrol odalarında özellikle değerlidir.

VINCAN modüler video wall işlemcisi, LCD ve LED video wall uygulamaları için esnek pencere yönetimi destekler.

• Desteklenen çıkış kartı yapılandırmaları altında 2K çözünürlükte 16 adede kadar pencere.
• Serbest pencere konumlandırma ve yeniden boyutlandırma.
• Pencere ölçeklendirme, germe ve hareket ettirme.
• Pencere üst üste bindirme ve birden fazla ekran katmanı.
• Birden fazla bağımsız ekran grubu.
• LCD çerçeve telafisi.

Maksimum pencere sayısı ve katman tahsisi, seçilen çıkış kartına ve çalışma çözünürlüğüne bağlıdır. 16x16 ve 8x8 modelleri, aynı uyumlu çıkış kartı işleme özelliklerini kullanır.

VINCAN 16x16 modüler işlemcisi, video wall işleme ve matris anahtarlama fonksiyonlarını tek bir donanım platformunda birleştirir. Takılı G/Ç kartlarına bağlı olarak sistem şunları destekler:

• Çok pencereli video wall düzenleri.
• HDMI sinyal yönlendirme.
• Bağımsız ekran grubu yönetimi.
• Uyumlu çıkışlar için kaynak seçimi.
• Ön ayar tabanlı ekran yapılandırması.
• Birden fazla AV kaynağının merkezi kontrolü.

Örneğin, bir güvenlik kontrol odası ana video wall'u için bir grup ekran kullanırken, diğer uyumlu çıkışları ayrı izleme ekranlarına atayabilir. Bu entegre mimari, karmaşık AV kurulumlarında sinyal yönetimini basitleştirmeye yardımcı olur.

İşlemci, uyumlu HDMI giriş veya çıkış kartı başına dört kanallı modüler takılabilir kartlar kullanır. 16x16 HDMI yapılandırması, dört HDMI giriş kartı ve dört HDMI çıkış kartından oluşur. Uyumlu kart seçenekleri şunları içerir:

• 4K60 HDMI giriş kartları.
• 4K60 HDMI video wall çıkış kartları.
• HDMI matris çıkış kartları.
• İsteğe bağlı 12G-SDI giriş kartları.
• İsteğe bağlı 12G-SDI matris çıkış kartları.
• İsteğe bağlı HDMI önizleme kartları.

Mevcut fonksiyonlar, takılı kart yapılandırmasına bağlıdır.

Profesyonel yayın ve video prodüksiyon ortamları için modüler işlemci, isteğe bağlı 12G-SDI sinyal kartlarını destekler. Uyumlu SDI kartları, entegratörlerin profesyonel SDI kaynakları ve HDMI tabanlı ekran sistemlerini içeren projeler için çözümler tasarlamasına olanak tanır. Uygulamalar şunları içerir:

• Yayın izleme.
• Prodüksiyon kontrol odaları.
• Profesyonel video sinyal yönetimi.
• SDI ve HDMI sistem entegrasyonu.

12G-SDI arayüzleri isteğe bağlıdır ve standart HDMI yalnızca yapılandırmasına dahil değildir.

Entegre ön panel dokunmatik ekranı, cihaz fonksiyonlarına kolay yerel erişim sağlar. Operatörler dokunmatik ekranı kullanarak şunları yapabilir:

• Giriş kaynaklarını seçme ve değiştirme.
• Ekran ön ayarlarını kaydetme ve geri çağırma.
• Ön ayar döngüsünü yapılandırma.
• Sinyal durumunu görüntüleme.
• Ağ bilgilerini kontrol etme.
• Sistem bilgilerine erişme.

Dokunmatik ekran, ekipman odası operasyonları ve yerinde bakım için özellikle kullanışlıdır.

Video wall işlemcisi, profesyonel AV kurulumları için birden fazla kontrol yöntemi destekler. Desteklenen yöntemler şunları içerir:

• Ön panel dokunmatik ekranı.
• Web tarayıcı arayüzü.
• LAN / TCP/IP komutları.
• RS-232 seri kontrolü.
• Özel kontrol yazılımı.
• Android uygulaması.

Bu seçenekler, entegratörlerin farklı proje ortamları için uygun yerel veya uzaktan kontrol yöntemleri seçmelerine olanak tanır.

İşlemci, video wall grubu başına 256 adede kadar ekran ön ayarını destekler. Operatörler önceden tanımlanmış düzenler oluşturabilir ve gerektiğinde geri çağırabilir. Ön ayar döngüsü de desteklenir, bu da işlemciyi ekran içeriğinin farklı operasyonel görevlere göre değişmesi gereken izleme ortamları için uygun hale getirir. Ek fonksiyonlar şunları içerir:

• Bağımsız ekran grubu yönetimi.
• Yapılandırılabilir kayan metin bindirmeleri.
• Ayarlanabilir çıkış parlaklığı.
• Sinyal durumu izleme.
• Desteklenen sistem yapılandırması içe ve dışa aktarma.

VINCAN 16x16 video wall işlemcisi, yerleşik bir işletim sistemi olmayan özel bir FPGA donanım işleme mimarisi kullanır. Bu mimari, profesyonel video sinyal işleme ve merkezi ekran yönetimi için tasarlanmıştır. Güvenlik izleme merkezleri, komuta odaları, endüstriyel tesisler ve yayın kurulumları dahil olmak üzere sürekli operasyon gerektiren AV ortamları için uygundur.

Not:Pencere kapasitesi, katman tahsisi, sinyal uyumluluğu ve mevcut matris fonksiyonları takılı kartlara ve seçilen çalışma çözünürlüğüne bağlıdır.
