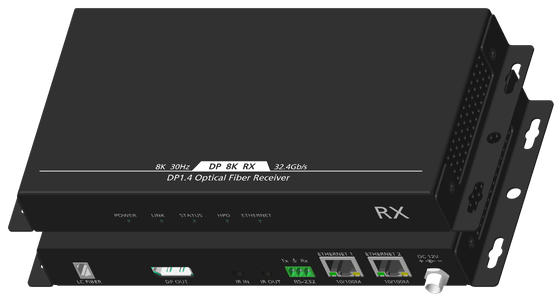

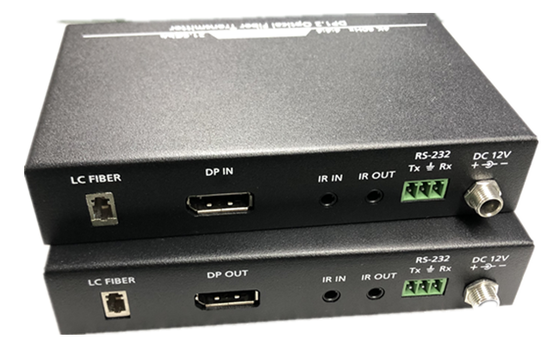

8K DP1.4 Fiber Optik Uzatıcı, Tek Modlu Fiber Üzerinden Çift Yönlü IR ve RS232
Ürün Genel Bakışı:
VINCAN WL-DP1.4-RJ45-TX-RX, sıkıştırılmamış DisplayPort video, AUX, çift yönlü IR ve çift yönlü RS232 sinyallerini tek bir tek modlu fiber üzerinden iletmek üzere tasarlanmış bir 8K DP1.4 fiber optik uzatıcıdır.
30Hz'de 8K ve 120Hz'de 4K'ya kadar çözünürlükleri destekleyen bu fiber optik DisplayPort çözümü, 1.5 km'ye kadar güvenilir uzun mesafeli sinyal iletimi sağlar. Yüksek çözünürlüklü video, kararlı sinyal kalitesi ve uzaktan cihaz kontrolünün gerekli olduğu profesyonel AV kurulumları için uygundur.
Verici ve alıcı, birden fazla optik dalga boyunu tek bir fibere birleştirmek için CWDM optik teknolojisini kullanır. Bu tek fiberli DP uzatıcı, DP1.4 sinyal iletimi için gereken tam 32.4 Gb/s bant genişliğini korurken fiber kullanımını azaltır.
Ana Özellikler:
Profesyonel AV uygulamaları için DP1.4 fiber optik uzatıcı
8K@30Hz'e kadar çözünürlükleri destekler
Yüksek kare hızlı video uygulamaları için 4K@120Hz'i destekler
Sıkıştırılmamış DisplayPort videosunu fiber üzerinden iletir
Toplam 32.4 Gb/s'ye kadar video bant genişliğini destekler
Yalnızca tek bir tek modlu fiber kullanır
1.5 km'ye kadar uzun mesafeli DisplayPort iletimi
Şeffaf DisplayPort AUX sinyal iletimi
Tek çift yönlü IR kanalı
Tek çift yönlü RS232 kanalı
Tek LC optik arayüzü
Kararlı noktadan noktaya fiber optik iletim
DC 12V güç kaynağı
Teknik Özellikler:
Parametre
Açıklama
Çözünürlük
|
|
Maksimum çözünürlük
|
4K x 2K @ 120 Hz
|
|
8K (7680 x 4320 @ 30 Hz)
|
Optik
|
DP1.4 verici:
5 lazer + 1 fotodetektör
|
|
1270/1290/1310/1330/1550 nm lazerler;
|
1490 nm fotodetektör
DP1.4 alıcı:
|
1 lazer + 5 fotodetektör
1490 nm lazer;
|
|
1270/1290/1310/1330/1550 nm fotodetektörler
CWDM modülü
|
Dahili 1270/1290/1310 nm ve 1330/1490/1550 nm
Elektriksel
|
|
Giriş/çıkış sinyali
|
TMDS seviyesi (DP1.4 uyumlu)
|
|
Bant genişliği (kanal başına TMDS)
|
8.1 Gb/s
|
Toplam video sinyal bant genişliği
|
|
32.4 Gb/s
|
Fiber
|
|
Optik bağlantı güç bütçesi
|
Min. 8 dB
|
|
Kasa
|
Boyutlar (mm)
|
160 G x 85 U x 26 Y
|
|
Portlar
|
Optik arayüz
|
1 x LC
|
|
DP arayüzü
|
DP dişi konektör
|
Önerilen fiber
|
|
Tek modlu fiber
|
İletim mesafesi
|
|
1.5 km
|
Uygulamalar
|
|
8K DP1.4 fiber optik uzatıcı şu alanlarda kullanılabilir:
|
Profesyonel AV sistem entegrasyonu
|
Kontrol odaları ve komuta merkezleri
Yayın ve prodüksiyon stüdyoları
Tıbbi görüntüleme sistemleri
Dijital tabela kurulumları
Fuar ve deneyim merkezleri
Eğitim ve öğretim tesisleri
Akıllı ev AV sistemleri
Yüksek çözünürlüklü halka açık ekran sistemleri
Noktadan noktaya DisplayPort video iletimi
Paket İçeriği
1 x LDP14-601S01-T DP1.4 optik verici
1 x LDP14-601S01-R DP1.4 optik alıcı
110–230V AC girişli ve 12V DC/2A çıkışlı 2 x Güç adaptörü
Neden VINCAN DP1.4 Fiber Optik Uzatıcıyı Seçmelisiniz?
VINCAN WL-DP1.4-RJ45-TX-RX, 8K video desteğini, 4K 120Hz uyumluluğunu, tek fiber iletimini, çift yönlü IR ve çift yönlü RS232 kontrolünü tek bir kompakt optik uzatıcı sisteminde birleştirir.
Uzun mesafeli, sıkıştırılmamış DisplayPort sinyal iletimi gerektiren profesyonel AV entegratörleri, distribütörleri ve proje çözüm sağlayıcıları için pratik bir fiber optik DP çözümü sunar.
Profesyonel AV projeleri için OEM ve ODM özelleştirme desteği mevcuttur. Ürün spesifikasyonları, proje yapılandırması, numune siparişleri veya özelleştirilmiş gereksinimler için lütfen bizimle iletişime geçin.
