Ürün Genel Görünümü

BuNSDesignStudio Programlanabilir AV Otomasyon KontrolörüProfesyonel AV cihaz kontrolü, özelleştirilebilir dokunmatik panel arayüzleri, tarayıcı tabanlı çalışma, uzaktan mühendislik ve akıllı güç yönetimini tek bir entegre platformda birleştirir.

Sistem entegratörleri ve ticari AV projeleri için tasarlanan sistem, ekranların, projektörlerin, video işlemcilerinin, matris anahtarlarının, ses sistemlerinin, PTZ kameralarının, aydınlatmanın,motorlu perdeler, çevresel ekipman, erişim kontrol cihazları ve diğer üçüncü taraf sistemleri.

Bu ürün yelpazesindeki diğer kontrol işlemcilerinden farklı olarak, NSDesignStudio,Yazılım ve yönetim katmanıMühendisler özel kullanıcı arayüzleri tasarlayabilir, aygıt komutlarını yapılandırabilir, kontrol mantığı oluşturabilir, video duvarı kaynaklarını ve çıkışlarını yönetebilir, kullanıcı izinlerini atayabilir,ve bir görsel tasarım ortamı aracılığıyla yüklemek veya indirmek projeler.

Denetleyici, yerel ağ operasyonunun yanı sıra uzaktan programlama, bakım, yükseltme ve Ethernet veya İnternet üzerinden proje aktarımını destekler.HTML web modu uyumlu cihazların bir tarayıcı aracılığıyla kontrol ortamına erişmesine izin verir, ya bir bulut sunucusu üzerinden kamu ağı üzerinden ya da yerel olarak dağıtılmış bir web sunucusu üzerinden.

NSDesignStudio ayrıca iPad, iPhone, Android, Windows, dokunmatik panel ve web tabanlı kontrolü de destekler.donanım kılavuzuna göre aynı anda 16'ya kadar cihazla bağlıFarklı terminaller operatörlere, yöneticilere, teknisyenlere veya oda kullanıcılarına uygun farklı arayüzler kullanabilir.

Programlanabilir donanım, görsel arayüz tasarımı, web tabanlı uzaktan yönetim, çoklu platform kontrolü ve otomatik güç çalışması kombinasyonu sayesinde,NSDesignStudio, temel oda kontrolünden fazlasını gerektiren projeler için özellikle uygundur..

Temel Ürün Avantajları

Web tabanlı uzaktan yönetim

NSDesignStudio, bir bulut sunucusu veya yerel bir web sunucusu aracılığıyla tarayıcı tabanlı sistem erişimini destekler.

Yetkili kullanıcılar aşağıdaki gibi işlevleri gerçekleştirebilir:

• Arayüz erişimi
• Aygıt kontrolü
• Proje düzenleme
• Proje tasarrufu
• Uzaktan programlama
• Uzaktan bakım.
• Uzaktan yükseltme
• Proje yükleme ve indirme

Platform, halka açık 4G / 5G ağları üzerinden uzaktan tarayıcı erişiminin yanı sıra bir LAN içinde yerel web dağıtımını destekler.

Özel dokunmatik panel arayüz tasarımı

NSDesignStudio yazılımı, sistem entegratörlerinin her odanın, müşterinin veya uygulamanın gereksinimlerine göre özel grafik kontrol arayüzleri oluşturmasına izin verir.

Tasarım ortamı şunları içerir:

• Dikdörtgenler ve grafik arka planlar
• Çoklu durum düğmeleri
• Metin ve giriş denetimleri
• Kaydırıcılar
• Veri kaplamaları
• Video duvar kontrolü
• Sinyal kaynağı denetimleri
• Masa denetimleri
• Tekrar kullanılabilir özel bileşenler
• Farklı çalışma senaryoları için birden fazla sayfa

Arayüz editörü aynı zamanda hizalama, gruplama, kilitleme, katmanlama, dönüşüm, yazı tipi, şeffaflık, kenarlık, arka plan ve görünüm ayarlarını sağlar.

Olay Yönlendirilen Düğme Denetimi

Düğmeler farklı normal, basılmış ve kaydırılmış durumlarla yapılandırılabilir. Desteklenen kullanıcı eylemleri şunları içerir:

• Basın
• Serbest bırak
• Çift tıkla
• Uzun baskı
• Kaydırma

Her bir eylem aşağıdakilere atanabilir:

• Sayfaları değiştir
• Kontrolleri gizle
• Ekran denetimleri
• Aygıt komutlarını gönder

Bu, teknik personel için basitleştirilmiş kullanıcı arayüzleri ve daha gelişmiş kontrol sayfaları oluşturmayı mümkün kılar.

Çoklu platform kontrolü

Bir kontrol projesi, aşağıdakileri içeren birden fazla işletim platformunu destekleyebilir:

• iPad
• iPhone
• Android tablet
• Android akıllı telefon
• Windows bilgisayarı
• Özel dokunmatik panel
• Tarayıcı tabanlı web terminali

Donanım kılavuzunda, 16 kontrol cihazının aynı anda bağlanabileceği ve her cihazın farklı bir kullanıcı arayüzü kullanabileceği belirtiliyor.

Kodsuz Görsel Programlama

Programlama platformu, geleneksel bilgisayar programlama dilleri bağımlılığını azaltmak için tasarlanmıştır.

Mühendisler kontrol sayfalarını ve işlevlerini görsel olarak yapılandırabilirken, yazılım otomatik olarak 3 boyutlu stil düğmeleri oluşturabilir ve şeffaf PNG, WMF, ICO ve GIF görüntü varlıklarını destekleyebilir.Bu, tasarım süresini azaltmaya yardımcı olur ve daha sonraki bakımı veya arayüzü değiştirmeyi basitleştirir.

Kapsamlı AV Aygıt Kontrolü

Programlanabilir kontrol makinesinin çeşitli üçüncü taraf ekipman türlerini desteklemesi:

• RS232
• RS485/RS422
• Kızılötesi
• İletişim
• Dijital I/O
• Ethernet
• TCP sunucusu
• UDP
• IP tabanlı cihaz kontrolü

Donanım kılavuzuna göre, platform sekiz programlanabilir RS232 arayüzü, sekiz RS485 arayüzü, sekiz kızılötesi bağlantı noktası, sekiz röle bağlantı noktası ve sekiz dijital I / O bağlantı noktası sağlar.

Gelişmiş Ağ Entegrasyonu

Entegre TCP/IP protokol yığını şunları destekler:

• IPv4
• DHCP
• ARP
• ICMP
• IGMP
• UDP
• TCP
• Alan adı çözünürlüğü
• Bulut sunucusuna erişim
• TCP Sunucu işlevi

Özelleştirilebilir arka plan sunucusu ağ cihazlarından komutlar alabilir, birbirine bağlı merkezi denetleyicilerle çalışabilir ve uyumlu üçüncü taraf kontrol yazılımı ile entegre olabilir.

Otomatik Güç Yönetimi

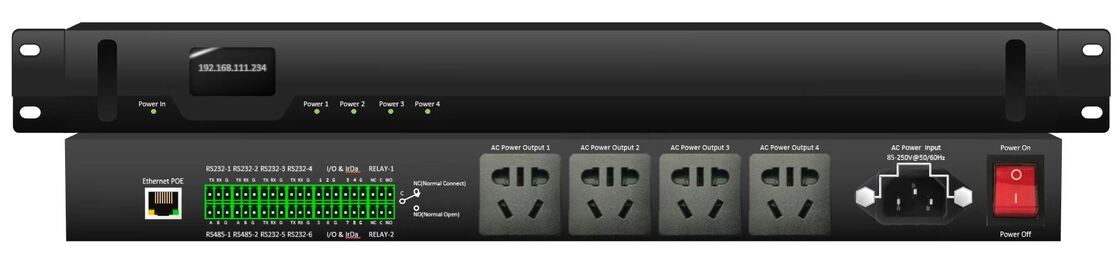

Ürün görüntüsü, ön panel güç durum göstergelerinin eşdeğer olduğu bağımsız olarak yönetilen dört AC güç çıkışını göstermektedir.

Bu, bağlı AV cihazlarının sistem başlatma ve kapatma sırasına dahil edilmesini sağlar ve koordinasyona yardımcı olur:

• Ekran gücü
• Projector gücü
• Ses donanımlarının gücü
• Periferik cihaz gücü
• Sistemin planlı olarak kapatılması
• Tek dokunma odası başlatma

Bu güç kontrol yeteneği, NSDesignStudio'ya ürün yelpazesindeki diğer programlanabilir kontrol işlemcilerinden daha net bir her şey bir otomasyon konumlandırmasını sağlar.

Karmaşık Otomasyon ve Trigger Mantığı

Platform, birden fazla eylemden oluşan birleşik komut dizilerini destekler.ve kombinasyon komutları daha gelişmiş otomasyon iş akışları oluşturmak için yuvarlanabilir.

Trigger tabanlı fonksiyonlar şunlara yanıt verebilir:

• RS232 verileri
• RS485 verileri
• Dijital I/O durumu
• Ağ komutları
• Dış sensörler
• Kullanıcı arayüzü eylemleri

Örneğin, tek bir sahne komutu ekranı açar, projeksiyon ekranını indirir, bir AV kaynağını seçer, ses sistemini ayarlar, ışık seviyesini ayarlar,ve bir video konferans ön ayarını etkinleştir.

Uzaktan Mühendislik ve Bakım

Sistem entegratörleri, her siteyi ziyaret etmek yerine Ethernet veya İnternet bağlantıları aracılığıyla projeleri uzaktan değiştirebilirler.

Desteklenen uzaktan iş akışları şunları içerir:

• Yeni programlar yükleniyor
• Mevcut projelerin indirilmesi
• Arayüzleri güncelle
• Kontrol komutlarını değiştirmek
• Uzaktan bakım yapmak
• Sistem programlarını yükseltmek
• Ağ bağlantılı ekipmanların sorun giderilmesi

Teknik özellikler

Yazılım ve Kullanıcı Arayüzü İşlevleri

Proje Yönetimi

NSDesignStudio şunları destekliyor:

• Yeni projelerin oluşturulması
• Yerel projelerin açılması
• Çevrimiçi projelerin açılması
• Projelerin yüklenmesi
• Projeleri indirme
• Son zamanlarda kullanılan projelerin yönetimi
• Arayüz dillerini değiştir

Ana yapılandırma araç çubuğu, arayüz düzenleme, çıkış düğüm yapılandırması, sinyal kaynağı yapılandırması, ajan yapılandırması, merkezi kontrol yapılandırması, kullanıcı yapılandırması, yükleme,ve indirme fonksiyonları.

Arayüz özelleştirme

Sistem entegratörleri, farklı odalar, işletim modları veya kullanıcı rolleri için farklı sayfalar oluşturabilir.

Mümkün sayfalar şunlardır:

• Hoşgeldin sayfası
• Toplantı kontrol sayfası
• Kaynak seçimi sayfası
• Ses kontrol sayfası
• Kamera kontrol sayfası
• Video duvarı sayfası
• Işık kontrol sayfası
• Güç yönetimi sayfası
• Sistem durumu sayfası
• Teknik bakım sayfası

Platform, küresel sayfa arka planlarını, katı veya eğri dolguları, özelleştirilmiş görüntüleri, tekrar kullanılabilir bileşenleri, antialiasing, şeffaflık, kenarlıklar, yuvarlak köşeler ve grafik katmanlarını destekler.

Video Duvarı ve Kaynak Yönetimi

Temel bir oda kontrol arabiriminden farklı olarak, NSDesignStudio aşağıdakiler için özel yapılandırma alanları içerir:

• Çıkış düğümleri
• Sinyal kaynakları
• Video duvar kontrolü
• Kaynak kontrolleri
• Girdi grupları
• İletişim düğümleri
• Ajan konfigürasyonu

Bu, oda otomasyonunu dağıtılmış video işleme ve video duvar yönetimi ile birleştiren AV sistemleri için uygundur.Yazılım kılavuzu, AQS serisi dağıtılmış video işleme düğümleri için kullanım ve kontrol yazılımı olarak tanımlanır..

Kullanıcı ve İzin Yapılandırması

Farklı arayüz sayfaları ve kontrol fonksiyonları aşağıdakiler için oluşturulabilir:

• Son kullanıcılar
• Toplantı odası yöneticileri
• Öğretmenler
• Operatörler
• Sistem teknisyenleri
• Bakım mühendisleri

Bu, yetkisiz kullanıcıların basit bir günlük işletim arayüzünü korurken gelişmiş sistem ayarlarına erişmelerini önlemeye yardımcı olur.

Tipik Uygulamalar

Kurumsal Konferans Odaları

NSDesignStudio, bir dokunuşla toplantı odası çalışmasını sağlayabilir:

• Ekran ve projektör kontrolü
• Kaynak değiştirme
• Ses hacmi
• PTZ kamera ön ayarları
• Videokonferans
• Işıklandırma sahneleri
• Perde kontrolü
• Ekipmanın güç yönetimi

Bir "Başlat Toplantı" düğmesi birden fazla koordineli komutu uygulayabilirken, bir "Bitti Toplantı" düğmesi ekipmanları doğru sırada kapatabilir.

Çok Odalı Akıllı Ofisler

Tarayıcı tabanlı yönetim mimarisi, birkaç toplantı odası veya işbirliği alanı işleten kuruluşlar için uygundur.

Tesis ve AV ekipleri uzaktan:

• Kontrol odası sistemleri
• Kontrol arayüzlerini güncelle
• Aygıt komutlarını değiştir
• Oda ön ayarlarını koru
• Değiştirilmiş projeleri yükle
• Her odaya gitmeden erişim sistemleri

Komuta ve Kontrol Merkezleri

Kontrolör aşağıdakileri entegre edebilir:

• Video duvarları
• Dağıtılmış AV düğümleri
• Matris değiştiricileri
• Operatör görüntüler
• PTZ kameraları
• Ses sistemleri
• Erişim kontrolü sinyalleri
• Güç yönetimi cihazları

Özel arayüzler, her rol için farklı sayfalar ve izinlerle operatörler, denetçiler ve bakım personeli için tasarlanabilir.

Akıllı Sınıflar ve Eğitim Merkezleri

Öğretmenler veya eğitmenler şunları kontrol edebilir:

• Etkileşimli ekranlar
• Projectorlar
• Belge kameraları
• Bilgisayarlar
• Ses sistemleri
• Kayıt cihazı
• Işıklandırma
• Güç dizimi

Mühendislik işlevlerini korunan bir bakım sayfasında tutarak, günlük öğretim için arayüz basitleştirilebilir.

Dinleme Salonları ve Çok Kullanımlı Salonlar

Otomasyon platformu koordinasyon yapabilir:

• Projeksiyon sistemleri
• Sahne gösterileri
• Ses işlemcileri
• Işıklandırma sahneleri
• Motorlu ekranlar
• Perde sistemleri
• Kaynak ekipman
• Ekipmanın gücü

Sunumlar, törenler, eğitim oturumları, performanslar ve video konferansları için önceden ayarlanmış işletim modları oluşturabilirsiniz.

Müzeler ve Sergi Alanları

NSDesignStudio'yu şu yönleri kontrol etmek için kullanabilirsiniz:

• Multimedya sergileri
• Dijital işaretleme
• Etkileşimli ekranlar
• Işıklandırma sahneleri
• Programlı medya oynatımı
• Çevre sensörleri
• Ekipmanın gücü
• Ziyaretçi tarafından tetiklenen içerik

Tarayıcı tabanlı bakım, proje içeriğinin ve kontrol arayüzlerinin uzaktan güncellenmesini sağlar.

Oteller ve Konferans Merkezleri

Platform aşağıdakiler için uygundur:

• Kurul odaları
• Banket salonları
• VIP toplantı odaları
• Konferans merkezleri
• Eğitim odaları
• Çok amaçlı etkinlik alanları

Konuklar, otel çalışanları, etkinlik operatörleri ve AV teknisyenleri için ayrı arayüzler oluşturabilirsiniz.

Dağıtılmış AV ve Video Duvarı Projeleri

NSDesignStudio video duvarı kontrollerini, kaynak yapılandırmasını, çıkış düğüm yönetimini ve dağıtılmış düğüm desteğini içerdiği için,AV otomasyonunu ağ video dağıtımı ile birleştiren projeler için özellikle uygundur..

Tipik dağıtımlar şunları içerir:

• Güvenlik kontrol odaları
• Trafik yönetimi merkezleri
• Acil durum operasyon merkezleri
• Kurumsal deneyim merkezleri
• Sergi salonları
• Kampüs izleme odaları

Neden NSDesignStudio'yu seçtin?

NSDesignStudio çözümü, diğer geleneksel merkezi kontrol işlemcileri gibi konumlandırılmamıştır.

• Programlanabilir kontrol donanımı
• Görsel kullanıcı arayüzü tasarımı
• Dağıtılmış video düğüm yönetimi
• Web tabanlı uzaktan erişim
• Bulut projesi aktarımı
• Çok platformlu dokunmatik kontrol
• Otomatik ekipman güç yönetimi
• Uzaktan mühendislik ve bakım

Bu, özellikle özelleştirilmiş kullanıcı deneyimleri sunması ve kurulduktan sonra birden fazla AV sistemini verimli bir şekilde sürdürmesi gereken sistem entegratörleri için uygundur.
