Ben.kurulum talimatları

Değerli zamanınızı tasarruf etmek için, bu kılavuz genel mantık ile ilgili bir bilgi sunmuyor.

elektrikli aletlerin kullanımı, lütfen yaygın elektrikli aletlerin sağduyunu izleyin.

Cihazı kullanmadan önce lütfen kullanım talimatlarını dikkatlice okuyun.

Cihazın kullanımı ve kullanımı ile tanışın.

II. kurulum adımları

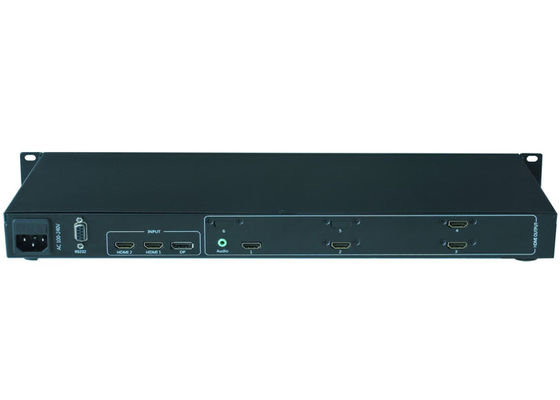

1. Sıvı kristalin HDMI giriş portuna splicing işlemcisinin HDMI çıkışını bağlayın

Ekran birimi ve her bir ekran birimi, ekleme işlemcisinin herhangi bir HDMI çıkış portuna bağlanabilir;

2. Gösterilecek sinyal kaynağını HDMI1, HDMI2 ve DP arayüzlerinden herhangi birine bağlayın;

3. İlk kez video duvar denetleyici kurmak, RS232 arayüzüne bağlanmak gerekir

Video duvar kontrolörünün seri kablosuyla.

Kurulum şeması şöyle:

Güç açık

Yukarıdaki kablolar bağlandıktan sonra, 100-240V AC güç kaynağına takın, cihazın güç anahtarını açın.

Güç göstergesi ışığı kırmızıdır ve cihaz çalışır durumda;

Yazılım iletişim ayarları

4K video duvar denetleyici ilk kullanımı gerçek düzenlemeye göre yazılım tarafından hata ayıklanması gerekir

Hata ayıklama işleminden önce, kontrol yazılımı ve cihaz normal şekilde iletişim kurmalıdır.

İletişim ayarları şöyledir:

CD'nin içindeki yazılım klasörünü aç ve bilgisayarın sabit diske kopyalayın, içindeki VideoWallcontrol.exe dosyasını açın,

ve sonra aşağıdaki arayüz açılır;
