1080P MINI SD / HD / 3G SDI HDMI1.3 HDCP1.1 / 1.2 ile HDMI Dönüştürücü

1.0 Giriş

SDI'den HDMI'ya dönüştürücü, SD-SDI, HD-SDI ve 3G-SDI sinyallerinin HDMI/SDI ekranlarında gösterilmesini sağlar

2,970 Gbit/s'lik yüksek bit hızları sağlarken size herhangi bir kayıp olmadan hızlı sinyal iletimi sağlar.

Profesyoneller için bu, 3G SDI sinyalinizi dağıtmanın ve genişletmenin artık daha kolay olduğu anlamına gelir

Dahili HDMI dönüştürücü sayesinde çalışmalarınızı HDMI ekranlarda görüntüleme olanağı sağlar.

Ayrıca, geçişli 3G-SDI tasarımı sayesinde kullanıcılar hem SDI hem de

HDMI aynı anda görüntüler.

2.0 Özellikler

1)2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s'de çalışma

ve 270Mbit/sn.;

2)SMPTE 425M (Seviye A ve Seviye B), SMPTE 424M'yi destekler,

SMPTE 292M,SMPTE 259M-C.;

3)Eşitlenmiş ve saati yeniden ayarlanmış döngü çıkışı•

maksimum 8 kanal, 48 kHz ses.;

4)Otomatik video modu algılama (3G/SD/HD);

5)SMPTE 425M seviye B'den Seviye A 1080p 50/59.94/'e dönüştürme

60 4:2:2 10-bit;

6)Sinyalinizi uzun mesafelere yaymak için diğer birimlerle bağlantı kurun.;

7)SDI ve HDMI sinyalleriyle eş zamanlı görüntüleme;

8)SDI sinyalleri için 300M'ye kadar sinyal iletim mesafelerini destekler,

HD sinyalleri için 200M ve 3G sinyalleri için 100M;

9)1080P MINI SD / HD / 3G SDI - HDMI1.3 HDCP1.1/1.2 ile HDMI Dönüştürücü;

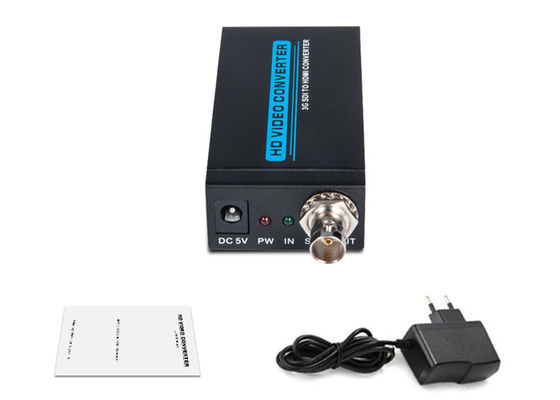

3.0 Paketleme aksesuarları:

Bu üniteyi kullanmaya çalışmadan önce lütfen ambalajı kontrol edin ve

nakliye kartonunda aşağıdaki öğeler bulunur:

(1)SDI - HDMI DÖNÜŞTÜRÜCÜ ----------------------------------1 Adet

(2)5V DC Güç Adaptörü------------------------------------------1 Adet

(3)Kullanıcı Kılavuzu------------------------------------------------ ------1 parça

4.0 Özellikler

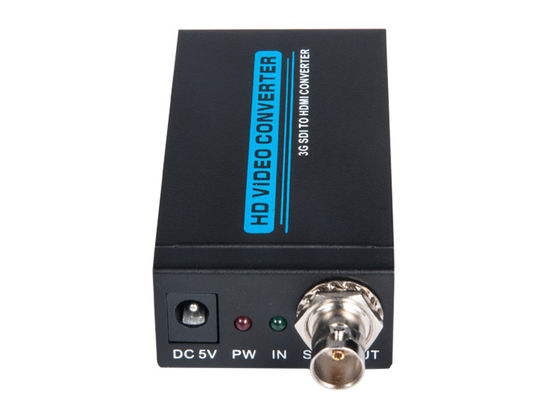

Giriş Bağlantı Noktası -----------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI);

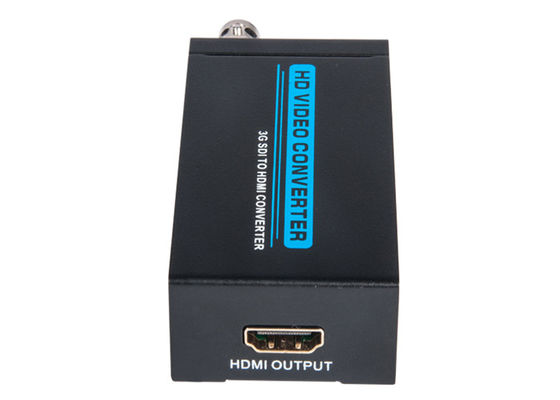

Çıkış Bağlantı Noktası------------------------------------------------ --------------------------1 x HDMI;

SDI İletim Hızları----------------------2.970 Gbit/s ve 2.970/1.001 Gbit/s

Giriş/Çıkış Çözünürlüğü------480i, 576i, 720p@50/59.94,60 ,1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Güç kaynağı------------------------------------------------ --------------------------DC 5V;

ESD Koruması İnsan vücudu modeli --------------------±8kV (hava boşluğu deşarjı)

±4kV (temas deşarjı);

Boyut------------------------------------------------- ----82 mm x 43,5 mm x 23 mm;

Ağırlık------------------------------------------------- -----------------------------------150g;

Çalışma Sıcaklığı---------------------------------0°C ~ 40°C / 32°F ~ 104° F;

Depolama Sıcaklığı------------------------------------20°C ~ 60°C / -4°F ~ 140°F;

bağıl Nem-------------------------------------20 ~ 90% RH (yoğuşmasız);

Güç Tüketimi (Maks)------------------------------------------------ ----------------5W;

Ürün adı--------------------1080P MINI SD / HD / 3G SDI - HDMI1.3 HDCP1.1/1.2 ile HDMI Dönüştürücü;

5.0 Bağlantı ve çalıştırma

5.01 Koaksiyel Kabloyu SDI sinyal kaynağı ile SDI GİRİŞİ arasına bağlayın

dönüştürücü.

5.02 HDMI Kablosunu dönüştürücü ile HDMI ekranı arasına bağlayın.

5.03 Güç adaptörünü dönüştürücü ile çıkış arasına bağlayın.

5.04 HDMI sinyal kaynağının ve ekranın güç kaynağını açın.Seçmek

karşılık gelen giriş portları, sonra çalışır.
