1080P MINI HDMI - HDMI1.3 HDCP1.1 / 1.2 ile SD / HD / 3G SDI Dönüştürücü

1.0giriiş

MINI HDMI - SDI Dönüştürücü, HDMI sinyallerinin SDI ekranında gösterilmesini sağlarken, yüksek

2,970 Gbit/s'lik bit hızları, size herhangi bir kayıp olmadan yüksek çözünürlüklü sinyal verir.Profesyoneller için bunun anlamı

uzun mesafe iletimi için sesli yüksek çözünürlüklü HDMI sinyalinizi SDI'ye dönüştürmek artık daha kolay

ve çalışmanızı SDI ekranında görüntüleyin.

2.0Özellikler

***HDMI1.3 HDCP1.1/1.2'yi destekleyin;

***SDI ekranında HDMI kaynağını gösterir.;

SDI arayüzü 2.970 Gbit/s, 2.970/1.001 Gbit/s bit hızlarında çalışır;

1.485 Gbit/s, 1.485/1.001 Gbit/s ve 270 Mb/s.;

***HDMI giriş zamanlamasını destekler: 480i@59.94, 576i, 720p@50/59.94/60,

1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60.;

***HDMI sinyalini SDI:480i/576i'ye SD-SDI'ye dönüştürür (SMPTE 259M-C, 270 Mbit/s bit hızlarında)

720p/1080i - HD-SDI (SMPTE 292M, 1.485 Gbit/s veya 1.485/1.001 Gbit/s bit hızlarında) 1080p - 3G-SDI

(SMPTE 424M/425M-AB, 2.970 Gbit/s ve 2.970/1.001 Gbit/s bit hızlarında).

***100 metreye (3G-SDI), 200 metreye (HD-SDI) veya 300 metreye (SD-SDI) kadar SDI çıkış mesafesini destekler;

***HDMI1.3 HDCP1.1/1.2 ile 1080P MINI HDMI - SD / HD / 3G SDI Dönüştürücü

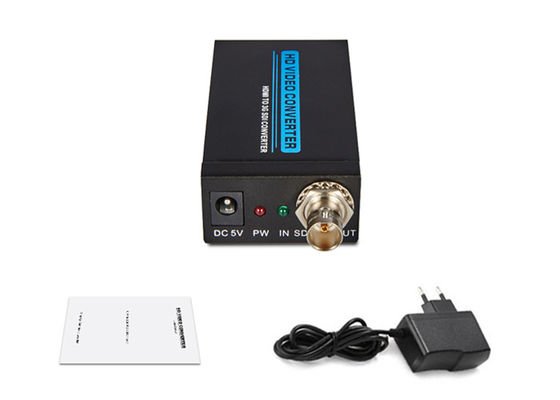

3.0Ambalaj aksesuarları:

Bu birimi kullanmaya çalışmadan önce lütfen ambalajı kontrol edin ve aşağıdaki öğelerin bulunduğundan emin olun.

nakliye kartonunda:

(1) 1080P MINI HDMI - SD / HD / 3G SDI Dönüştürücü ------------------------------ 1 Adet

(2)5V DC Güç Adaptörü------------------------------------------1 Adet

(3)Kullanıcı Kılavuzu------------------------------------------------ ------1 parça

4.0Özellikler

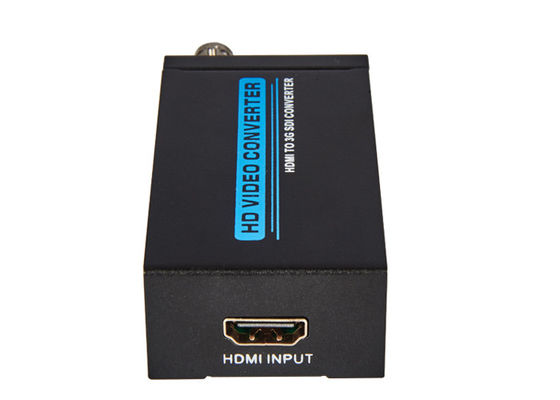

Giriş Bağlantı Noktası ------------------------------------------------ ---------------------------1 x HDMI;

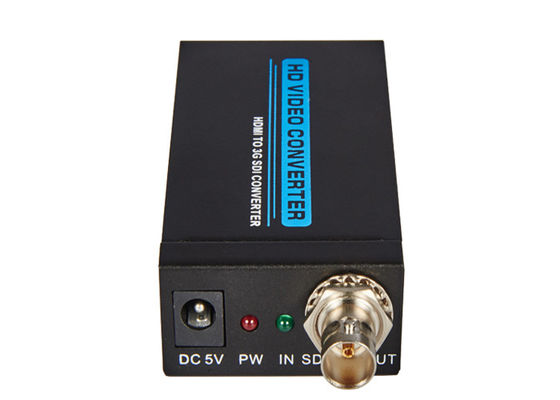

Çıkış Bağlantı Noktası------------------------------------------------ 1 x BNC (SDI/HD-SDI/3G-SDI);

SDI İletim Hızları----------------------2.970 Gbit/s ve 2.970/1.001 Gbit/s

Giriş/Çıkış Çözünürlüğü------480i, 576i, 720p@50/59.94,60 ,1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Güç kaynağı------------------------------------------------ --------------------------DC 5V;

ESD Koruması İnsan vücudu modeli--------------------±8kV (hava boşluğu deşarjı)

±4kV (temas deşarjı);

Boyut------------------------------------------------- ----82 mm x 43,5 mm x 23 mm;

Ağırlık------------------------------------------------- -----------------------------------150g;

Çalışma Sıcaklığı---------------------------------0°C ~ 40°C / 32°F ~ 104° F;

Depolama Sıcaklığı------------------------------------20°C ~ 60°C / -4°F ~ 140°F;

bağıl Nem-------------------------------------20 ~ 90% RH (yoğuşmasız);

Güç Tüketimi (Maks)------------------------------------------------ ----------------5W;

Ürün adı-----------------1080P MINI HDMI - HDMI1.3 HDCP1.1/1.2 ile SD / HD / 3G SDI Dönüştürücü;

5.0 Bağlantı ve çalıştırma

5.01 HDMI kablosunu HDMI sinyal kaynağı ile HDMI GİRİŞİ arasına bağlayın

dönüştürücü.

5.02 Koaksiyel Kabloyu dönüştürücü ile SDI ekran arasına bağlayın.

5.03 Güç adaptörünü dönüştürücü ile çıkış arasına bağlayın.

5.04 HDMI sinyal kaynağının ve ekranın güç kaynağını açın.Seçmek

karşılık gelen giriş portları, sonra çalışır.
