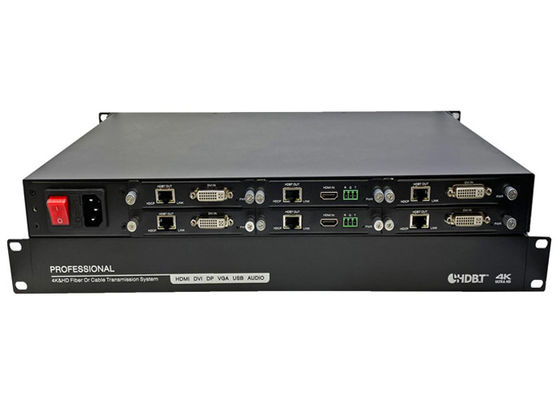

Ürün ayrıntıları:
|
| Ürün adı: | 6 HDBaseT çıkış bağlantı noktasına sahip HDBaseT 70 Meter Exender aracılığıyla Ultra İnce 4K HDMI | HDBaseT konektörü: | body{background-color:#FFFFFF} 非法阻断246 window.onload = function () { docu |
|---|---|---|---|
| HDBaseT Mesafesi: | 70 metre ve 100 metre | Bant genişliği: | 10,2 Gb/sn |
| HDBaseT Sürümü: | V1.0 | IR özelliği: | 0 ~38 Khz'yi destekler |
| Vurgulamak: | 70M USB Video Genişletici,Unix USB Video Genişletici,Windows HD Video Genişletici |
||
ÜRÜNE GENEL BAKIŞ:
verici:
①HDBaseT OUT: Güç içeren tüm veri sinyallerinin iletimi için tek bir CAT5e/6/7 kablosu ile Alıcı ünitesine bağlanır.
(2) IR OUT IR sinyallerini IR Blaster'ın doğrudan görüş alanı içindeki cihazlara iletmek için IR Blaster'a bağlanın.
⑶IR IN: Uzaktaki aygıtın IR kontrol aralığını genişletmek için IR Genişleticiye bağlanın.Kullanılan uzaktan kumandanın IR Genişleticinin doğrudan görüş alanı içinde olduğundan emin olun.
④HDBaseT Aktif LED: Bu LED, cihaz açıldığında saniyede titreyecektir.
⑤HDBaseT Bağlantı LED'i: Bu LED, verici ve alıcı arasında HDBaseT bağlantısı kurulduğunda yanacaktır.
①HDMI IN: DVD veya Blu-ray oynatıcı gibi HDMI kaynak ekipmanına bağlanır.
②RS232: RS-232 komutlarının iletimi için RS232 terminali ile D-Sub 9 pinli kablo üzerinden bir PC veya Dizüstü bilgisayara bağlanın.
(3) HDCP LED'i: Bu LED, cihazda HDCP olmadığında yanıp söner, cihazda HDCP olduğunda daima yanar.
Alıcı:
①HDBaseT IN: Alıcı ünitesine tek bir CAT5e/6/7 kablosu ile bağlanır, güç içeren tüm veri sinyallerinin iletimi için.
② IR ÇIKIŞI IR sinyallerini IR Blaster'ın doğrudan görüş alanı içindeki cihazlara iletmek için IR Blaster'a bağlanın.
③ IR IN: Uzaktaki aygıtın IR kontrol aralığını genişletmek için IR Genişleticiye bağlanın.Kullanılan uzaktan kumandanın IR Genişleticinin doğrudan görüş alanı içinde olduğundan emin olun.
④ HDBaseT Aktif LED: Bu LED, cihaz açıldığında saniyede titreyecektir.
⑤HDBaseT Bağlantı LED'i: Bu LED, verici ve alıcı arasında HDBaseT bağlantısı kurulduğunda yanacaktır.
⑥DC 12V:12V DC güç kaynağını üniteye takın ve adaptörü bir AC çıkışına bağlayın.
① HDMI OUT: DVD veya Blu-ray oynatıcı gibi HDMI kaynak ekipmanına bağlanır.
② RS232: RS-232 komutlarının iletimi için RS232 terminali ile D-Sub 9 pinli kablo aracılığıyla bir PC veya Dizüstü bilgisayara bağlanın.
③ HDCP LED'i: Bu LED, cihazda HDCP olmadığında yanıp söner, cihazda HDCP olduğunda daima yanar.
Üretim Özellikleri
| İşlev | Giriş sinyali sayısı | Verici:6-CH(DVI,HDMI,IR,Uzaktan anahtar) |
| Çıkış sinyali sayısı | Alıcı:1CH(DVI,HDMI,IR,Uzaktan anahtar) | |
| İletim mesafesi |
WLHDB-USB70:0-70m WLHDB-USB100:0-100m |
|
| Video iletim performansı | Video giriş arayüzü | HDMI ve DVI-I (yalnızca DVI-D sinyalini destekler) |
| Video çıkış arayüzü | HDMI ve DVI-I (yalnızca DVI-D sinyalini destekler) | |
| Çözünürlük | 1080p/1080i/720p/720i/576p/576i/480p/480i maksimum destek 4K×2K | |
| Maksimum Aktarım Hızı | 10Gb/sn | |
| kızılötesi | Uzaktan kumanda arayüzü | 3.5mm ses bağlantı noktası |
| Uzaktan kumanda arayüzü | IR uzaktan kumanda sinyali | |
| USB | Protokol | Yalnızca USB klavye ve fareyi destekler |
| Güç kaynağı | Voltaj aralığı |
Giriş:AC110V-220V,50/60HZ Çıkış: DC9V/1A |
| Güç tüketimi |
Verici: 5W Alıcı: 5W |
|
| Görünüm özelliği | Boyut (U×G×Y) |
Verici: 112.4mm×78.9mm×27.9mm Alıcı: 112.4mm×78.9mm×27.9mm |
| Malzeme | Çelik kasa | |
| Renk | Siyah | |
| Çalışma ortamı | Depolama sıcaklığı | -40-80 ℃ |
| Bağıl nem | %0-95 (Yoğuşma yok) | |
| Çalışma sıcaklığı | -15℃-55℃ | |
| Ürün adı | 6 HDBaseT çıkış bağlantı noktasına sahip HDBaseT 70 Meter Exender aracılığıyla Ultra İnce 4K HDMI | |
Uygulama şemasını kullanma:
6 HDBaseT çıkış bağlantı noktasına sahip HDBaseT 70 Meter Exender aracılığıyla Ultra İnce 4K HDMI
