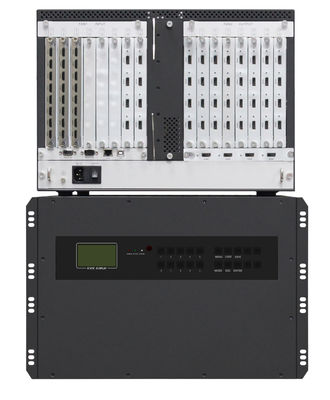

1 U , 2 U, 3.5 U ve 7 U kasalı WL-HDVP serisi video duvar denetleyicisi

1 U , 2 U, 3.5 U ve 7 U kasalı WL-HDVP serisi video duvar denetleyicisi

Video duvarınız için doğru Winlink video duvar denetleyicisi (WL-HDVP) modelini seçmek için 5 kolay adım.

nasıl seçilirWinlinkVWC (Video Wall Controller) modeli size uygun mu?

Winlink VWC kontrolörleri, Kasa, Giriş Kartları, Çıkış Kartları ve diğer fonksiyonel bileşenlerle modüler olarak tasarlanmıştır.

bu da yapılandırmayı seçmeyi çok kolaylaştırır.

Adım I: Gerekli Giriş/Çıkış (G/Ç) bağlantı noktalarının sayısını onaylayın.

Örneğin bir 2x4 video duvar projesini ele alalım.Bu durumda, 8x çıkışa ihtiyacınız olacaktır.Örneğin, 8 PC sinyaline bağlanır ve

4 DVD sinyali, toplam giriş sayısı 12x olacaktır.Bu tür bir video wall projesi ile 8x çıktıyı onaylayabilir ve

12x giriş sinyali.(Aşağıdaki resme bakın)

Adım II: G/Ç sinyal arayüzlerini onaylayın.

Winlink'in Giriş ve Çıkış kartları modüler bir tasarıma dayandığından, kullanıcı donanım kasasının ilgili kartlarla doldurulabilmesi için hangi sinyal arabirimlerine ihtiyaç duyduğunu belirtmelidir.Bu projede çıkışlar DVI arabirimlerine sahip olup, girişler HDMI ve DVI arabirimleridir.Bu, birden fazla DVI çıkış kartına, HDMI ve DVI giriş kartına ihtiyaç duyacağınız anlamına gelir.Winlink, alıcının sevkıyattan önce fabrikadaki talebine göre şasiyi ilgili G/Ç Kartları ile dolduracaktır.

4 kanal HDMI giriş kartı

4 kanal DVI giriş kartı

4 kanal DVI çıkış kartı

Adım III: G/Ç kartı (veya yuva) miktarlarını onaylayın.

8x DVI çıkışı, 8x HMDI girişi ve 4x DVI girişi gerektiren bu projede.

2 adet 4 Kanallı HDMI Giriş Kartına (kart başına 4 adet giriş bağlantı noktası), 1 adet 4 Kanallı HDMI Giriş Kartına ihtiyacınız olacaktır.

DVI giriş kartları (kart başına 4 giriş portu) ve 2 adet 4 Kanallı DVI Çıkış Kartları (kart başına 4x çıkış portu).

Aşağıdaki listeye bakın:

G/Ç kartları listesi

Adım IV: SeçtiğinizWinlinkşasi.

Winlink WL-HDVP, kasa için 1 U, 2 U, 3.5 U ve 7U olmak üzere modellere sahiptir.1U boyutlu kasa

1 giriş yuvası ve 1 çıkış yuvasını destekleyen 2 giriş yuvası ve 2 çıkış yuvasını destekleyen 2U boyutlu kasa.

5 giriş yuvası ve 6 çıkış yuvasını destekleyen 3.5 U boyutlu kasa.8 giriş yuvasını destekleyen 7U boyutlu kasa

ve 9 çıkış yuvası.

Artık son listenize sahipsiniz ve siparişinizi bırakabilirsiniz, ardından kutudan çıkarma gününüzün keyfini çıkarmak için bekleyin!

Daha fazla ayrıntı için, lütfen aracılığıyla Winlink ile iletişime geçin.www.video-wallcontroller.comveya sales@winlinktech.com.
