Ürün ayrıntıları:
|
| SDI İletim Oranları: | 2.970 Gbps, 1.485 Gbps | SMPTE Standardı: | 425M Seviye A ve B, 424M, 292M, 259M-C |
|---|---|---|---|
| SDI Kablo Mesafesi: | BELDEN 1694A kablosuyla 3G/HD/100/200 metreye kadar | HDMI Kablo Mesafesi: | 10 m, 8/12 bit |
| Güç tüketimi: | 5W | Boyutlar: | 110 mm (G)×288 mm (D)×32 mm (Y) |
| Ağırlık: | 750 gr | Şasi Malzemesi: | Metal |
| Vurgulamak: | 2.970Gbps HDMI Dönüştürücü,5W HDMI Dönüştürücü,1.485Gbps SDI Dönüştürücü |
||
2.970Gbps HDMI Dönüştürücü
ALL'den SDI Ölçekleyiciye Dönüştürücü
1. Giriş
SDI to ALL Scaler Converter, SD, HD ve 3G-SDI sinyallerinin HDMI/DVI/VGA/Composite port ekranında gösterilmesini sağlar.Bu, profesyonellerin SDI sinyallerini dağıtmalarının ve genişletmelerinin artık daha kolay olduğu ve bu ekranlarda çalışmaları görüntüleme yeteneği sağladığı anlamına gelir.Ayrıca, L/R ses çıkışları sayesinde, kullanıcılar analog ses formatlarının çıktısını alabilirken, geçişli 3G-SDI tasarımı, hem SDI hem de HDMI/DVI/VGA/Composite bağlantı noktası ekranlarında aynı anda içerik göstermelerine izin vererek kullanıcılara fayda sağlar.
2. Özellikler
Otomatik algılamalı SD-SDI, HD-SDI ve 3G-SDI giriş sinyallerini destekler;
HDMI/DVI/VGA/Kompozit ve SDI (bypass) çıkışını aynı anda destekler;
SDI arayüzü 2.970 Gbit/s, 2.970/1.001 Gbit/s bit hızlarında çalışır,
1.485 Gbit/s, 1.485/1.001 Gbit/s ve 270 Mb/s;
100 metreye (3G-SDI), 200'e kadar SDI giriş/çıkış mesafesini destekler
metre (HD-SDI) veya 300 metre (SD-SDI);

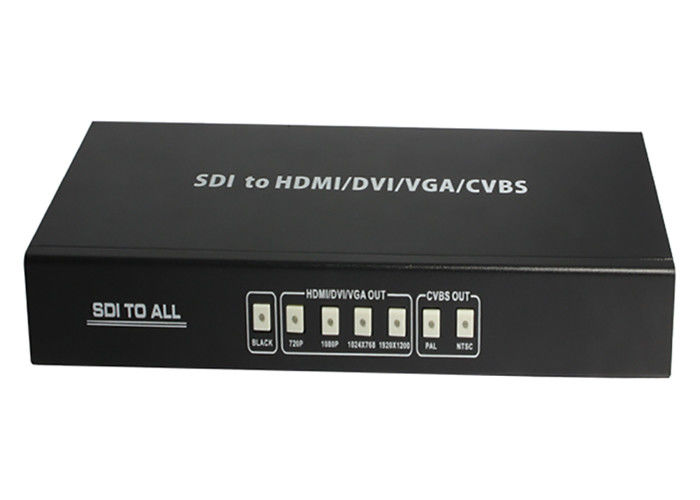

Herhangi bir SDI sinyalini HDMI/DVI/VGA/Kompozit olarak ölçeklendirin:
1. HDMI/DVI/VGA zamanlamaları: 1280x720,1920x1080,1024x768,1920x1200;
2. Kompozit format: PAL,NTSC;
SDI giriş modlarını destekler:
1. SD-SDI (SMPTE 259M-C, 270 Mbit/s bit hızlarında)
2. HD-SDI (1.485 Gbit/s ve 1.485/1.001 Gbit/s bit hızlarında SMPTE 292M)
3. 3G-SDI (SMPTE 424M/425M-AB, 2.970 Gbit/s bit hızlarında ve
2.970/1.001 Gbit/sn)
Ø Siyah ekran sinyal çıkışını destekler;
Ø Eşitlenmiş ve yeniden saatli döngü çıkışı;
Ø Analog 2CH'ye alternatif ses çıkışı;
Paket içeriği
SDI - TÜM Ölçekleyici Dönüştürücü 1 adet
12V/2.5A DC güç adaptörü 1 adet
Kullanım Kılavuzu 1 adet
3. Özellikler
SMPTE Standardı ................................................................425M Seviye A ve B, 424M, 292M, 259M-C
SDI İletim Oranları.................................................. 2.970Gbps, 2.970/1.001Gbps,1.485Gbps,
1.485/1.001Gbps ve 270Mbps

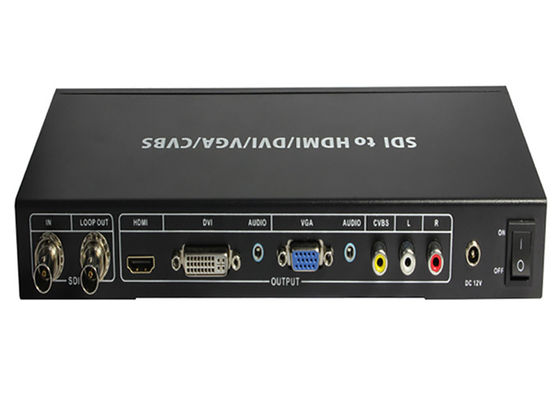

Giriş Bağlantı Noktası ................................................................ ...........1×BNC (SD/HD/3G-SDI)
Çıkış Bağlantı Noktası ................................................................ ...........1×BNC (SD/HD/3G-SDI baypas),
1×HDMI (Tip A konektör),
Sesli 1×DVI
Sesli 1x VGA
1 × R/L ile Kompozit
ESD Koruması................................................................ .. İnsan vücudu Modeli:
±8kV (hava boşluğu deşarjı)
±4kV (kontak deşarjı)
SDI Kablo Mesafesi ................................................................ 100m'ye kadar 3G (BELDEN 1694A Kablo)
200m'ye kadar HD (BELDEN 1694A Kablo)
300m'ye kadar SD (BELDEN 1694A Kablo)
Boyutlar ................................................................ ......... 110mm (G)×288mm (D)×32mm (Y)
Ağırlık ................................................. ......................750g
Şasi Malzemesi ................................................................ ......... metal
Çalışma sıcaklığı.............................................. 0 ˚C~40 ˚C/32 ˚F~104 ˚F
Depolama sıcaklığı................................................ .. −20 ˚C~60 ˚C/−4 ˚F~140 ˚F
Bağıl nem................................................ ........ %20~90 RH (yoğuşmasız)
Güç tüketimi ................................................ .........5W
