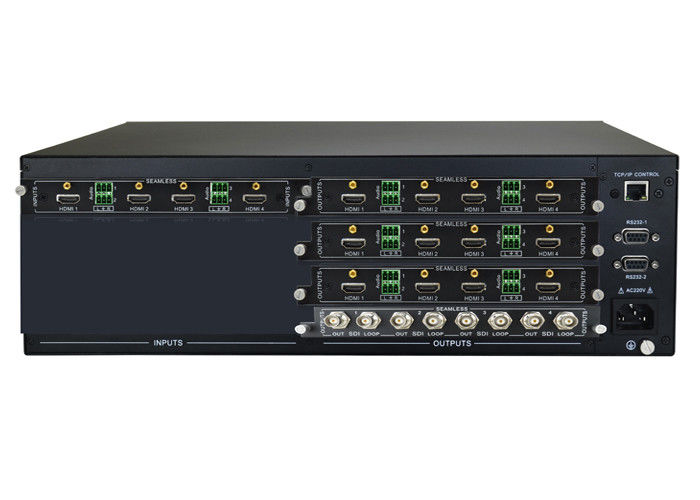

4 Hdmi Girişli SDI Çıkışlı Modüler 4K UHD Video Matrix Switcher

4 Hdmi Girişli SDI Çıkışlı Modüler 4K UHD Video Matrix Switcher

4 hdmi girişli, 12 hdmi ve 4 kanallı SDI çıkışlı 4K UHD Modüler Video Matrix Switcher

1. Genel Bakış

İsteğe bağlı modüler giriş kartları aşağıdaki bağlantıları içerir: HDMI, DVI, VGA, HDBaseT (RS232 ve çift yönlü geniş bant IR ile),

HD15 (VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, bileşen video, S-video ve

kompozit video).Modüler çıkış kartları aşağıdaki bağlantıları içerir: HDMI, SDI, DVI, VGA, HDBaseT ve Fiber Optik.

Analog sesin dijital sinyale eklenmesine izin vermek için HDMI giriş kartlarında stereo ses yerleştirme desteklenir.Stereo ses

ayrıca HDMI veya HDBaseT çıkış kartları kullanılarak de-gömülü olabilir.Gelişmiş EDID yönetimi, kaynakları yalnızca stereo ses çıkışı verecek şekilde kısıtlar,

ekli ekranlardan yerel video verilerini taklit ederken.Bu sistem, analog sesin eşleştirilmiş dijital video ile değiştirilmesini sağlar,

ek bir ses matrisi değiştiricisi gereksinimini ortadan kaldırır.

Net düğme kapakları, ön panelde her kurulum için özelleştirilebilen okunabilir metin sağlar.IR, RS232 ve üzerinden kontrol

TCP/IP, üçüncü taraf kontrol sistemleri için çok çeşitli seçenekler sunar.On programlanabilir ön ayar, verimli bir yapılandırma aracı sağlar

yaygın kullanım kalıpları için video ve ses dağıtımı.

2. Özellikleri

• HDMI ve HDBaseT aracılığıyla 4K UHD çözünürlük

• Desteklenen bağlantılar: VGA, SDI, DVI, HDMI, HDBaseT ve Fiber optik

• 10,2 Gbps'ye kadar yüksek bant genişliği

• Genişletilebilirliğe dayalı I/O modüler kartları ekleyin

• Çapraz nokta ultra anahtarlama

• Gelişmiş HDCP ve EDID yönetimi

• Çalışırken değiştirilebilir tasarım

• Açık ışıklı düğmeler

• IR, Ethernet ve RS-232 üzerinden kontrol

• 10 genel ön ayar

• Anahtarlama ve durum için ön panel LCD

• Ön panel güvenlik kilidi

• 3 RU rafa monte edilebilir alüminyum muhafaza

3. Özellikler .

G/Ç Bağlantıları:

• Kasa Girişi: 4 x Giriş Kartı

• Kasa Çıkışı: 4 x Çıkış Kartı

• Her G/Ç için bant genişliği: 340 MHz (10,2 Gbps)

• Giriş/çıkış empedansı: 75 ohm

• Anahtarlama hızı: 200ns (maks)

• Kazanç: 0 dB

• Maksimum gecikme: 5nS (+/- 1nS)

Kontrol:

• Seri kontrol portu: RS-232, 9 pinli dişi D konnektör

• Pin Konfigürasyonları: 2 = TX, 3 = RX, 5 = GND

• Ön panel kontrolü: Düğmeler

• Ethernet üzerinden TCP/IP Kontrolü

Genel ve Çevresel:

• Malzeme: Siyah boyalı Alüminyum Çerçeve Boyutu: 3 RU raf kasası

• Nem: %10 ~ %90

• Çalışma Sıcaklığı: 0° - +40° C (+32° - +104° F)

• Çalışma Nemi %20 - %90, Yoğuşmasız

• Depolama Sıcaklığı -10° ila +60°C (+14° ila +140°F)

• Depolama Nemi %20 - %90, Yoğuşmasız

• Kurulum: Rafa monte edilebilir

Güç, ESD ve Düzenleyici

• Uluslararası Güç Kaynağı: 110VAC ~ 240VAC, 50/60Hz

• Güç Tüketimi: 135 watt tam dolu

• ESD koruması: 15kV

• Düzenleyici: CE, RoHs, FCC

• Kasa Boyutu: 483x317x133mm(3U)

• Ürün Nakliye Ağırlığı: 7,71 kg (17 lbs.)
