Ürün ayrıntıları:
|
| VGA: | HD15 arayüzü ve 3.5'lik 1 ses arayüzü ile bağlantı 640*480/85HZ ila 1920*1200/60HZ'yi destekler | HDMI: | HDMI 1.4(HDCP 1.3) DVI 1.0 ,HDMI gömülü ses |
|---|---|---|---|
| video: | NTSC, PAL ve SECAM'in STetem'ini otomatik tanımlama, 3.5'lik 1 ses arabirimi ile bağlantı | USB: | Standard interface of 2.0,can insert U disk,embed audio; 2.0 standart arayüz, U disk ekley |
| Ses: | 3.5 Ses arabirimi, sol ve sağ kanalları ve stereo desteği, AV sinyal anahtarı STnchronously | Kontrol modu: | IR 、 büyük harf tuşu |
| Güç kaynağı: | AC: 100 - 240 V | Güç: | 20W |
| Boyutlar(1U): | 1U 19 inç standart kasa,442mm(U)*45mm(Y)*242mm(G) | Ağırlık (1U): | 2.5kg |
| Giriş Bağlantı Noktası: | 1 kanal HDMI giriş bağlantı noktası | Çıkış Bağlantı Noktası: | 9 kanal HDMI çıkış bağlantı noktaları |
| Vurgulamak: | 20W HDMI Video Duvar Denetleyicisi,Uzunluk 442mm HDMI Video Duvar Denetleyicisi,20W HDMI Duvar Denetleyicisi |
||

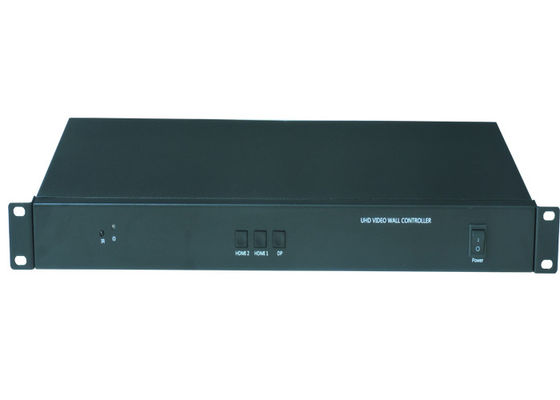

Sanatsal Özgürlüğe Sahip Çok Açılı 20W HDMI Video Duvar Denetleyicisi
I. kurulum talimatları
Değerli zamanınızdan tasarruf etmek için, bu kılavuz sağduyuyu tanıtmamaktadır.
elektrikli ev aletleri kullanımı,
lütfen yaygın elektrikli ev aletlerinin sağduyusuna uyun.Cihazı kullanmadan önce,
lütfen işletimi okuyun hızlı bir şekilde aşina olabilmeniz için talimatları dikkatli bir şekilde
Cihazın devreye alınması ve kullanılması ile.
II.kurulum adımları

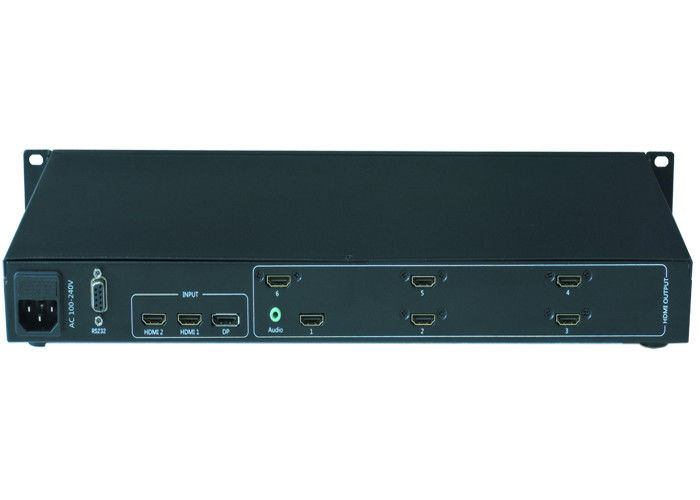

1. Ekleme işlemcisinin HDMI çıkışını likit kristal ekran ünitesinin HDMI giriş bağlantı noktasına bağlayın,
ve her görüntü birimi, ekleme işlemcisinin herhangi bir HDMI çıkış bağlantı noktasına bağlanabilir;
2. Görüntülenecek sinyal kaynağını HDMI1, HDMI2 ve DP arabirimlerinden herhangi birine bağlayın;
3. Video duvar denetleyicisini ilk kez kurduğunuzda, cihazın RS232 arayüzüne bağlanmanız gerekir.
video duvar denetleyicisini seri kablo aracılığıyla
Kurulum şeması aşağıdaki gibidir:
III.açık
Yukarıdaki kablolar bağlandıktan sonra 100-240V AC güç kaynağını prize takın,
cihazın güç anahtarını açın,
güç gösterge ışığı kırmızıdır ve cihaz çalışır durumdadır;
Ⅳ.Teknik parametreler
| İsim | Şartname |
| Giriş sinyali | |
| VGA |
HD15 arayüzü ve 3.5'lik 1 ses arayüzü ile bağlantı 640*480/85HZ'den 1920*1200/60HZ'ye kadar destek |
| HDMI | HDMI 1.4(HDCP 1.3) DVI 1.0 ,HDMI gömülü ses |
| Video | NTSC, PAL ve SECAM'in STetem'inin otomatik olarak tanımlanması, 3.5'lik 1 ses arabirimi ile bağlantı |
| USB |
2.0 standart arayüz, U disk ekleyebilir, ses gömebilir; Destek video, görüntü, MP3, TXT |
| Çıkış sinyali | 9 adede kadar HDMI sinyal çıkışı, 1920x1080@60HZ'ye kadar çıkış çözünürlüğü ile özelleştirilebilir. |
| HDMI arayüzü | |
| Ses | 3.5 Ses arabirimi, sol ve sağ kanalları ve stereo desteği, AV sinyal anahtarı STnchronously |
| diğerleri | |
| Kontrol modu | IR, büyük harf anahtarı |
| Güç kaynağı | AC: 100 - 240 V |
| Ortak desen | Dört standart eklem, tek makine 2 ila 9 eklemi özelleştirin |
| Güç | 20W |
| kasa boyutu | |
| Boyutlar(1U) | 1U 19 inç standart kasa,442mm(U)*45mm(Y)*242mm(G) |
| Ağırlık (1U) | 2.5kg |
| Ürün adı | Sanatsal Özgürlüğe Sahip Çok Açılı 20W HDMI Video Duvar Denetleyicisi |
