Ürün ayrıntıları:
|
| VERİCİ: | VERİCİ | Arayüz: | SDI Output(BNC female); SDI Çıkışı (BNC dişi); HDMI Output(Type A female); H |
|---|---|---|---|
| Besleme Voltaj Aralığı: | 7-36V DC | İletim Aralığı: | 150 Metre |
| Güç tüketimi: | < 6W | Boy: | (U x G x Y): 95.4*152.2*26mm |
| Giriş Video Formatı: | SDI:3G, HD ve SD-SDI(Otomatik Seçili): HDMI: 525i, 625i, 720p 50/59.94/60, 1080i 50/59.94/60, 1080p2 | Video İşleme Renk Derinliği: | RSSI-Blue(5 LEDs); RSSI-Mavi (5 LED); Link-Yellow; Bağlantı-Sarı; VID |
| Vurgulamak: | SDI HDMI Kablosuz Genişletici,150m HDMI Kablosuz Genişletici,150m HDMI Wifi Genişletici |
||

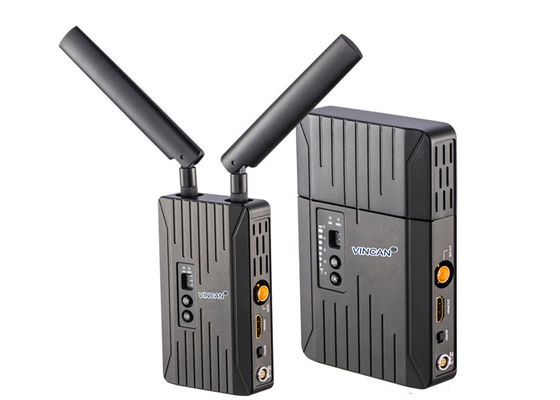

Herhangi Bir Gecikme Olmadan 150 Metre 3G SDI HDMI Kablosuz Genişletici
PRO150,150 metre WHDI HDMI&3G-SDI gecikmesiz kablosuz genişletici
Özellikleri:
1. Sony F970 pil tokası, saha pili takma ve değiştirme için uygun.
2. Tüm giriş ve çıkış portları +-8 kV ESD koruma seviyesine sahiptir (HBM, kontak deşarjı).. Tak & Çalıştır – yazılım gerektirmez.
3. Profesyonel standart 4 pimli LEMO elektrik fişleri.
4. Her bir RX (alıcı), fabrikada benzersiz TX (verici) ile eşleştirilmiştir.
5. Sağlam soğutma ve dayanıklılığa sahip endüstriyel metal ve plastik kasa.
6. RX yerleşik yönlü anten.
7. Kablosuz güç durumu, Video durumu ve alıcı RSSI için sinyal göstergeleri.
8. Sert taşıma çantası, ürüne su ve darbeye dayanıklılık sağlar.
Şartname
|
|
|
/ |
|
SDI:3G, HD, |
|
|
|
|
|
|
ve SD-SDI(Otomatik Seçili): |
|
||
|
|
|
|
|
|
||
|
Çıkış Video Formatı |
|
|
|
HDMI: 525i, 625i, |
|
|
|
|
|
|
720p 50/59.94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59,94/60, 1080p23,98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Video İşleme Renk Derinliği |
|
Link-Sarı； VİDEO-Yeşil |
|
RSSI-Mavi (5 LED);Bağlantı-Sarı; |
|
|
|
|
|
VİDEO-Yeşil |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Frekans bandı |
|
5.1-5.9GHz, Çin ile yapılandırılabilir, |
|
5.1-5.9GHz, Çin ile yapılandırılabilir, |
|
|
|
|
Kuzey Amerika, Avrupa, vb |
|
Kuzey Amerika, Avrupa, vb |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Modülasyon Modu |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Iletim gücü |
|
Maksimum 15dBm |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Alıcı Duyarlılığı |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
İşgal Edilen Bant Genişliği |
|
20/40MHz |
|
20/40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sıcaklık aralığı |
|
0-40 ℃ (çalışma sıcaklığı); |
|
0-40 ℃ (çalışma sıcaklığı); |
|
|
|
|
|
-20-60℃(depolama sıcaklığı) |
|
-20-60℃(depolama sıcaklığı) |
|
|
|
|
|
|
|
|
|
|
Kurulum
1) Kameranın video kaynağı çıkışının iyi durumda olduğundan ve HD monitörün açık olduğundan ve bağlı video girişine geçtiğinden emin olun.
Liman.
2) 2 TX anteninin takılı olduğundan emin olun.Optimum sonuçlar için çift antenleri “V” şeklinde ayarlayın ve engelsiz bir çizgiyi koruyun.
Verici ve alıcı arasındaki görüş.Referans için aşağıdaki şekil
3) Tüm giriş, çıkış SDI veya HDMI kablolarının bağlı olduğundan emin olun.
4) Hem verici hem de alıcıya pil veya DC girişi ile güç verildiğinden emin olun.Ardından sırasıyla vericinin ve alıcının güç anahtarını açın.GÜÇ göstergesi daha sonra yanacaktır.
5) Verici ve alıcının aynı frekansa ayarlandığından emin olun.
6) Kamera açıksa ve video girişi tamamsa, TX tarafı VIDEO göstergesi yanacaktır.
7) RX, TX ile kablosuz bağlantıyı bitirmeden önce, RSSI göstergeleri ve VIDEO göstergeleri kapalıdır;kablosuz bağlantı yapıldığında, RSSI göstergeleri
önce yanar ve sinyal gücünü gösterir.Alıcı, kablosuz videoyu hava arayüzünden dahili olarak normal olarak algılarsa, VİDEO
göstergesi yanacaktır.Bundan önce, alıcının SDI veya HDMI video çıkışı bağlantı noktasına bağlı HD monitör varsa, bir OSD görüntüleyecektir.
Aşağıdaki şekildeki gibi bağlantı bağlantısı.
8) Sistem, bağlantı gücüne ve sinyal kanalı durumuna bağlı olarak bağlantıyı oluşturmak için 20-30 saniye harcar.Kablosuz bağlantı olduğunda
mevcut kablosuz sinyal gücünü gösteren RSSI ışığı yanacak, VIDO göstergeleri yanacak ve bağlı HD monitör
gerçek zamanlı video ve ses oynatacak.
Frekans Seçimi
Kablosuz iletim sistemi 5.1-5.9GHz frekans bandında çalışır ve diğer lisanslı veya ISM bantlarına esnek bir şekilde yapılandırılabilir.
farklı küresel bölgeleri barındırır.Vericinin ön panelinde bir frekans seçim düğmesi bulunur (aşağıdaki resme bakın), bu düğme
maksimum 4 uygulanabilir frekans kanalı sağlar ve maksimum 4 eşzamanlı alıcı ünitesini destekler.
