Ürün ayrıntıları:
|
| Resolution: | 4k*2k 60Hz (YUV 4:2:0) | WDM filter: | Integrated 1310nm/1550nm filter |
|---|---|---|---|
| Giriş ve çıkış sinyalleri: | TMDS seviyesi (DVI1.0'a uygun) | Modül Boyutu (mm): | 59.5lx20.0wx10.5h |
| optik konektör: | 1x LC Konektörü | elektrik konnektörü: | HDMI fişi |
| Önerilen Elyaf: | OM3 mm fiber veya tek modlu fiber | Mesafeyi uzat: | 300m |
| Vurgulamak: | 300m HD Video Genişletici,1310nm HD Video Genişletici,1550nm Mini HDMI Genişletici |
||
1xlc Mini 300m HD Video Genişletici 1310NM 1550NM HDMI Fiş
1xlc HDMI fiber genişletici 1310/1550nm 300m
Özellikler:
***3840*2160/30Hz'e kadar çözünürlük (Y: U: V 4: 4: 4);
***Destek Çözünürlüğü 3840*2160/30Hz (Y: U: V 4: 2: 0)
***DVI verilerini OM3 mmf veya SMF fiber üzerinden 300 metreye kadar uzattı;
***Destek HDCP;
***1x LC OM3 mm fiber veya SM fiber ile çıkarılabilir özellik;
***Modüller, HDMI fişlerini benimseyerek doğrudan grafik kaynaklarına ve ekranlara takılacak kadar kompakttır;
***Verici ve alıcı için iki (2) +5V DC güç adaptörleri içerir;
***Mikro USB-B güç konnektörü;
***Bakır iletken olmadığı için ihmal edilebilir RFI/EMI emisyonu ve video kalitesi kaybı ile veri güvenliği;
Uygulamalar:
***Tıbbi aletler, aero, trafik kontrolü, fabrika ve banka için dijital FPD'ler, PDP'ler ve projektörler
***Konferans salonu ve oditoryumdaki dijital FPD'ler ve projektörler
***Uzak sistemlerden tam hareketli grafik ekranları gösteren dijital FPD'lere sahip kiosk
***Kamu sitelerinde bilgi için PDP görüntüler
***Sokaklarda ve stadyumlarda LED tabelalar
Uygulama Diyagramı:

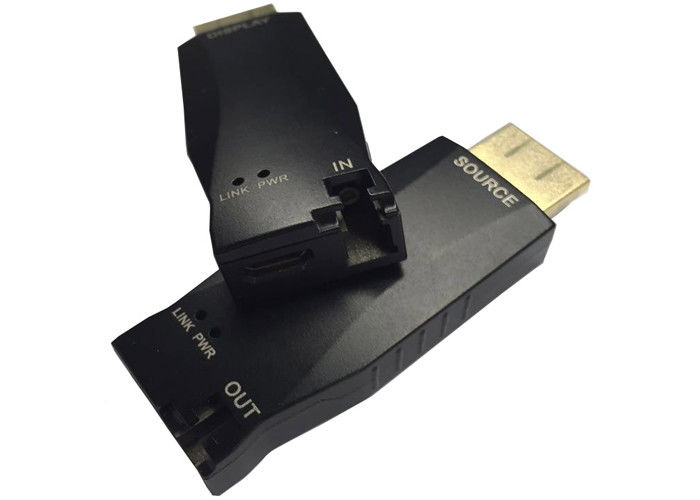

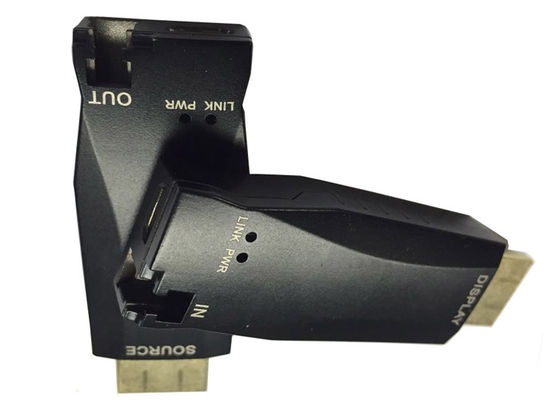

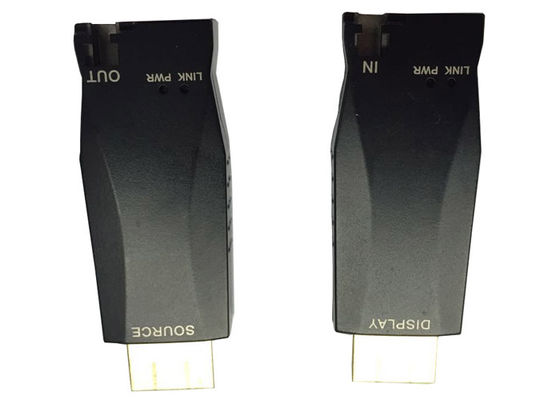

Ürünlerin resmi:
Tanım:
WLHDMI-304S-TR optik uzatma modülü, her biri LC konektörleri ve HDMI fişine sahip olan verici modülü ve alıcı modülünden oluşur. Kullanıcılar, uçlarda LC Ferrules ile fiber optik kabloların uzunluğunu seçerek genişletme uzunluğuna karar verebilirler. Grafik TMDS sinyallerinin, seçilen OM3 çok modlu cam liflerin veya tek modlu liflerin modal bant genişliğinin sınırlarına kadar genişletilebilir olması sunar.
WLHDMI-304S-T ve WLHDMI-304S-R arasındaki iletişim çift yönlüdür, –T'den –r'den 1310nm ile 10550nm ile veri hızı, 1310nm ve 1550nm optik sinyaller ile 1310nm ve 1550nm'dir. HDMI Extender.
WLHDMI-304S HDMI Extender uyumlu HDMI 1.4 Standardı, Destek çözünürlüğü 3840*2016/30Hz'e (YUV 4: 4: 4) veya 3840*2016/60Hz'e (YUV 4: 2: 0) kadardır. OM3 mmf ve SMF üzerinden 300 metreye kadar olan mesafeyi destekler.
Genişleticiler aşağıdaki gibi üç bölümden oluşur;
- bir verici; P/N: WLHDMI-304S-T
- bir alıcı; P/N: WLHDMI-304S-R
- DC 5V 1A çıkışlı 110V-240V'ye iki AC adaptör
Teknik Özellikler
-Spesifikasyonlar
-Genel özellikler
|
|
Parametre |
Spesifikasyonlar |
|
Çözünürlük |
4K*2K 30Hz |
3840x2160/30Hz (YUV 4: 4: 4) |
|
4K*2K 60Hz |
3840x2160/60Hz. (YUV 4: 2: 0) |
|
|
Bileşenler |
TX modülünde lazer diyotlar |
1310nm FP lazer ve 1550nm pin PD |
|
RX modülünde fotoğraf diyotları |
1550nm FP lazer ve 1310nm pin PD |
|
|
WDM Filtresi |
Entegre 1310nm/1550nm Filtre |
|
|
Elektrik |
Giriş ve çıkış sinyalleri |
TMDS seviyesi (DVI1.0'a uygun) |
|
Veri Aktarım Oranı (Grafik Veriler) |
Maks. 3.4Gbps |
|
|
Maksimum piksel saat frekansı |
340MB/S |
|
|
Maksimum video bit hızı |
10.3gb/s |
|
|
RX çıkışının sonunda toplam titreşim |
Maks. 309 PS |
|
|
Kanallar arası eğik |
Maks. 6ns |
|
|
Optik |
Bağlantı güç bütçesi |
Min 8.5dB |
|
Mekanik |
Modül Boyutu (mm) |
59.5lx20.0wx10.5h |
|
Bağlayıcı |
Optik konektör |
1x LC Konektörü |
|
Elektrik konnektörü |
HDMI fişi |
|
|
Önerilen Elyaf |
OM3 mm fiber veya tek modlu fiber |
|
|
Mesafeyi uzat |
300m |
|
Mutlak Maksimum Derecelendirmeler
|
Parametre |
Sembol |
Minimum |
Maksimum |
Birimler |
|
Besleme voltajı |
VCC |
- 0.3 |
+ 6.0 |
V |
|
Giriş ve çıkış voltajı |
Vin/Out |
- 0.3 |
VCC |
V |
|
Çalışma sıcaklığı |
Tepe |
0 |
70 |
° C |
|
İşletme bağıl nemi |
Rhop |
5 |
80* |
%RH |
|
Saklama sıcaklığı |
Tsto |
- 40 |
+ 85 |
° C |
|
Depolama bağıl nem |
Rhsto |
5 |
95* |
%RH |
Çalışma koşulları
Verici Modülü (E-To-O dönüştürmeer); P/N WLHDMI-302S-T
|
|
Parametre |
Sembol |
Minimum |
Tipik |
Maksimum |
Birimler |
|
Güç kaynağı |
Besleme voltajı |
VCC |
4.5 |
5.0 |
5.5 |
V |
|
Tedarik Akımı |
ITCC |
- |
280 |
320 |
anne |
|
|
Güç dağıtımı |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Güç kaynağı reddi |
PSR |
|
50 |
|
MVP-P |
|
|
TMDS |
Veri Giriş Yükü |
Rld |
|
50 |
|
Ω |
|
Grafik besleme voltajı |
GVCC |
+ 3.1 |
+ 3.3 |
+ 3.5 |
V |
|
|
Tek uçlu çıkış salınım voltajı |
Gviswing |
0.4 |
- |
0.8 |
V |
|
|
Optik bağlantı |
10.2GB/s Verici |
|||||
|
Optik çıkış gücü |
Po |
-6.0 |
|
0 |
DBM |
|
|
Veri oranı |
B |
|
10.3 |
|
GB/S |
|
|
Dalga boyu almak |
λ |
1260 |
1310 |
1360 |
NM |
|
|
Er |
Er |
3.5 |
|
7 |
DBM |
|
|
Δλ |
|
|
|
2 |
NM |
|
|
250MB/s Alıcı |
||||||
|
Optik güç almak |
Po |
-25 |
|
0 |
DBM |
|
|
Veri oranı |
B |
|
250 |
|
MB/S |
|
|
Dalga boyu almak |
λ |
1490 |
1550 |
1610 |
NM |
|
|
Sinyal iyi tespit |
SDG |
|
|
-25 |
DBM |
|
|
Sinyal algılama başarısızlığı |
SDF |
-27 |
|
|
DBM |
|
|
Bağlantı güç bütçesi |
PBGT |
9.0 |
|
|
DB |
|
|
Toplam titreşim |
Trjoter |
|
|
309 |
ps |
|
Alıcı Modülü; P/N: WLHDMI-302S-R:
|
|
Parametre |
Sembol |
Minimum |
Tipik |
Maksimum |
Birimler |
|
Güç kaynağı |
Besleme voltajı |
VCC |
4.5 |
5.0 |
5.5 |
V |
|
Tedarik Akımı |
IRCC |
- |
280 |
320 |
anne |
|
|
Güç dağıtımı |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Güç kaynağı reddi |
PSR |
|
50 |
|
MVP-P |
|
|
TMDS |
Veri çıkışı yükü |
Rld |
|
50 |
|
Ω |
|
Grafik besleme voltajı |
GVCC |
+ 3.1 |
+ 3.3 |
+ 3.5 |
V |
|
|
Tek uçlu çıkış salınım voltajı |
Gviswing |
0.4 |
- |
0.8 |
V |
|
|
Optik bağlantı |
10.2gb/s alıcı |
|||||
|
Optik güç almak |
Po |
-14.5 |
|
0 |
DBM |
|
|
Veri oranı |
B |
|
10.3 |
|
GB/S |
|
|
Dalga boyu almak |
λ |
1260 |
1310 |
1360 |
NM |
|
|
Sinyal iyi tespit |
SDG |
|
|
-14 |
DBM |
|
|
Sinyal algılama başarısızlığı |
SDF |
-15 |
|
|
DBM |
|
|
Bağlantı güç bütçesi |
PBGT |
8.5 |
|
|
DB |
|
|
Toplam titreşim |
Trjoter |
|
|
309 |
ps |
|
|
250MB/S Verici |
||||||
|
Optik çıkış gücü |
Po |
-9.0 |
|
-3 |
DBM |
|
|
Veri oranı |
B |
|
250 |
|
MB/S |
|
|
Dalga boyu almak |
λ |
1490 |
1550 |
1610 |
NM |
|
|
Er |
Er |
9 |
|
|
DBM |
|
|
Δλ |
|
|
|
4 |
NM |
|
Fiber optik kabloların önerilen özellikleri
|
Parametreler |
Koşullar |
Spesifikasyonlar |
|
Fiber tipi |
|
OM3 mm lif veya SM lifi |
|
Fiber kablo zayıflaması |
SM Lif λ = 1310nm |
Maks. 0.5db/km |
|
OM3 mm lif λ = 1310nm |
Maks. 3.5db/km |
|
|
Uzatma mesafesi |
SM Fiber |
300m |
|
OM3 mm elyaf |
300 m |
|
|
Eğrilik |
|
Maks. 0.4ns |
|
Ekleme zayıflaması |
|
Maks. 0.5dB |
|
Toplam optik zayıflama |
330 ft (100 metre) uzatma |
Maks. 1.5dB |
Not*: İki LC konektörünü sıkmak için bazı plastik kuplörler sığamadı.
Çizim
Kurulum:
Not: Lütfen Optik HDMI Extender'ı aşağıdaki adıma göre yükleyin, eğer değilse, genişletici
çalışmamalı.
1. WLHDMI-304S-T'yi video kaynağına bağlayın ve WLHDMI-304S-R'yi
görüntülemek;
2. WLHDMI-304S-T ve WLHDMI-304S-R arasındaki fiberi bağlayın
3. Harici güç kaynağını WLHDMI-304S-T ve WLHDMI-304S-R'ye bağlayın.
4 Sisteme gücünü uygulayın.
