Ürün ayrıntıları:
|
| HDMI Uyumluluğu: | HDMI 2.0 | HDCP Uyumluluğu: | HDCP 2.2 / HDCP 1.4 |
|---|---|---|---|
| video bant genişliği: | 18Gb/sn | Video çözünürlüğü: | 4K60Hz'e kadar 4:4:4 |
| Renk Alanı: | RGB / YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4 | esd koruması: | İnsan vücudu modeli — ±8kV (Hava aralığı deşarjı) &±4kV (Temas deşarjı) |
| Konut: | Metal muhafaza | Renk: | Siyah |
| Boyutlar: | Verici / Alıcı: 61 mm [G] x 88 mm [D] x 18 mm [Y] | ağırlık: | Verici: 160g, Alıcı: 155g |
| Güç kaynağı: | Giriş: AC 100 - 240V 50/60Hz Çıkış: DC 12V/1A | Güç tüketimi: | 3,84 W |
| Vurgulamak: | 18Gbps HD Video Genişletici,HDMI2.0 HD Video Genişletici,18Gbps HDMI Over CAT Genişletici |
||

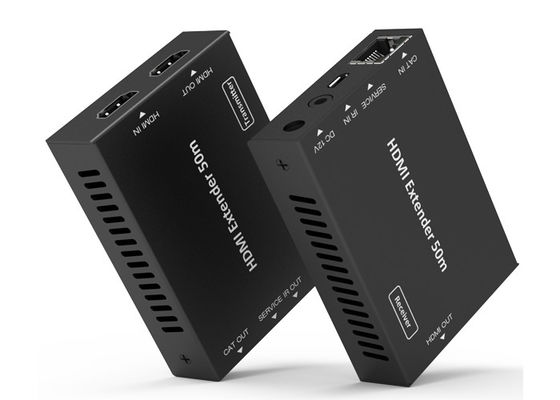

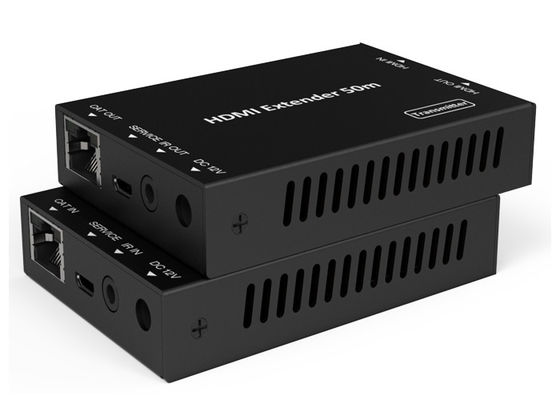

18Gbps HD Video Genişletici 50 Metre HDMI Üzeri CAT Metal Muhafaza
CAT Extender 50 metre üzerinden 18Gbps HDMI
1. Giriş
HDMI 18Gbps Genişletici, yüksek tanımlı video / ses sinyalini genişletebilir ve tek yönlü IR ve mesafeler arasında 164ft / 50 metreye kadartek bir Cat5e/6 kablosu üzerinden gönye ve alıcı.kadar çözünürlüğü destekler. 4K2K@60Hz 4:4:4, 18Gbps ve HDCP 2.2.Ek olarak, genişletici eşittirkaynak kontrolüne izin veren tek yönlü IR geçişi ve bir HDMI döngü çıkışı.
Genişletici iki ünite içerir: verici ünite ve alıcı ünite.transgönye birimi, HDMI giriş sinyalini yakalamaktan sorumludur ve sinyali taşır uygun maliyetli bir Cat6 kablosu ve yayan IR kontrol sinyalleri aracılığıyla.Alıcı birim, HDMI sinyalini almaktan ve IR kontrolünü iletmekten sorumludur. sinyal.
Genişletici, HDMI uzantısı için en uygun çözümü sunar. uzun mesafe kabiliyetine sahip tek Cat5e/6 ve aşağıdakiler için mükemmel bir çözümdür herhangi bir uygulama
2. Özellikler
☆ HDMI 2.0, HDCP 2.2 / HDCP 1.4 ve DVI 1.0 uyumlu
☆ 18Gbps bant genişliğini destekler
☆ 4k2k@60Hz 4:4:4'e kadar giriş ve çıkış video çözünürlüğünü destekler
164ft / 50 metreye kadar mesafe
☆ Bir HDMI döngü çıkışını destekler
☆ Tek yönlü IR geçişini destekler
☆ HDR işlevini destekler
☆ PoC (Kablo Üzerinden Güç) işlevini destekler, bu, her iki vericinin de
veya alıcıya güç kaynağı 12V/1A güç adaptörüyle sağlanır, diğeri
güç kaynağına ihtiyaç duyar.)
☆ Otomatik kopyalama EDID işlevini destekler
☆ Kolay ve esnek kurulum için kompakt tasarım.
3. Paket İçeriği
① 1× HDMI 18Gbps Genişletici (Verici)
② 1× HDMI 18Gbps Genişletici (Alıcı)
③ 1× IR Blaster kablosu (1,5 metre)
④ 1× 20~60KHz IR Alıcı kablosu (1,5 metre)
⑤ 1× 12V/1A Kilitleme Güç adaptörü
⑥ 4× Montaj Kulakları
⑦ 1× Kullanım Kılavuzu
4. Özellikler
| Teknik | ||
| HDMI Uyumluluğu | HDMI 2.0 | |
| HDCP Uyumluluğu | HDCP 2.2 / HDCP 1.4 | |
| Video Bant Genişliği | 18Gb/sn | |
| Video çözünürlüğü | 4K60Hz'e kadar 4:4:4 | |
| Renk Alanı | RGB / YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4 | |
| Renk derinliği |
8/10/12-bit (1080P60Hz, 4K30Hz, 4K60Hz YCbCr) 4:2:2/4:2:0) 8 bit (4K60Hz 4:4:4) |
|
| HDMI Ses Formatları |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus(DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X |
|
| ESD Koruması | İnsan vücudu modeli — ±8kV (Hava aralığı deşarjı) &±4kV (Temas deşarjı) | |
| Bağlantılar | ||
| verici |
Girişler: 1x HDMI Tip A [19-pin dişi] 1x SERVİS [Mikro USB, Güncelleme bağlantı noktası] Çıkışlar: 1x HDMI Tip A [19-pin dişi] 1x IR ÇIKIŞI [3,5 mm Stereo Mini jak] 1x CAT OUT [RJ45, 8-pin dişi] |
|
| Alıcı |
Girişler: 1x IR IN [3,5 mm Stereo Mini jak] 1x CAT IN [RJ45, 8-pin dişi] 1x SERVİS [Mikro USB, Güncelleme bağlantı noktası] Çıkışlar: 1x HDMI Tip A [19-pin dişi] |
|
| Mekanik | ||
| Konut | Metal Muhafaza | |
| Renk | Siyah | |
| Boyutlar |
Verici alıcısı: 61 mm [G] x 88 mm [D] x 18 mm [Y] |
|
| Ağırlık | Verici: 160g, Alıcı: 155g | |
| Güç kaynağı |
Giriş: AC 100 - 240V 50/60Hz Çıkış: DC 12V/1A |
|
| Güç tüketimi | 3,84 W | |
| Çalışma sıcaklığı | 32 - 104°F / 0 - 40°C | |
| Depolama sıcaklığı | -4 - 140°F / -20 - 60°C | |
| Bağıl nem | %20 - 90 RH (yoğunlaşma yok) | |
| Çözünürlük / Mesafe | 4K60 - Feet / Metre | 4K30 / 1080P - Feet / Metre |
| CAT5e | 164ft / 50M | 164ft / 50M |
| CAT6/6a/7 | 197ft / 60M | 230ft / 70M |
| HDMI GİRİŞ/ÇIKIŞ | 10ft / 3M | 30ft / 10M |
| “Premium High Speed HDMI” kablosunun kullanılması şiddetle tavsiye edilir. | ||
5. Çalıştırma Kontrolleri ve Fonksiyonlar
5.1 Verici Paneli
| Sayı | İsim | İşlev açıklaması |
| 1 | HDMI ÇIKIŞI | HDMI döngü çıkış bağlantı noktası, bir HDMI kablosuyla TV veya Projektör gibi HDMI görüntüleme cihazına bağlayın. |
| 2 | HDMI GİRİŞİ | HDMI giriş bağlantı noktası, bir HDMI kablosuyla DVD veya PS4 oynatıcı gibi HDMI kaynak cihazına bağlayın. |
| 3 | KEDİ ÇIKIŞ | Bir CAT6 kablosuyla alıcı uçtaki CAT IN bağlantı noktasına bağlayın. |
| 4 |
Güç göstergesi Lamba (Yeşil) |
Verici açıldığında lamba yanacaktır. |
| 5 |
veri sinyali Gösterge Lambası (Turuncu) |
Verici ve alıcı sinyal iletimine sahip olduğunda lamba yanacaktır. |
| 6 | HİZMET portu | Firmware güncellenmiş kullanım için. |
| 7 | IR ÇIKIŞI | Geniş bant IR Blaster kablosuna bağlayın.IR sinyali, alıcının IR IN bağlantı noktasından gelir. |
| 8 | DC 12V |
DC 12V/1A güç kaynağını üniteye takın ve adaptörü bir AC çıkışına bağlayın. (Not:Genişletici PoC işlevini destekler, bu, vericinin veya alıcının 12V/1A güç adaptörü ile beslendiği, diğerinin güç kaynağına ihtiyaç duymadığı anlamına gelir.) |
5.2 Alıcı Paneli
| Sayı | İsim | İşlev açıklaması |
| 1 | HDMI ÇIKIŞI | HDMI çıkış bağlantı noktası, bir HDMI kablosuyla TV veya Projektör gibi HDMI görüntüleme aygıtına bağlayın. |
| 2 | KEDİ İÇİ | Bir CAT6 kablosuyla verici ucundaki CAT OUT bağlantı noktasına bağlayın. |
| 3 |
Güç göstergesi Lamba (Yeşil) |
Alıcı açıldığında lamba yanacaktır. |
| 4 |
veri sinyali Gösterge Lambası (Turuncu) |
Verici ve alıcı sinyal iletimine sahip olduğunda lamba yanacaktır. |
| 5 | HİZMET portu | Firmware güncellenmiş kullanım için. |
| 6 | IR GİRİŞİ | Geniş bant IR Alıcı kablosuna bağlayın.IR sinyali, vericinin IR OUT bağlantı noktasına gönderilecektir. |
| 7 | DC 12V |
DC 12V/1A güç kaynağını üniteye takın ve adaptörü bir AC çıkışına bağlayın. (Not: Genişletici PoC işlevini destekler, bu, vericinin veya alıcının 12V/1A güç adaptörüyle beslendiği, diğerinin güç kaynağına ihtiyacı olmadığı anlamına gelir.) |
5.3 IR Pin Tanımı
IR Alıcı ve Blaster pininin tanımı aşağıdaki gibidir:
Aşağıdaki, IR kablo kullanım yöntemiyle ilgili IR sistem şemasıdır.
6. Uygulama Örneği
