Ürün ayrıntıları:
|
| Ürün adı: | 7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Video Duvar Denetleyicisi 16 Kanal Çıkış 18 Kanal Giriş | girişler: | 18-Ch X HDMI Girişi ,DVI(1x),HDMI(1x),VGA (1x),SDI(1x),1 X4K HDMI Giriş bağlantı noktaları |
|---|---|---|---|
| çıktılar: | 16 Kanal HDMI Çıkış bağlantı noktaları | Giriş Çözünürlüğü: | XGA/SXGA/SXGA+/UVGA/WUXGA/1080p, vb, özel ultra yüksek çözünürlükle uyumlu |
| sistem kontrol yazılımı: | Application Pro özel kontrol yazılımı | Güç: | Çift güç kaynakları 100AC~240VAC,50/60Hz, daha güvenilir, çalışırken değiştirilebilir güç kaynağı ça |
| Vurgulamak: | SDI HDMI Video Duvar Denetleyicisi,7U HDMI Video Duvar Denetleyicisi,7U HD Video Duvar Denetleyicisi |
||

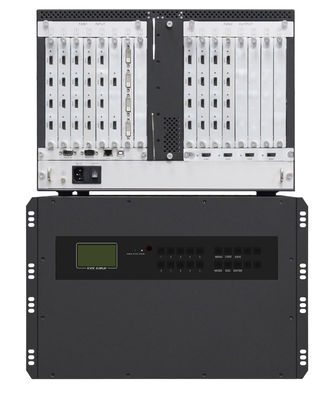

7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Video Duvar Denetleyicisi 16 Kanal Çıkış 18 Kanal Giriş
HDMI Video Duvar DenetleyicisiGiriiş:
| tip | Öğe | Detay parametreleri | ||||
| şasi | 1 U | 2U | 3.5 sen | 7U | 12.5U | |
| Kontrol Paneli | 1 | 1 | 1 | 1 | 1 | |
| Genişleme yuvaları | 1 | 1 | 3 | 1 | 1 | |
| Giriş/çıkış kart yuvaları | 2 | 4 | 8 | 16 | 36 | |
| Ağırlık | 8.5kg | 11kg | 18kg | 31.5kg | 49kg | |
| Boyut (L)*(G)* (Y)cm | 58*45*21 | 60*54*20 | 62*63*30 | 60*54*47 | 63*59*74 | |
| yönetim kurulu kartı | Giriş kartı | Çeşitli giriş KARTLARI isteğe bağlı olarak birleştirilebilir: DVI-I kart kartı (kompozit video, DVI, HDMIL, bileşen, VGA desteği), 4K giriş kartı, SDI kartı, IP girişi.-STD kurulu, Bilgi yayın kurulu, vb. | ||||
| çıkış kartı | HDMI Kartı (dahili ses), HDMI Kartı (dahili ses+3,5 mm ses bağlantı noktası) | |||||
| Kontrol | iletişim yöntemi | TCP ağ kontrolünü ve seri port kontrolünü destekleyin;RS232 ve RS485 döngü çıkışını destekler | ||||
| İYS kontrolü | DIMP yazılımı | |||||
| BS kontrolü | Herhangi bir istemci yazılımı yüklemeye gerek yok | |||||
| Platformlar arası kontrol | Windows, IOS MACOS, Android, Linux'u destekleyin | |||||
Uygulama alanlarını kullanan HDMI video duvar denetleyicisi:
Ana festivaller:
1. POP Resim Çıkışı Resim Modu:Çoklu veya kısmi sinyaller tam ekran veya kısmi ekranda görüntülenir
herhangi bir dikdörtgen şeklinde, tek panel en fazla 4 video penceresi oluşturabilir.
Şekil 2.2 POP Döşeme modu
2. Tek ekran en fazla 16 video penceresi oluşturabilir:aynı tüm ekranda 4 CBD alanı ayarlayabilir,
her bir CBD 4 pencere açabilmektedir, yani tek ekran en fazla 16 pencere oluşturabilmektedir.
3. PIP modu:belirli bir resmi arka plan olarak kullanın;diğer video pencereleri döşeme modunu benimser.
4. Örtüşen mod:belirli bir kanalı arka plan olarak kullanın, diğer kanallar da görüntüleniyor
üst üste gelen kısım görünmez olarak ekranda.
5.Ölçekleme ve Konumlandırma:Boyut ölçeklenebilir ve konum ayarlanabilir.
6. Kenar kalkanı teknolojisi:Video wall ile karşılaşıldığında, geleneksel ekleme teknolojisi altında
arka projektör, Panel TV, LCD/PDP veya DLP, CRT'den oluşur, çünkü resimleri eklendikten sonra eklenir.
bölünmüş ve bitişik ekranlar, boşluklar nedeniyle kesme kenarını görüntüleyemez, genel resim
doğal olmayan bir şekilde anormal hale gelecektir.
İyileştirilmiş piksel ayarı ve otomatik olarak uzatılan kenar sinyali sayesinde, kenar kaplama kısmı
doğal ve sezgisel bir görüntüleme elde etmek için korumalıdır.Hata ayıklama sırasında, kullanıcıların yalnızca
kontrol yazılımı, ekran biriminin boyut değerini ve arka kenarın yaklaşık genişlik değerini,
gerekli koruma aralığını otomatik olarak hesaplayacak ve maskeyi benzersiz tekniklerimizle gerçekleştirecektir.
7. Kenar ince ayar teknolojisi:Ekleme ekranı kenarındaki tek pikselde ayarlama yapın.
Sorunsuz eklemeye ulaşmak için kontrol yazılımının çalışması.Teknik önden projeksiyon için uygundur,
arkadan projeksiyon, DLP ekran vb.
8. Kullanıcı tanımlı modlar:Bol miktarda atanabilir mod işlevi sunuyoruz, 30 yerleşik kullanıcı tanımlı mod vardır,
ve birçok harici kullanıcı tarafından atanan mod ve Crestron gibi dokunmatik panel desteklenir.
9.Görüntü parametreleri (beyaz dengesi/parlaklık/kontrast/doygunluk) ayarı:
Mallar fabrikadan çıktığında tüm parametreler standart durum olarak ayarlanır, kullanıcılar ayarlayabilir
gerçek ihtiyaca göre.Örneğin, kullanıcı her çıktının beyaz dengesini şu şekilde ayarlayabilir:
TV duvarı/birleştirme duvarının kapsamlı beyaz dengesini mümkün olduğunca mükemmel bir duruma getirin.
10. Arka Plan Logo ekranı (özelleştirilmiş gereksinim):arka plan logosu ekranı olarak mevcuttur,
müşterinin talebine göre, segmentasyon görüntülerini ilgili arayüzlerde saklayacağız,
arka plan logosu tam bir görüntüye eklenebilir, ekrandaki her arka plan logosu etkinleştirilebilir
veya devre dışı bırakılır ve istediğiniz gibi serbestçe değiştirilebilir.
Uygulamayı kullanma:
7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Video Duvar Denetleyicisi 16 Kanal Çıkış 18 Kanal Giriş
