Ürün ayrıntıları:
|
| HDMI Uyumluluğu: | HDMI1.4 | HDCP Uyumluluğu: | HDCP1.4 |
|---|---|---|---|
| Video Bant Genişliği: | 4,95 Gb/sn | Video Çözünürlükleri: | 1920×1080P@60Hz'e kadar maksimum |
| Renk derinliği: | 8 bit | Renk Alanı: | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| Analog Ses Formatları: | LPCM2.0 44,1KHz 48KHz | ESD Koruması: | İnsan vücudu Modeli： ±8kV (Hava aralığı deşarjı), ±4kV (Temas deşarjı) |
| Giriş portları: | 4x HDMI Tip A [19 pimli dişi] 1x SEVICER [Mikro USB, Güncelleme bağlantı noktası] | Çıkış portları: | 1x HDMI Tip A [19 pimli dişi] 1x VGA [VGA-D] 1x Ses [3,5 mm Stereo Mini jak] |
| Konut: | Metal Muhafaza | Renk: | Siyah |
| Boyutlar: | 185 mm (G)×111,8 mm (D)×21 mm (Y) | Ağırlık: | 500g |
| Güç kaynağı: | Giriş: AC100~240V 50/60Hz, Çıkış: DC12V/1A (ABD/AB standartları, CE/FCC/UL sertifikalı) | Güç tüketimi: | 5,28W (maks) |
| Çalışma sıcaklığı: | 0°C ~ 40°C / 32°F ~ 104°F | Depolama sıcaklığı: | -20°C ~ 60°C / -4°F ~ 140°F |
| Bağıl nem: | %20~90 RH (yoğuşmasız) | ||
| Vurgulamak: | 4x1 Multiviewer,Dörtlü 4x1 Multiviewer,Multiviewer HDMI 4x1 |
||
HDMI Quad 4x1 Çoklu Görüntüleyici Maksimum 1920×1080P 60Hz Video Çözünürlüğü
HDMI 4×1 Dörtlü Çoklu Görüntüleyici
1. Tanıtım
Yüksek performanslı 4×1 dörtlü çoklu görüntüleyici, HDMI yüksek tanımlı giriş içeriğinin aynı anda bir HDMI ekranında ve bir VGA ekranında görüntülenmesini sağlayan dört yolu destekler.Farklı giriş kaynağı seçilebilen analog ses çıkışını destekler.Beş çoklu görünüm görüntüleme modunu destekler.Çıkış çözünürlüğü ayarlanabilir ve maksimum 1920×1080@60Hz'e kadar destekler.Ürün, ön panel düğmesi ve uzaktan kumanda ile kontrol edilebilir.
2. Özellikleri
☆ HDMI 1.4, HDCP 1.4 uyumlu
☆ Giriş çözünürlüğü tanımayı otomatikleştirebilir.
(480i~1080P60,800x600~1920x1080)
☆ Çıkış çözünürlüğü, panel üzerindeki düğme ve uzaktan kumanda ile seçilebilir, maksimum 1080P@60Hz'e kadar (1920x1080P@60Hz, 1280x720P@60Hz)
☆ Ses, LPCM 2CH'yi destekler
☆ 1/2/4 pencere çoklu görüntüleme modlarını destekler
☆ Kontrol, panel üzerindeki düğme ve uzaktan kumanda ile yapılır
3. Paket İçeriği
① 1× HDMI 4×1 Dörtlü Çoklu Görüntüleyici
② 1× 12V/1A DC Güç Adaptörü
③ 1× Uzaktan Kumanda
④ 2× Montaj Kulakları
⑤ 1× Kullanım Kılavuzu

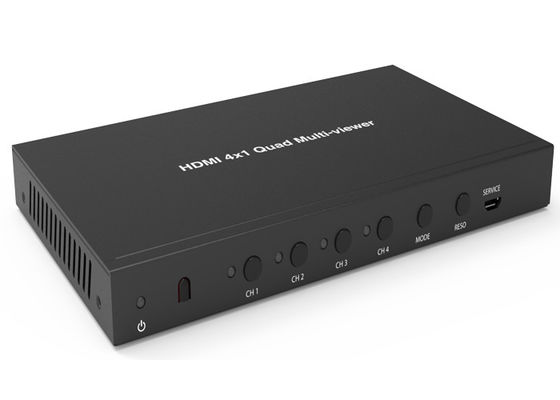

Aşağıdaki gibi HDMI 4×1 Dörtlü Çoklu Görüntüleyici için resimler.
4. Özellikler
|
Teknik |
|
|
HDMI Uyumluluğu |
HDMI1.4 |
|
HDCP Uyumluluğu |
HDCP1.4 |
|
Video Bant Genişliği |
4,95 Gb/sn |
|
Video Çözünürlükleri |
1920×1080P@60Hz'e kadar maksimum |
|
Renk derinliği |
8 bit |
|
Renk Alanı |
RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
|
Analog Ses Formatları |
LPCM2.0 44,1KHz 48KHz |
|
ESD Koruması |
İnsan vücudu Modeli: ±8kV (Hava aralığı deşarjı) , ±4kV (Kontak deşarjı) |
|
Bağlantılar |
|
|
Giriş portları |
4x HDMI Tip A [19-pin dişi] 1x SEVICER [Mikro USB, Güncelleme bağlantı noktası] |
|
Çıkış portları |
1x HDMI Tip A [19-pin dişi] 1x VGA [VGA-D] 1x Ses [3,5 mm Stereo Mini jak] |
|
Mekanik |
|
|
Konut |
Metal Muhafaza |
|
Renk |
Siyah |
|
Boyutlar |
185 mm (G)×111,8 mm (D)×21 mm (Y) |
|
Ağırlık |
500g |
|
Güç kaynağı |
Giriş: AC100~240V 50/60Hz, Çıkış: DC12V/1A (ABD/AB standartları, CE/FCC/UL sertifikalı) |
|
Güç tüketimi |
5,28W (maks) |
|
İşletme Sıcaklık |
0°C ~ 40°C / 32°F ~ 104°F |
|
Depolama sıcaklığı |
-20°C ~ 60°C / -4°F ~ 140°F |
|
Bağıl nem |
%20~90 RH (yoğuşmasız) |
5.Çalıştırma Kontrolleri ve Fonksiyonlar

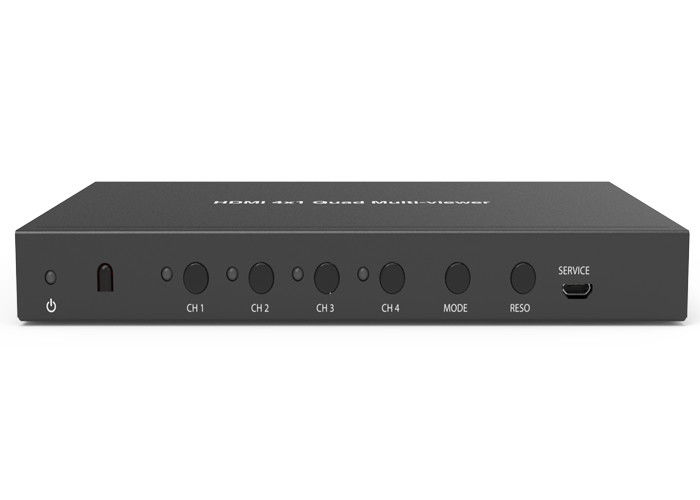

5.1 Ön Panel
|
Sayı |
İsim |
İşlev açıklaması |
|
1 |
GÜÇ LED'i |
Ünite açıldığında LED yeşil yanacaktır. çalışıyor, ünite bekleme modundayken kırmızı. |
|
2 |
kızılötesi |
IR alıcı penceresi.Yalnızca bu cihazın uzaktan kumanda sinyalini kabul eder. |
|
3 |
CH1/CH2/CH3/CH4 düğmesi |
Giriş kanalı düğmesini seçin (Lütfen “6. Görüntüleme Modları” ayrıntılı açıklamasına bakın). |
|
4 |
MOD düğmesi |
Döngüsel seçim görüntüleme modu çıkışı için bu düğmeye basın (Lütfen “6. Görüntüleme Modları” ayrıntılı açıklamasına bakın).Bu düğmeye 5 saniyeye kadar basın, çıktı ekranı tam ekran ve eşit oranlı görüntüdür. |
|
5 |
RESO |
Bisiklete binme, farklı çıkış çözünürlüğü seçin.Pencere ekran çerçevesini açmak veya kapatmak için bu düğmeye 5 saniyeye kadar basın. |
|
6 |
HİZMET portu |
Fireware güncellemesi kullanıldı.(Yalnızca üretimde kullanılır.) |

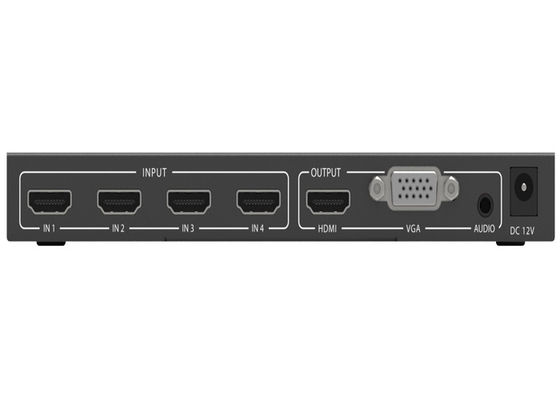

5.2 Arka Panel
|
Sayı |
İsim |
İşlev açıklaması |
|
1 |
HDMI GİRİŞİ |
DVD gibi HDMI kaynak cihazına bağlanın oyuncu veya PS4. |
|
2 |
HDMI ÇIKIŞI |
TV veya TV gibi HDMI görüntüleme cihazına bağlanın. projektör. |
|
3 |
VGA ÇIKIŞI |
VGA çıkış bağlantı noktası, bu bağlantı noktası çıkış sinyali, HDMI çıkış bağlantı noktasıyla aynıdır. |
|
4 |
SES ÇIKIŞI |
Analog ses çıkış bağlantı noktası.(Not: HDMI çıkışı MODE 1 ise, ses çıkışı video içeriğini takip eder. HDMI çıkışı MODE 2/3/4/5 ise, ses çıkışını seçmek veya kullanmak için CH1/CH2/CH3/CH4'e 5 saniyeye kadar basın. çevrimsel seçim ses çıkışına uzaktan kumanda.Varsayılan durum CH1 ekranıdır ses çıkışı.) |
|
5 |
DC 12V |
12V/1A DC güç kaynağını üniteye takın ve adaptörü bir AC çıkışına bağlayın. |
6. Ekran Modları
Dörtlü çoklu görüntüleyicinin 5 ekran modu vardır.Lütfen aşağıdaki ayrıntılı açıklamaya bakın.
MOD 1:Dörtlü çoklu görüntüleyici, dört HDMI girişini ayrı olarak görüntüler.Panel üzerindeki CH1/CH2/CH3/CH4 düğmelerine basın veya IR uzaktan kumandayı kullanarak giriş kaynağını seçmek için Kaynak 1/2/3/4 düğmelerine basın, ilgili panel üzerindeki ışık yanar.
MOD 2: Dörtlü çoklu görüntüleyici, aynı boyutta ve ekranda görüntülenen dört HD girişi böler.Paneldeki dört ışık yanıyor.CH1 penceresinde, paneldeki CH1 düğmesine basabilir veya IR uzaktan kumandayı kullanarak Source 1 düğmesini kullanarak dört giriş kaynağını döngüsel olarak seçebilirsiniz.CH2 penceresinde, paneldeki CH2 düğmesine basabilir veya IR uzaktan kumandayı kullanarak Source 2 düğmesini kullanarak dört giriş kaynağını...vb. döngüsel olarak seçebilirsiniz.
Gerisi aynı şekilde yapılabilir.
MOD 3:Dörtlü çoklu görüntüleyici, dört HD girişi böler ve bir ekranda görüntüler.Paneldeki dört ışık yanıyor.Çalıştırma yöntemi MOD 2 ile aynıdır.
MOD 4: Dörtlü çoklu görüntüleyici, aynı boyutta ve ekranda görüntülenen iki HD girişi böler.Panel üzerindeki CH1/CH2 ışıkları yanıyor.CH1 penceresinde, paneldeki CH1 düğmesine basabilir veya IR uzaktan kumandayı kullanarak Source 1 düğmesini kullanarak dört giriş kaynağını döngüsel olarak seçebilirsiniz.CH2 penceresinde, paneldeki CH2 düğmesine basabilir veya IR uzaktan kumandayı kullanarak Source 2 düğmesini kullanarak dört giriş kaynağını döngüsel olarak seçebilirsiniz.
MOD 5:Dörtlü çoklu görüntüleyici, dört HD girişi böler ve bir ekranda görüntüler.Paneldeki dört ışık yanıyor.Çalıştırma yöntemi MOD 2 ile aynıdır.
7. Uzaktan kumanda
: Bekleme modunu ayarlamak için bu düğmeye basın, üniteyi açmak için bu düğmeye tekrar basın.
: Ekran penceresi çerçevesini açmak veya kapatmak için bu düğmeye basın.
RES. : Döngüsel seçim çıkış çözünürlüğü için bu düğmeye basın.
Mod:
: Bu düğmelere basarak
çıkış görüntüleme modunun seçilmesi.
8. Uygulama Örneği
